Podłączenie żyrandola z trzema źródłami światła da się zrobić sprawnie, ale tylko wtedy, gdy od początku rozumie się układ przewodów i logikę samej oprawy. W tym tekście pokazuję, jak podłączyć żyrandol na 3 żarówki bez zgadywania, jak rozpoznać fazę, neutralny i ochronny oraz kiedy można rozdzielić lampę na dwie sekcje, a kiedy lepiej świecić wszystkimi punktami razem. Dorzucam też praktyczne błędy, które najczęściej kończą się brakiem światła, migotaniem albo grzaniem połączeń.
Trzy żarówki w żyrandolu podłącza się równolegle, a bezpieczeństwo zaczyna się od odłączenia zasilania i sprawdzenia przewodów testerem.
- Najpierw odłącz zasilanie w rozdzielnicy i potwierdź brak napięcia dwubiegunowym testerem.
- W typowej instalacji brązowy lub czarny przewód to faza, niebieski to neutralny, a żółto-zielony to ochronny PE.
- Jeśli wszystkie trzy żarówki mają świecić razem, faza z włącznika idzie na wszystkie oprawki, a neutralny jest wspólny.
- Podział 2+1 wymaga dwóch niezależnych przewodów fazowych z łącznika świecznikowego i odpowiednio rozdzielonej oprawy.
- Metalowy korpus zwykle wymaga podłączenia PE, a oprawa klasy II nie ma takiego zacisku.
- Nie ufaj kolorom bez sprawdzenia, bo w starszych instalacjach oznaczenia potrafią być inne niż w nowych przewodach.
Co trzeba ustalić zanim ruszysz z montażem
Zanim w ogóle podejdziesz do sufitu, ja zawsze sprawdzam trzy rzeczy: czy obwód jest odłączony, jaki jest typ włącznika i jak wygląda sama oprawa od środka. To oszczędza najwięcej czasu, bo w praktyce problemem rzadko jest sam żyrandol, a częściej niewłaściwie rozpoznany przewód albo brak osobnego wyjścia do podziału na sekcje.
- Wyłącz odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy.
- Sprawdź brak napięcia dwubiegunowym testerem, a nie tylko próbnikiem neonowym.
- Ustal, czy masz zwykły włącznik, czy łącznik świecznikowy, czyli dwuklawiszowy włącznik do dwóch obwodów światła.
- Obejrzyj oprawę: szukaj zacisków oznaczonych jako L, N i PE albo symbolu klasy ochronności.
- Przygotuj śrubokręt, szczypce do ściągania izolacji, listwę zaciskową lub złączki i stabilną drabinę.
Jeśli którakolwiek z tych rzeczy budzi wątpliwości, nie przyspieszaj na siłę. Najpierw ustal, z czym pracujesz, bo dopiero wtedy schemat połączeń ma sens. Gdy to jest jasne, można przejść do przewodów i samej identyfikacji zacisków.

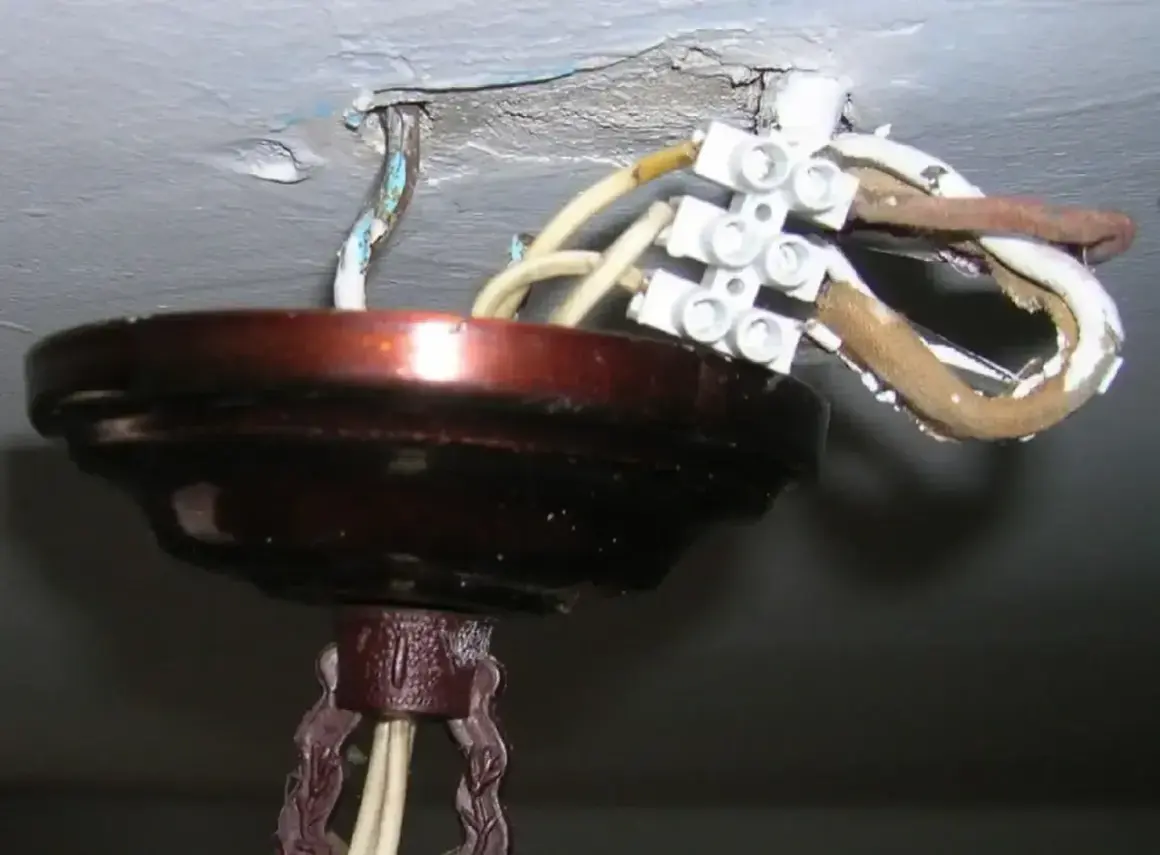

Jak rozpoznać przewody w suficie i w samej oprawie
W polskich instalacjach najczęściej spotkasz brązowy lub czarny przewód fazowy, niebieski neutralny i żółto-zielony ochronny. To jednak nie jest powód, by ufać kolorom bez sprawdzenia, bo w starszych mieszkaniach zdarzają się przewody o innych barwach, a czasem nawet układ, w którym kolory nie odpowiadają współczesnym oznaczeniom.
| Oznaczenie | Typowy kolor | Rola | Co z nim zrobić |
|---|---|---|---|
| L | Brązowy, czarny, czasem szary | Faza, zwykle przewód załączany z włącznika | Podłączyć do zacisku L w lampie |
| N | Niebieski | Neutralny | Podłączyć do zacisku N |
| PE | Żółto-zielony | Ochronny | Podłączyć do korpusu lampy lub zacisku ochronnego |
W samej oprawie zwracam uwagę na coś jeszcze: klasę ochronności. Jeśli żyrandol ma metalowy korpus i zacisk PE, przewód ochronny jest potrzebny. Jeśli oprawa jest klasy II, zwykle zobaczysz symbol dwóch kwadratów i wtedy PE nie podłącza się do lampy. To ważny detal, bo błędne podłączenie ochrony bywa gorsze niż jej brak na zacisku, jeśli ktoś zrobi to niezgodnie z konstrukcją oprawy.
Najprościej myśleć o tym tak: w suficie szukasz zasilania, a w lampie szukasz punktów, do których to zasilanie ma trafić. Dopiero wtedy ma sens dobór właściwego schematu połączeń.

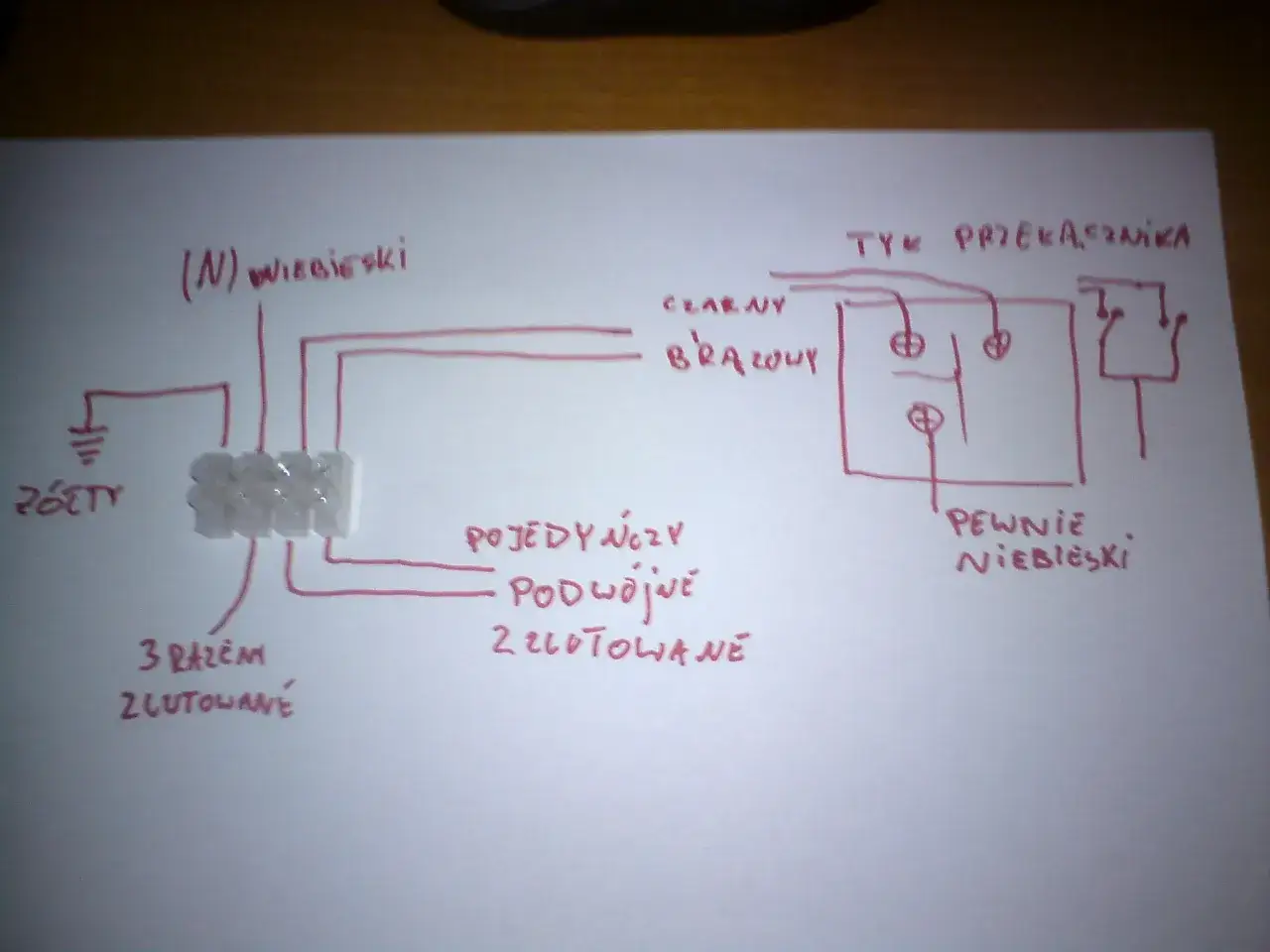

Schemat, który działa w praktyce
W trzyżarówkowym żyrandolu świateł nie łączy się szeregowo, tylko równolegle. To oznacza, że każda żarówka dostaje ten sam neutralny i ten sam przewód fazowy po włączeniu, dzięki czemu awaria jednej żarówki nie gasi pozostałych. To właśnie jest prawidłowy kierunek, kiedy oprawa ma świecić jako jedna całość.
| Wariant | Jak wygląda połączenie | Co daje | Kiedy ma sens |
|---|---|---|---|
| Jedna sekcja | Jeden przewód L, jeden N i PE | Wszystkie 3 żarówki świecą razem | Najczęstszy i najprostszy układ |
| Podział 2+1 | Dwa osobne przewody L, wspólny N i PE | Możesz włączać 2 żarówki albo 1 żarówkę osobno | Gdy masz łącznik świecznikowy i oprawę z dwiema sekcjami |
| Jedna faza bez podziału | Jeden L z sufitu do wszystkich oprawek | Brak niezależnego sterowania | Gdy instalacja nie daje osobnego powrotu z włącznika |
Gdy wszystkie trzy żarówki mają świecić razem
To najprostszy przypadek. Przewód neutralny trafia na wspólny zacisk N, przewód fazowy załączany z włącznika trafia na zacisk L, a ochronny na PE, jeśli oprawa go wymaga. Wewnątrz lampy każdy punkt świetlny jest wtedy zasilany równolegle, więc całość działa przewidywalnie i bez kombinowania.
Przeczytaj również: Sterownik do pieca na pellet - jak wybrać dobry model
Gdy chcesz sterować lampą w układzie 2+1
Tu potrzebny jest łącznik świecznikowy oraz oprawa, która ma dwa oddzielne wejścia fazowe. Jednym przewodem zasilasz dwie żarówki, drugim jedną, a neutralny pozostaje wspólny. Jeśli żyrandol fabrycznie ma tylko jedno wspólne wejście, nie wymyślaj własnego podziału na siłę, bo bez odpowiedniego rozdzielenia wewnętrznego nie uzyskasz poprawnego efektu.
W praktyce właśnie tutaj najczęściej pojawia się pomyłka: ktoś chce mieć sterowanie 2+1, ale z sufitu wychodzi tylko jeden przewód fazowy. W takim układzie bez przeróbki instalacji od łącznika albo bez zmiany samej oprawy nie da się tego zrobić sensownie. I to jest moment, w którym lepiej przejść od teorii do konkretnego montażu, żeby nie pomylić kolejności kroków.
Montaż krok po kroku
- Odłącz zasilanie obwodu oświetleniowego i sprawdź brak napięcia testerem.
- Zdejmij starą oprawę albo przygotuj miejsce pod nowy żyrandol.
- Przykręć uchwyt montażowy zgodnie z konstrukcją lampy, zanim podłączysz przewody.
- Odmierz przewody i odizoluj końcówki, najczęściej na około 8 do 10 mm, jeśli producent złączki nie podaje inaczej.
- Jeśli przewody są linkowe, załóż końcówki tulejkowe, żeby żyły nie rozchodziły się pod zaciskiem.
- Podłącz neutralny do N, ochronny do PE i fazę z włącznika do L.
- Jeśli lampa ma podział 2+1, rozdziel fazę zgodnie z oznaczeniami producenta na dwie sekcje.
- Ułóż przewody tak, by nie były ściśnięte przez maskownicę albo podstawę lampy.
- Po zamknięciu osłony włącz zasilanie i przetestuj każdą sekcję osobno, jeśli układ na to pozwala.
Ja zwracam szczególną uwagę na jakość zacisku. Nawet poprawny schemat nie pomoże, jeśli przewód siedzi w kostce tylko „na słowo honoru”. Luźne połączenie grzeje się, potrafi brzęczeć, a z czasem powoduje ciemnienie izolacji albo okresowe zaniki światła. To drobiazg, który później robi największą różnicę.
Najczęstsze błędy przy takim podłączeniu
W teorii trzy punkty świetlne brzmią prosto, ale w praktyce można łatwo popełnić kilka błędów, które wcale nie wyglądają groźnie od razu. Problem polega na tym, że część z nich wychodzi dopiero po kilku minutach albo po pierwszym przepięciu żarówki.
- Łączenie żarówek szeregowo zamiast równolegle.
- Pomylenie neutralnego z przewodem fazowym załączanym z włącznika.
- Pomijanie przewodu ochronnego w metalowej oprawie.
- Ufanie kolorom przewodów bez sprawdzenia miernikiem.
- Zbyt płytkie wsunięcie żyły do zacisku albo niedokręcenie śruby.
- Próba zrobienia podziału 2+1 bez osobnego przewodu fazowego z łącznika.
- Zostawienie zbyt długiego odcinka gołej żyły poza zaciskiem.
Jeśli po montażu jedna żarówka nie świeci, a dwie pozostałe działają, zwykle nie oznacza to od razu awarii całego żyrandola. Częściej winny jest pojedynczy styk, źle wsunięta żyła albo uszkodzona oprawka. Jeśli natomiast cała lampa miga albo bezpiecznik wyłącza się od razu po włączeniu, problem leży już w samym połączeniu albo w instalacji, nie w jednej żarówce.
Po tych błędach najłatwiej poznać, że instalacja wymaga jeszcze jednego sprawdzenia, a to prowadzi wprost do sytuacji, w których lepiej nie kończyć pracy samodzielnie.
Kiedy lepiej wezwać elektryka
Są sytuacje, w których sam montaż lampy przestaje być prostą czynnością, a zaczyna być pracą na niepewnych przewodach. Ja nie wchodzę wtedy w zgadywanie, tylko od razu doradzam przerwanie montażu, bo oszczędność kilkudziesięciu minut nie jest warta ryzyka uszkodzenia instalacji.
- W suficie wychodzą tylko dwa przewody i nie da się jednoznacznie ustalić, który jest czym.
- Instalacja jest stara, a przewody mają popękaną izolację albo ślady przegrzania.
- W mieszkaniu występują przewody aluminiowe albo układ PEN, którego nie chcesz diagnozować bez doświadczenia.
- Żyrandol jest ciężki, ma metalowy korpus i wymaga solidnego mocowania do stropu.
- Po włączeniu zabezpieczenie wybija, słychać trzaski albo czuć zapach grzanej izolacji.
- Łącznik świecznikowy nie działa tak, jak powinien, i nie masz pewności, czy problem leży w lampie, czy w instalacji.
W praktyce najwięcej wątpliwości budzą stare mieszkania i modernizowane instalacje, bo tam opis na ścianie często nie zgadza się z rzeczywistością. W takiej sytuacji lepiej zrobić jeden telefon więcej niż potem szukać zwarcia w puszce albo przepalonego zacisku w oprawie.
Co sprawdzam po montażu, żeby nie wracać do poprawki
Po włączeniu zasilania nie kończę pracy od razu. Daję lampie kilka minut, a potem sprawdzam, czy żaden element przyłącza nie robi się wyraźnie ciepły. To szybki test, który bardzo często pokazuje problem z luzem na zacisku jeszcze zanim pojawi się dym albo wybije zabezpieczenie.
- Sprawdź, czy wszystkie żarówki zapalają się od razu i świecą stabilnie.
- Jeśli masz układ 2+1, przetestuj każdą sekcję osobno kilka razy.
- Zobacz, czy oprawa nie brzęczy i czy maskownica nie naciska na przewody.
- Przy LED-ach zwróć uwagę na migotanie, szczególnie gdy lampę obsługuje ściemniacz.
- Warto mieć zapasowe żarówki o tym samym trzonku i zbliżonej barwie światła, żeby nie rozjechał się efekt wizualny.
Jeśli instalacja jest poprawna, żyrandol z trzema żarówkami nie wymaga żadnych sztuczek. Najważniejsze jest połączenie równoległe, właściwe rozpoznanie przewodów i uczciwe sprawdzenie, czy oprawa naprawdę pozwala na jeden obwód czy także na podział 2+1. Reszta to już tylko dokładność, a ta w elektryce zwykle oszczędza więcej niż sama szybkość.
