W dobrze ustawionej instalacji grzewczej czujnik nie jest dodatkiem, tylko elementem, który decyduje o reakcji kotła, pompy i zaworu mieszającego. Jeśli trafi w złe miejsce, sterownik widzi temperaturę z opóźnieniem albo czyta ją z punktu, który niewiele mówi o realnej pracy obiegu. Poniżej pokazuję, jak podejść do tego praktycznie: gdzie montować sensor w różnych układach, jak go osadzić na rurze i które błędy najczęściej psują cały efekt.
Najkrótsza odpowiedź jest taka, że miejsce montażu dobiera się do obiegu
- Czujnik kotła montuje się w tulei zanurzeniowej albo na nieosłoniętej rurze wyjściowej z kotła, możliwie najbliżej źródła ciepła.
- Czujnik obiegu z zaworem mieszającym powinien znaleźć się za zaworem i za pompą, najlepiej do 15 cm od punktu mieszania.
- Czujnik powrotu trzeba umieścić na rurze powrotnej z rzeczywistym przepływem wody, a nie na przypadkowym odgałęzieniu.
- Jeśli jest tuleja lub kapilara, korzysta się z niej zamiast improwizować montaż opaską.
- Najważniejsze są dobry kontakt z rurą, izolacja od otoczenia i brak montażu w miejscu, które przekłamuje pomiar.
Gdzie zamontować czujnik temperatury CO w zależności od układu
Gdy zastanawiam się, gdzie zamontować czujnik temperatury CO, najpierw patrzę nie na sam model czujnika, tylko na to, co ma mierzyć. Inaczej traktuje się czujnik kotła, inaczej sensor na obiegu z mieszaczem, a jeszcze inaczej powrót albo bufor ciepła. Właśnie od tego zależy, czy regulator będzie pracował płynnie, czy zacznie reagować z opóźnieniem.
| Typ czujnika | Najlepsze miejsce montażu | Czego unikać |
|---|---|---|
| Czujnik kotła lub zasilania | W dedykowanej tulei zanurzeniowej albo na nieosłoniętej rurze wyjściowej z kotła, jak najbliżej kotła | Montażu na przypadkowym odcinku instalacji, za daleko od źródła ciepła albo po stronie powrotu |
| Czujnik obiegu z zaworem mieszającym | Za zaworem i za pompą, możliwie blisko punktu mieszania | Zakładania przed pompą, na odgałęzieniu lub w miejscu silnych zawirowań |
| Czujnik powrotu | Na rurze powrotnej z realnym przepływem wody | Martwej gałęzi instalacji, obejścia bez przepływu i odcinków, które nie mówią nic o temperaturze powrotu |
| Czujnik bufora lub zasobnika | W dedykowanej tulei, na wysokości odpowiadającej strefie, którą sterujesz | Przypadkowego otworu, który nie odpowiada warstwie temperaturowej, którą chcesz kontrolować |
W praktyce najwięcej sensu ma prosta zasada: czujnik ma mierzyć tę temperaturę, którą sterownik faktycznie chce kontrolować. Jeśli układ jest oparty na zaworze mieszającym, punkt pomiarowy musi być po stronie wyjścia. Jeśli sterujesz kotłem, sensor powinien „widzieć” temperaturę kotła, a nie przypadkowy fragment instalacji. To prowadzi do następnej kwestii: sam punkt montażu jeszcze nie wystarcza, jeśli czujnik ma słaby kontakt z rurą.
Jak zamontować czujnik na rurze, żeby pomiar był wiarygodny
W praktyce liczy się nie tylko miejsce, ale też sposób przylegania do rury. Tuleja zanurzeniowa to metalowa kieszeń przygotowana pod czujnik, a kapilara to podobne gniazdo lub kanał przewidziany przez producenta kotła. Jeśli masz taki punkt, korzystaj z niego bez kombinowania. Jeśli czujnik jest opaskowy, powierzchnia pod nim musi być równa, czysta i sucha.
- Oczyść rurę z farby, kurzu i nalotu, żeby czujnik dotykał metalu, a nie warstwy pośredniej.
- Dociśnij opaskę lub uchwyt tak, by czujnik nie miał luzu i nie przesuwał się przy pracy pompy.
- Poprowadź przewód tak, aby nie wisiał przy gorących elementach i nie ocierał o obudowę kotła.
- Jeśli instrukcja producenta to przewiduje, zaizoluj czujnik razem z krótkim odcinkiem rury, żeby ograniczyć wpływ temperatury z pomieszczenia.
- W przypadku montażu w tulei wsuń czujnik do oporu i zabezpiecz go zgodnie z zaleceniem producenta, bez dociągania „na siłę”.
- Jeśli instalacja ma rury z tworzywa, sprawdź, czy dany czujnik powierzchniowy w ogóle jest do tego przeznaczony. Zwykły montaż opaskowy na plastiku bywa po prostu zbyt mało dokładny.
Ja traktuję te drobiazgi jako różnicę między pomiarem stabilnym a takim, który „pływa” bez wyraźnego powodu. Dobrze osadzony czujnik mniej reaguje na przypadkowe podmuchy, ciepło z kotłowni czy drgania rury. A jeśli montaż jest niedbały, nawet dobry sterownik będzie podejmował decyzje na podstawie zafałszowanych danych.
To właśnie dlatego warto od razu sprawdzić, jakie błędy psują odczyt najczęściej, zamiast szukać ich dopiero po kilku dniach pracy instalacji.
Najczęstsze błędy przy montażu i co psują w praktyce
Większość problemów nie wynika z wad samego czujnika, tylko z tego, że ktoś umieścił go w miejscu wygodnym montażowo, ale złym pomiarowo. W ogrzewaniu to klasyk: wszystko jest podłączone, a jednak temperatura skacze, pompa załącza się za często albo zawór miesza „na ślepo”.
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Montaż zbyt daleko od źródła pomiaru | Sterownik reaguje z opóźnieniem i widzi temperaturę, która nie odpowiada realnej pracy kotła albo obiegu | Przenieś czujnik bliżej kotła, zaworu albo punktu mieszania, zależnie od funkcji |
| Założenie czujnika przed pompą lub na bocznej odnodze | Odczyt bywa zafałszowany przez turbulencje i nie pokazuje reprezentatywnej temperatury | Montuj na głównej rurze, zwykle za pompą i po stronie właściwego przepływu |
| Brak izolacji od otoczenia | Czujnik łapie temperaturę z kotłowni, a nie z rury | Zaizoluj miejsce montażu, jeśli producent tego wymaga lub dopuszcza |
| Luz na opasce albo brudna powierzchnia | Kontakt cieplny jest słaby, więc odczyt staje się niestabilny | Oczyść miejsce montażu i dociśnij czujnik tak, by siedział sztywno |
| Przeniesienie czujnika bezpieczeństwa z miejsca wskazanego przez producenta | Ochrona może zadziałać za późno albo nie tak, jak powinna | W przypadku czujników zabezpieczających trzymaj się instrukcji bez wyjątków |
Najgroźniejsze w tych błędach jest to, że na pierwszy rzut oka instalacja „działa”. Dopiero po czasie wychodzi, że kocioł taktuję, pompa pracuje zbyt nerwowo, a temperatura w obiegu podłogowym nie trzyma zadanej wartości. To dobry moment, żeby rozdzielić typowe układy, bo w każdym z nich punkt montażu jest trochę inny.
Inne zasady obowiązują przy kotle, podłogówce i buforze
Tu nie ma jednego przepisu na wszystko. Inaczej montuje się sensor przy kotle na paliwo stałe, inaczej na rozdzielaczu podłogówki, a jeszcze inaczej przy buforze ciepła. Wspólny mianownik jest jeden: czujnik ma mierzyć tę strefę instalacji, która rzeczywiście steruje pracą całego układu.
Kocioł na paliwo stałe lub gazowy
Przy kotle najbezpieczniej korzystać z miejsca przygotowanego przez producenta. Jeśli jest kapilara albo tuleja zanurzeniowa, to tam powinien trafić czujnik. Gdy takiego gniazda nie ma, montaż na rurze zasilającej ma sens tylko wtedy, gdy czujnik jest bardzo blisko kotła i dobrze odizolowany od otoczenia. W wielu instrukcjach, także tych od producentów automatyki, ten kierunek jest powtarzany konsekwentnie: czujnik kotła ma być związany z wyjściem z kotła, a nie z przypadkowym miejscem na instalacji. W kotłach na paliwo stałe czujnik STB bywa też elementem ochrony z progiem około 85±5°C, więc nie jest miejscem na dowolne eksperymenty.

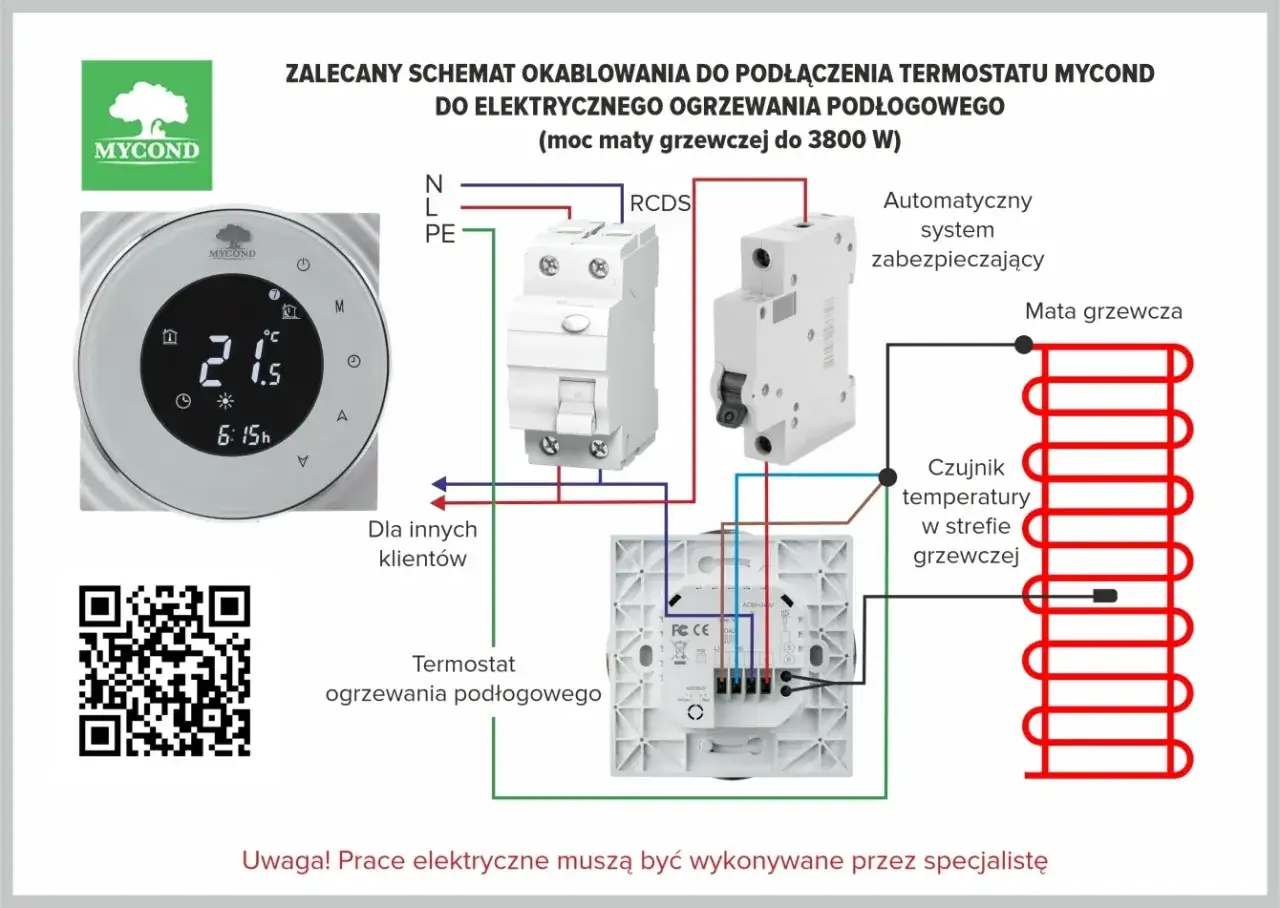

Obieg z zaworem mieszającym i podłogówka
Przy mieszaczu punkt odniesienia jest prostszy: za zaworem i za pompą, najlepiej blisko wyjścia z mieszacza. W praktyce pomaga to utrzymać stałą temperaturę w obiegu niskotemperaturowym, zwłaszcza w podłogówce. Tutaj czujnik oddalony o kilkadziesiąt centymetrów potrafi już osłabić reakcję sterownika, bo woda po zmieszaniu szybko zmienia parametry. Z tego powodu przy takich układach montaż „na oko” naprawdę się nie opłaca.
Przeczytaj również: Ogrzewanie domu - Pompa ciepła czy gaz? Podłogówka czy grzejniki?

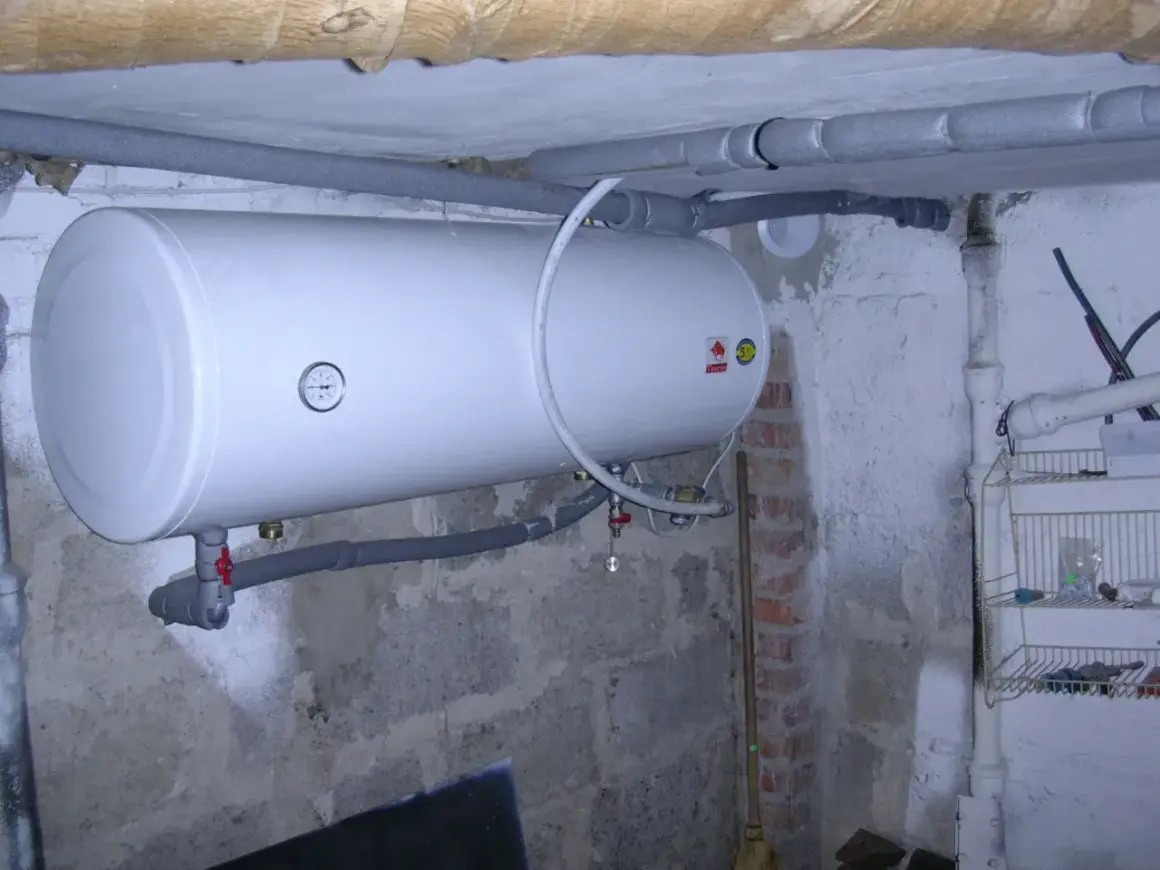

Bufor ciepła i zasobnik
Bufor i zasobnik wymagają jeszcze większej dyscypliny. Czujnik powinien trafić w miejsce, które odpowiada warstwie temperatury kontrolowanej przez automatykę, a nie do pierwszej wolnej dziury w płaszczu urządzenia. Jeśli producent przewidział kilka poziomów pomiaru, to nie jest ozdoba instalacji, tylko podpowiedź, skąd brać sygnał dla sterownika. Im bardziej złożony układ, tym mniej miejsca na improwizację.
Te różnice prowadzą wprost do pytania, kiedy instrukcja urządzenia ma pierwszeństwo nad „praktyką z budowy” i dlaczego nie warto jej omijać.
Kiedy instrukcja producenta ma pierwszeństwo bez żadnych skrótów
Tu nie improwizuję: jeśli producent wskazuje konkretne gniazdo, tuleję, kapilarę albo odcinek rury, to właśnie tam montuje się czujnik. Nie dlatego, że instrukcja lubi komplikować życie, tylko dlatego, że cały algorytm sterowania został policzony pod określony punkt pomiaru. Zmiana miejsca często rozjeżdża logikę pracy instalacji.
Instrukcje producentów, takich jak Danfoss czy TECH, są w tej kwestii zaskakująco zgodne: czujnik zasilania powinien być blisko punktu mieszania, czujnik powrotu na rurze powrotnej, a czujnik kotła zgodnie z dokumentacją urządzenia. To nie jest detal redakcyjny, tylko praktyczna reguła, która ma chronić przed błędnym sterowaniem.
- Jeśli czujnik jest elementem zabezpieczenia, nie wolno go przenosić „dla wygody montażowej”.
- Jeśli producent podaje konkretną tuleję, warto z niej skorzystać nawet wtedy, gdy opaska na rurze wydaje się prostsza.
- Jeśli sterownik obsługuje kilka obiegów, każdy czujnik musi być przypisany do właściwej strefy.
- Jeśli nie masz pewności, czy dana rura jest zasilaniem czy powrotem, lepiej to sprawdzić przed montażem niż po pierwszym rozruchu.
W praktyce to właśnie ten etap najczęściej decyduje o tym, czy instalacja będzie działała spokojnie, czy będzie wymagała ciągłego korygowania nastaw. Gdy czujnik już siedzi we właściwym miejscu, zostaje jeszcze krótka kontrola po uruchomieniu.
Co sprawdzić po uruchomieniu instalacji
Po pierwszym rozruchu nie zostawiam czujnika bez nadzoru. Daję instalacji 20-30 minut, żeby się ustabilizowała, i dopiero wtedy porównuję odczyt z rzeczywistą temperaturą rury. Jeśli wszystko jest dobrze, sterownik reaguje spokojnie, a pompa nie włącza się co chwilę bez powodu.
- Porównaj wskazanie czujnika z rzeczywistą temperaturą rury po kilku minutach pracy.
- Sprawdź, czy po załączeniu pompy temperatura nie skacze nienaturalnie o kilka stopni.
- Upewnij się, że przewód nie dotyka gorących elementów i nie jest naciągnięty.
- Skontroluj, czy izolacja nie odchodzi i czy czujnik nie przesunął się na opasce.
- Jeśli odczyt jest niestabilny, wróć do punktu montażu, bo problem zwykle leży właśnie tam.
Takie sprawdzenie zajmuje kilka minut, a pozwala szybko wyłapać błędy, które później kosztują najwięcej nerwów. Jeśli po tych testach instalacja pracuje równomiernie, można uznać, że montaż został wykonany poprawnie.
Montaż, który działa w praktyce, zwykle wygrywa z eksperymentami
Najlepszy punkt montażu czujnika CO zależy od funkcji: kotłowy czujnik ma być przy źródle ciepła, czujnik obiegu z mieszaczem za zaworem i pompą, a czujnik powrotu tam, gdzie naprawdę płynie woda powrotna. Reszta to już technika wykonania: dobry kontakt z rurą, brak luzu, izolacja od otoczenia i brak przypadkowych odgałęzień po drodze.
Jeśli instalacja jest prosta, wystarczy trzymać się zasad montażu powierzchniowego. Jeśli jest rozbudowana, z buforem, mieszaczem albo kilkoma obiegami, lepiej oprzeć się na instrukcji producenta niż na skrócie „byle było blisko”. W ogrzewaniu to właśnie taki rozsądny montaż najczęściej daje stabilną temperaturę i mniej problemów w sezonie.
