Naczynie przeponowe - Gdzie montować? C.O., C.W.U. i błędy

Dobrze dobrane miejsce montażu naczynia przeponowego decyduje o tym, czy instalacja będzie pracowała stabilnie, czy zacznie podbijać ciśnienie, gubić wodę przez zawór bezpieczeństwa i hałasować przy pracy pompy. W praktyce odpowiedź zależy od tego, czy chodzi o c.o., c.w.u., układ solarny czy obieg z zasobnikiem, bo w każdym z nich punkt wpięcia ma trochę inną logikę. Poniżej rozpisuję to tak, jak sprawdzam to w realnej instalacji: konkretnie, bez zbędnej teorii, ale z uwzględnieniem najczęstszych błędów.

W instalacji c.o. montuję je na powrocie, a nie przypadkowo przy zasilaniu

Jeśli mówimy o zamkniętej instalacji centralnego ogrzewania, naczynie przeponowe najczęściej montuje się na powrocie do kotła lub innego źródła ciepła. To nie jest miejsce wybrane „na oko” - chodzi o punkt, w którym ciśnienie jest względnie stabilne i w którym naczynie najlepiej kompensuje rozszerzalność wody podczas grzania.

Ja patrzę na to tak: naczynie powinno być podłączone możliwie blisko punktu, który w praktyce zachowuje się jak punkt stałego ciśnienia. Zazwyczaj jest to okolica kotła, sprzęgła hydraulicznego albo kolektora rozdzielającego, po stronie, gdzie pompa nie podbija już ciśnienia. Dlatego w większości prostych układów sprawdza się montaż na powrocie, po stronie ssawnej pompy obiegowej.

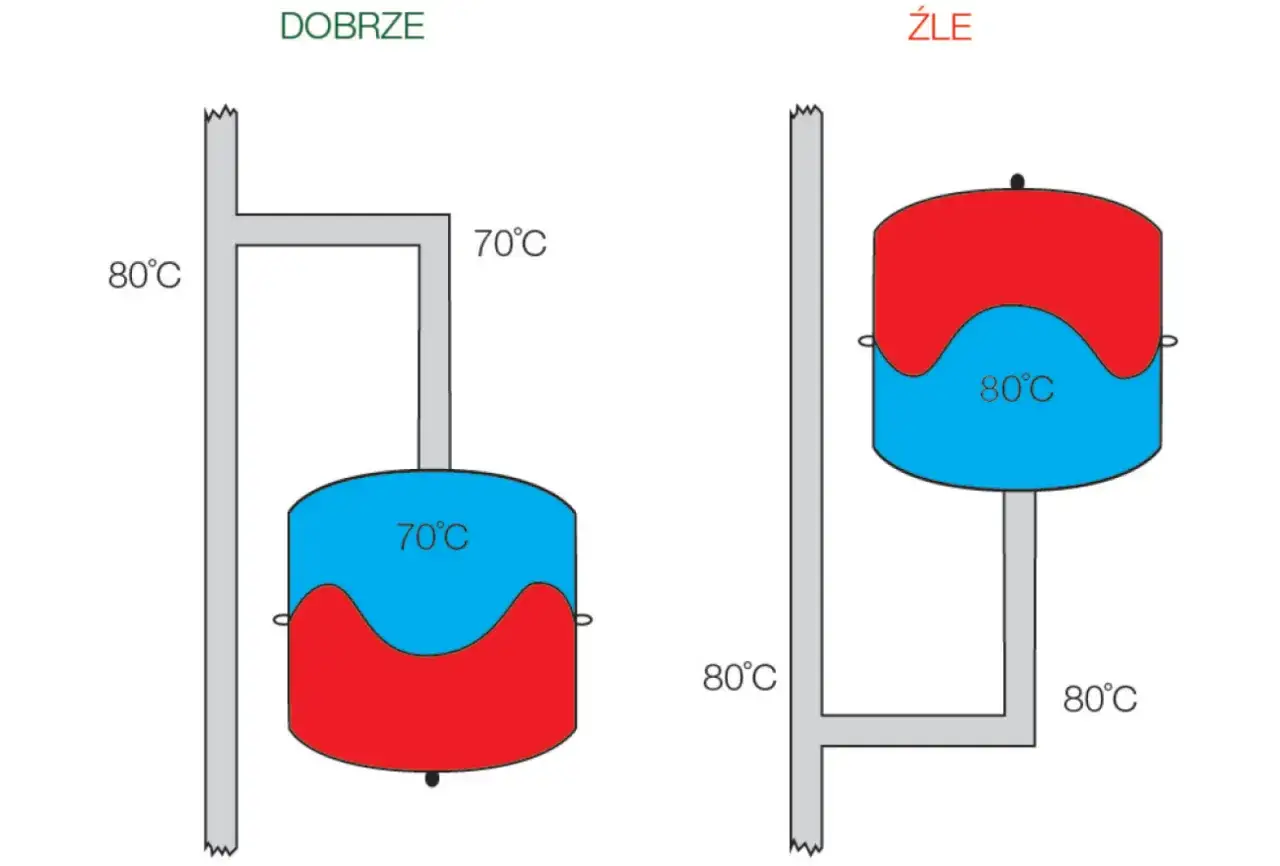

To ważne również dlatego, że naczynie nie powinno pracować w najwyższej temperaturze instalacji, jeśli da się tego uniknąć. Cieplejsza woda szybciej obciąża membranę, a sam zbiornik ma wtedy gorsze warunki pracy. W praktyce lepiej unikać montażu „gdziekolwiek na zasilaniu”, tylko po to, że akurat tam zostało miejsce.

Jeżeli kocioł albo grupa bezpieczeństwa ma przewidziany fabrycznie króciec do naczynia, zwykle warto z niego skorzystać. Producent zazwyczaj uwzględnił tam hydraulikę układu, więc taki punkt bywa bezpieczniejszy niż samodzielne szukanie miejsca na trójniku.

To nie wszystko, bo w c.o. równie ważne jest to, czego nie robić z odcinkiem przyłączeniowym. Za chwilę pokażę, jak ta zasada wygląda w instalacji ciepłej wody użytkowej, bo tam układ jest już inny.

W c.w.u. naczynie trafia na zimną wodę przed zasobnikiem

W instalacji ciepłej wody użytkowej naczynie przeponowe montuje się inaczej niż w ogrzewaniu. Najlepsze miejsce to przewód zimnej wody prowadzący do zasobnika, czyli odcinek przed podgrzaniem wody. Dzięki temu naczynie przejmuje wzrost objętości, który pojawia się, gdy zimna woda zmienia się w gorącą.

Tu obowiązuje jedna praktyczna zasada: jeśli w układzie jest zawór zwrotny, reduktor ciśnienia albo inny element blokujący cofkę, naczynie powinno znaleźć się po stronie instalacji, która rzeczywiście „widzi” wzrost ciśnienia od podgrzewania. W przeciwnym razie zbiornik nie będzie pracował tak, jak powinien, a woda zacznie szukać ujścia tam, gdzie najłatwiej - zwykle przez zawór bezpieczeństwa.

W układach z cyrkulacją ciepłej wody trzeba też pamiętać, że sama pętla recyrkulacyjna nie zastępuje punktu montażu naczynia. Ono nadal pracuje przede wszystkim na gałęzi zasilającej zasobnik. Recyrkulacja zwiększa komfort, ale nie zmienia zasady działania przeponowego zbiornika.

Przy c.w.u. bardzo często widzę jeszcze jeden błąd: montaż naczynia zbyt daleko od zasobnika, bo „tak było wygodniej”. To gorsze rozwiązanie, niż się wydaje. Im dalej od zbiornika i jego armatury, tym większa szansa, że naczynie nie będzie prawidłowo reagować na lokalny wzrost ciśnienia. W praktyce najwięcej daje montaż możliwie blisko samego źródła podgrzewania.

Właśnie dlatego przy wyborze miejsca montażu nie warto patrzeć tylko na odległość od ściany. Lepiej najpierw sprawdzić, jak pracuje cały obieg, a dopiero potem decydować o konkretnym króćcu.

Na zasilaniu czy na powrocie zależy od rodzaju układu

To pytanie wraca najczęściej, bo w różnych instalacjach odpowiedź jest po prostu inna. Poniżej zbieram to w jednej tabeli, żeby łatwo było porównać najczęstsze przypadki.

Jeśli układ ma sprzęgło hydrauliczne, bufor albo kilka obiegów grzewczych, nie traktuję naczynia jak dodatku do jednego konkretnego obiegu. Ono ma obsługiwać całość albo tę część instalacji, która rzeczywiście wymaga kompensacji objętości. To właśnie tutaj wiele montaży robi się „na skróty” i potem trudno zrozumieć, dlaczego ciśnienie wciąż skacze.

Ta tabela pokazuje kierunek, ale nie zwalnia z oceny warunków montażowych. I właśnie te warunki często decydują o tym, czy instalacja będzie bezproblemowa przez lata, czy zacznie wymagać ciągłych poprawek.

Warunki montażu są ważniejsze, niż się wydaje

W dobrym montażu nie chodzi wyłącznie o to, gdzie jest króciec. Równie istotne są warunki otoczenia i możliwość obsługi. Ja zawsze sprawdzam kilka rzeczy zanim uznam, że miejsce jest właściwe.

• Dostęp serwisowy - naczynie powinno dać się skontrolować, dopompować i ewentualnie wymienić bez rozbierania połowy kotłowni.
• Brak mrozu - zbiornik musi być w miejscu chronionym przed zamarzaniem, bo niska temperatura uszkadza układ i membranę.
• Brak nadmiernego przegrzewania - jeśli punkt montażu może się nagrzewać do bardzo wysokich temperatur, trzeba dobrać odpowiedni model i układ pracy.
• Stabilne podparcie - naczynie nie powinno wisieć „na rurze”, jeśli producent przewidział uchwyt lub inne mocowanie.
• Orientacja zgodna z instrukcją - część modeli można montować tylko w określonej pozycji, więc nie zgaduję, tylko sprawdzam dokumentację.

Warto też zostawić miejsce na odczyt ciśnienia wstępnego, zwykle przez wentyl serwisowy. Jeśli nie da się tam podpiąć manometru ani dojść z pompką, to w praktyce już na starcie robi się problem. A kontrolę ciśnienia dobrze jest powtarzać regularnie, przynajmniej raz w roku.

Gdy instalacja ma być naprawdę przewidywalna, lubię jeszcze prostą zasadę: naczynie powinno dać się odłączyć serwisowo bez spuszczania całej wody z układu. To drobny detal, ale w realnym serwisie oszczędza bardzo dużo czasu.

Skoro miejsce montażu już mamy uporządkowane, zostaje jeszcze druga strona medalu: najczęstsze błędy, które potrafią zepsuć nawet poprawnie dobrany zbiornik.

Najczęstsze błędy przy montażu, które później kosztują najwięcej

W praktyce powtarzają się te same pomyłki. Nie są widowiskowe, ale właśnie one najczęściej kończą się uciążliwym skakaniem ciśnienia albo kapaniem z zaworu bezpieczeństwa.

• Montaż po złej stronie pompy - wtedy naczynie nie pracuje w punkcie, który stabilizuje ciśnienie całej instalacji.
• Wpięcie za zaworem odcinającym bez obejścia serwisowego - zbiornik staje się trudny do kontroli i praktycznie niewygodny w obsłudze.
• Za daleko od źródła ciepła lub zasobnika - naczynie reaguje wolniej i słabiej na realne zmiany ciśnienia w układzie.
• Zły dobór do temperatury i medium - szczególnie groźny w solarze i w instalacjach z wyższą temperaturą pracy.
• Brak sprawdzenia ciśnienia wstępnego - zbiornik może wyglądać na zamontowany poprawnie, ale nie działać właściwie od pierwszego dnia.
• Brak miejsca na serwis - naczynie jest „na zawsze”, dopóki nie trzeba go wymienić, a wtedy okazuje się, że dostęp jest fatalny.

Do tego dochodzi jeszcze błąd bardziej subtelny: traktowanie naczynia przeponowego jak uniwersalnego dodatku, który można wstawić gdziekolwiek. To nie działa. Właściwy punkt wpięcia jest częścią całej hydrauliki, a nie tylko dodatkiem do listy elementów.

Jeżeli po uruchomieniu instalacji ciśnienie rośnie bardzo szybko, zawór bezpieczeństwa zaczyna zrzucać wodę albo układ po ostygnięciu wyraźnie traci stabilność, zwykle problem leży właśnie w miejscu montażu, w ciśnieniu wstępnym albo w obu tych rzeczach naraz.

Co sprawdzam przed uruchomieniem, żeby instalacja działała spokojnie

Na końcu robię prostą kontrolę, która pozwala wyłapać większość problemów jeszcze zanim instalacja zacznie pracować na serio. To kilka minut, a często oszczędza potem godzinę szukania przyczyny.

• Sprawdzam, czy naczynie jest podłączone do właściwej gałęzi instalacji.
• Upewniam się, że nie ma przypadkowego odcięcia między naczyniem a obiegiem.
• Kontroluję ciśnienie wstępne zgodnie z projektem albo instrukcją producenta.
• Patrzę, czy zbiornik ma wygodny dostęp do wentyla i punktu serwisowego.
• Obserwuję zachowanie ciśnienia po nagrzaniu i po wychłodzeniu układu.

Jeśli wszystko jest dobrze ustawione, instalacja nie powinna gwałtownie „pompować” ciśnienia po każdym cyklu grzania. Ma pracować spokojnie, bez częstego zrzutu wody i bez irytujących korekt. I właśnie po tym najłatwiej poznać, że naczynie przeponowe zamontowano tam, gdzie naprawdę powinno być.

W skrócie: w c.o. szukam powrotu i miejsca blisko źródła ciepła, w c.w.u. stawiam na zimną wodę przed zasobnikiem, a w bardziej złożonych układach decyduje cała hydraulika, nie sam wolny odcinek rury. Gdy dobór miejsca, dostęp serwisowy i ciśnienie wstępne są zgrane, naczynie przeponowe robi dokładnie to, do czego zostało stworzone: stabilizuje instalację bez zwracania na siebie uwagi.
