Podłączenie pompy CO do sterownika ma sens tylko wtedy, gdy cały układ jest zgodny elektrycznie i dobrze ustawiony. W praktyce chodzi nie tylko o same przewody, ale też o typ wyjścia sterownika, zabezpieczenie pompy, czujnik temperatury i późniejszą konfigurację pracy. Z mojego doświadczenia to właśnie te detale decydują, czy instalacja działa oszczędnie i bezproblemowo, czy zaczyna sprawiać kłopoty już po pierwszym sezonie.
Najważniejsze rzeczy do sprawdzenia przed uruchomieniem pompy
- Sprawdź typ wyjścia sterownika - 230 V, styk beznapięciowy albo sygnał PWM to nie to samo.
- Nie pomijaj przewodu ochronnego PE i zawsze odłącz zasilanie przed pracą.
- Ustaw temperaturę załączenia zgodnie z instrukcją, a w klasycznych układach CO zwykle jako punkt startowy przyjmuje się 40-45°C.
- Włącz funkcję antystop, bo chroni pompę przed zatarciem po dłuższej przerwie.
- Po montażu testuj w trybie ręcznym, zanim zostawisz instalację samą sobie.
Jak sterownik ma sens w instalacji CO
Sterownik nie jest tu dodatkiem „dla wygody”, tylko elementem, który porządkuje pracę całej instalacji. Włącza pompę wtedy, gdy w kotle pojawi się realnie użyteczne ciepło, i wyłącza ją, gdy źródło zaczyna stygnąć. Dzięki temu pompa nie mieli zimnej wody bez potrzeby, a instalacja nie traci energii na niepotrzebny obieg.
W praktyce największą różnicę widać w prostych układach z kotłem na paliwo stałe, gdzie bez automatyki łatwo o zbyt wczesne załączanie pompy albo jej pracę wtedy, gdy woda w kotle jest jeszcze za chłodna. Dobrze dobrany sterownik potrafi też uruchamiać funkcję antystop, czyli krótkie okresowe załączenie pompy poza sezonem grzewczym. To drobiazg, ale bardzo skuteczny przeciwko zatarciu wirnika.
W dokumentacji jednego z popularnych regulatorów pojawia się nawet informacja o oszczędnościach sięgających 60%, ale traktuję to jako wynik możliwy w korzystnych warunkach, a nie stałą obietnicę. Na efekt wpływa cała instalacja: kocioł, długość obiegów, sposób sterowania i sama pompa. Żeby nie zgadywać, najpierw trzeba sprawdzić, z czym ten sterownik w ogóle może współpracować.
Jaki typ wyjścia sterownika ma znaczenie
Tu najczęściej zaczynają się błędy. Nie każdy sterownik „do pompy” podaje zasilanie w taki sam sposób, a pomylenie wyjścia sterującego z wyjściem zasilającym bywa kosztowne. Ja zawsze zaczynam od tabliczki znamionowej urządzeń i instrukcji, bo to one mówią więcej niż kolor przewodów.
| Typ wyjścia | Co oznacza | Czy zasili pompę bezpośrednio | Kiedy ma zastosowanie |
|---|---|---|---|
| 230 V | Sterownik podaje napięcie sieciowe na pompę. | Tak, jeśli parametry są zgodne z pompą. | Klasyczne pompy obiegowe w prostych układach CO. |
| Styk beznapięciowy | To tylko „suchy” kontakt, zwykle NO/COM, który sam nie zasila odbiornika. | Nie. | Do sterowania przekaźnikiem, kotłem albo modułem pośrednim. |
| PWM | Sygnał modulujący pracę pompy, a nie zwykłe włącz/wyłącz. | Nie zawsze. | Tylko dla pomp zgodnych z takim sterowaniem. |
Jeżeli producent pompy wymaga zewnętrznego wyłącznika głównego, bezpiecznika albo dodatkowego zabezpieczenia różnicowoprądowego, nie podłączam jej „na skróty” do wyjścia sterownika. W takich przypadkach potrzebny bywa dodatkowy układ pośredniczący albo odpowiedni adapter. To ważniejsze niż oszczędność kilku minut przy montażu.
Gdy typ wyjścia i wymagania pompy są już jasne, można przejść do samego okablowania, ale bez pośpiechu i bez zgadywania po kolorach. Dlatego niżej rozpisuję to tak, jak robię to w praktyce.

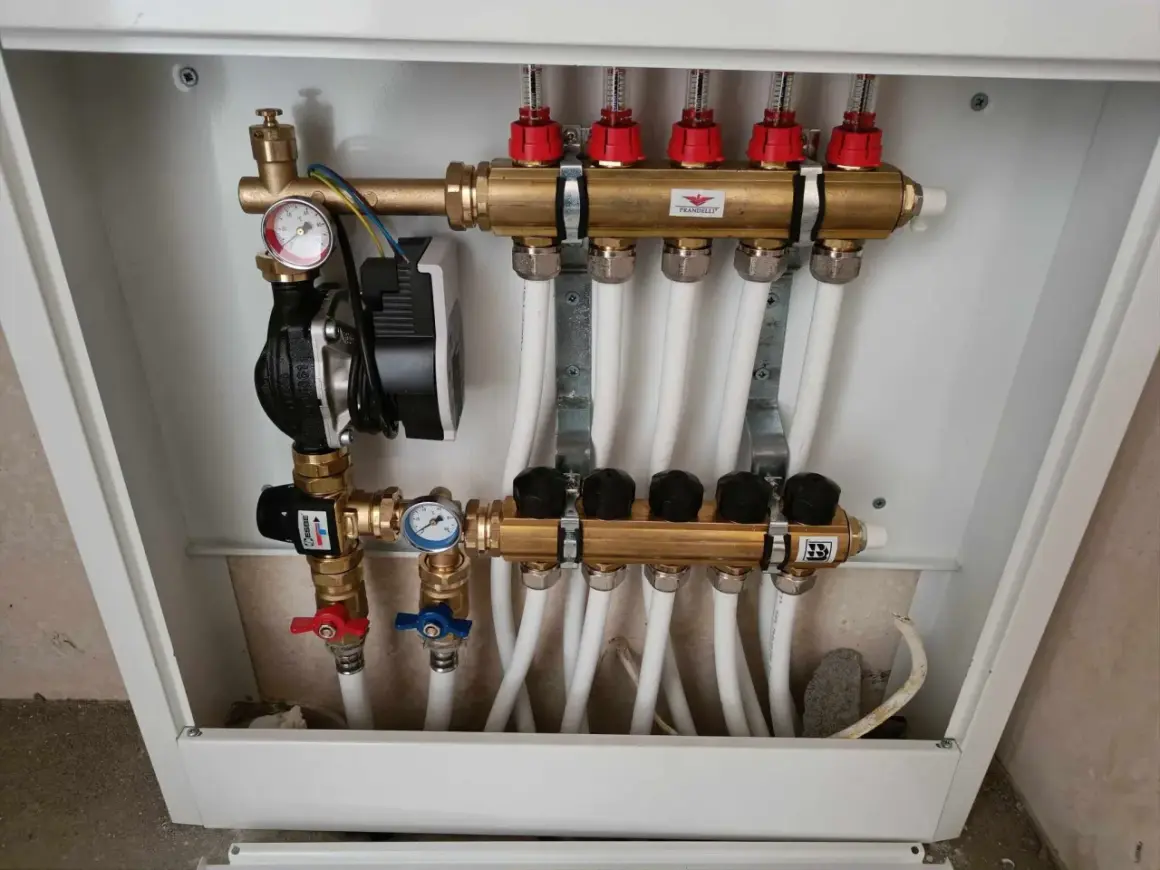

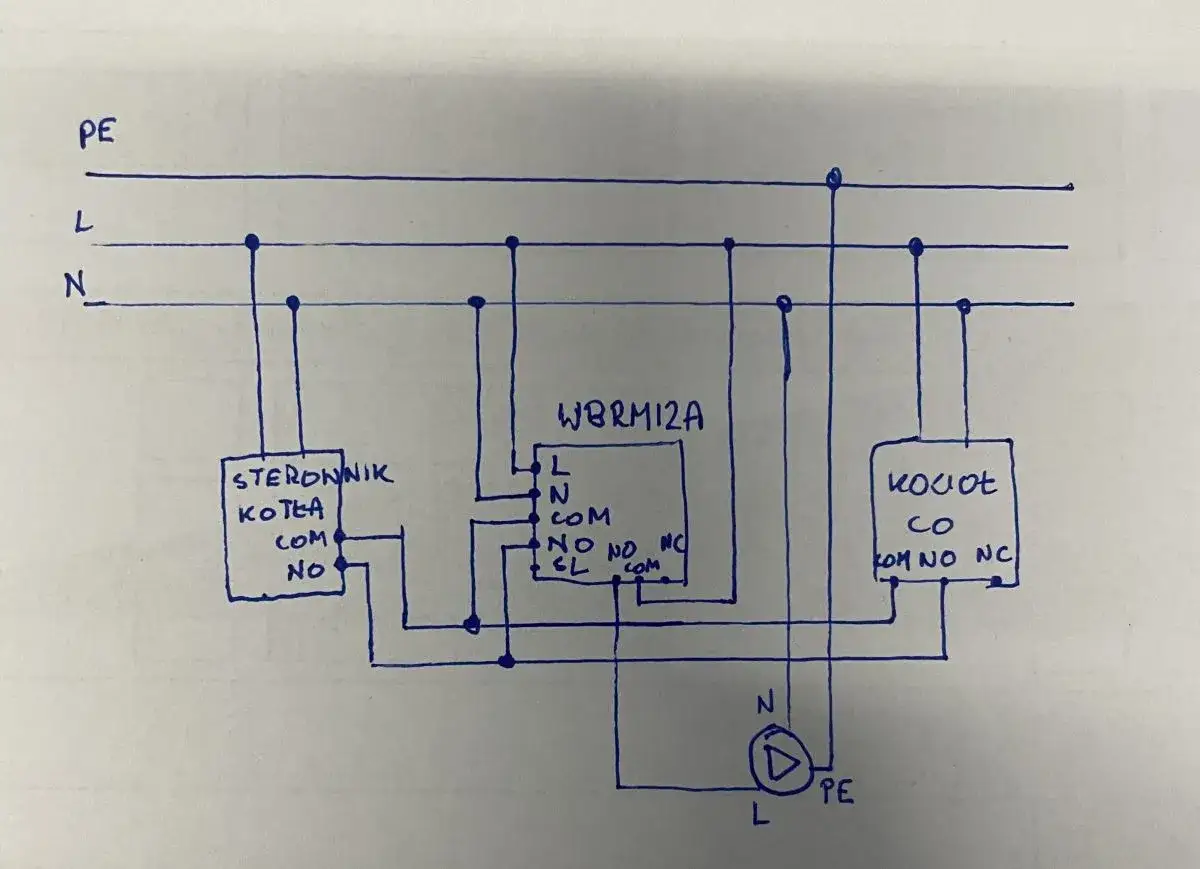

Jak wygląda bezpieczne podłączenie przewodów
Tu nie ma magii, ale jest kilka zasad, których nie wolno skracać. Zawsze zaczynam od odłączenia zasilania i sprawdzenia miernikiem, czy na przewodach rzeczywiście nie ma napięcia. Dopiero później oglądam zaciski sterownika i pompy, bo oznaczenia potrafią się różnić nawet w urządzeniach z podobnej półki.
- Odłącz zasilanie i zabezpiecz instalację przed przypadkowym włączeniem.
- Sprawdź schemat konkretnego modelu sterownika i pompy.
- Podłącz przewód ochronny PE do zacisku ochronnego, a nie „gdziekolwiek pasuje”.
- Przewód neutralny N i fazowy L prowadź zgodnie ze schematem producenta.
- Jeżeli sterownik podaje 230 V, fazę zwykle prowadzi się przez wyjście sterujące, a nie z pominięciem sterownika.
- Jeśli masz styk beznapięciowy, dodaj element pośredni, zamiast zasilać pompę bezpośrednio.
- Czujnik temperatury zamocuj tam, gdzie producent to przewidział, najczęściej na rurze zasilającej lub w jej pobliżu, i odizoluj go od zakłóceń cieplnych.
- Po złożeniu instalacji uruchom tryb ręczny i sprawdź, czy pompa startuje oraz wyłącza się poprawnie.
W klasycznym przewodzie zasilającym pompy zwykle masz brązowy jako fazę, niebieski jako neutralny i żółto-zielony jako przewód ochronny. Mimo to nie ufam wyłącznie kolorom, bo w starszych domach często trafiają się przeróbki, przedłużki i zamienione żyły. Liczą się oznaczenia na zaciskach i zgodność ze schematem, a nie samo to, co „zawsze było w takiej instalacji”.
Czujnik temperatury też ma znaczenie większe, niż wielu osobom się wydaje. Jeśli wyląduje zbyt blisko gorącej obudowy kotła albo przewód poprowadzisz obok kabli zasilających, sterownik może dostawać przekłamany odczyt. A to już prosta droga do zbyt częstego załączania pompy albo jej opóźnionej reakcji.
Po poprawnym połączeniu przewodów przychodzi moment na ustawienia, które decydują o tym, czy układ będzie faktycznie oszczędny, czy tylko „będzie działał”.
Jakie ustawienia po uruchomieniu zwykle działają najlepiej
Sam montaż to połowa roboty. Druga połowa to konfiguracja, bo źle ustawiona temperatura załączenia potrafi zniweczyć sens całego sterownika. W klasycznych instalacjach CO jako rozsądny punkt startowy często przyjmuje się 40-45°C, ale traktuję to jako punkt wyjścia, a nie dogmat. Jeśli kocioł, obieg albo bufor pracują inaczej, trzeba to skorygować.
| Parametr | Praktyczny punkt startowy | Po co go pilnować |
|---|---|---|
| Temperatura załączenia | 40-45°C w typowych układach z kotłem CO | Pompa nie chłodzi instalacji zbyt wcześnie. |
| Histereza | Możliwie niska, zgodna z instrukcją producenta | Ogranicza częste załączanie i „klikanie” przekaźnika. |
| Antystop | Włączony | Chroni wirnik przed zatarciem po dłuższym postoju. |
| Antyzamarzanie | Włączony | Po spadku temperatury poniżej ok. 5°C uruchamia obieg. |
| Tryb ręczny | Tylko do testów po montażu | Pomaga szybko sprawdzić pompę, przewody i reakcję sterownika. |
W instrukcjach sterowników spotyka się też antystop uruchamiający pompę mniej więcej co 10 dni na minutę oraz funkcję antyzamarzaniową, która aktywuje obieg przy temperaturze spadającej poniżej 5°C. To rozsądne zabezpieczenia, bo pompa nie powinna miesiącami stać bez ruchu. Jeśli jednak masz podłogówkę, bufor albo zawór mieszający, nie kopiuję ustawień z prostego kotła zasypowego jeden do jednego. Inny układ, inne zachowanie ciepła, inne progi pracy.
Właśnie dlatego po uruchomieniu nie zostawiam instalacji bez nadzoru. Najpierw obserwuję kilka cykli, a dopiero potem uznaję ustawienia za gotowe. Jeśli coś nie gra, zazwyczaj winny jest jeden z kilku powtarzalnych błędów.
Najczęstsze błędy, które psują cały efekt
W praktyce błędy przy takim montażu nie są wyszukane. Są po prostu powtarzalne i przez to irytujące. Najczęściej widzę te same cztery problemy, które można wyłapać jeszcze przed sezonem grzewczym.
- Podłączenie pompy do styku beznapięciowego - sterownik daje tylko sygnał, ale nie zasila pompy.
- Brak przewodu ochronnego PE - to nie jest detal, tylko podstawowe zabezpieczenie.
- Zbyt wczesne załączanie - instalacja wychładza się zamiast szybciej grzać.
- Źle umieszczony czujnik temperatury - sterownik widzi złą temperaturę i pracuje w nieodpowiednim momencie.
- Brak testu w trybie ręcznym - błędy wychodzą dopiero wtedy, gdy potrzebujesz ciepła najbardziej.
Do tego dochodzi jeszcze jeden, mniej oczywisty problem: pompa, która formalnie działa, ale pracuje zbyt często i za krótko. To zwykle znak, że histereza jest zbyt mała albo temperatura załączenia ustawiona za nisko. W efekcie rośnie liczba cykli, a wraz z nią zużycie przekaźnika i hałas w instalacji.
Jeżeli po ręcznym uruchomieniu pompa nie startuje, najpierw sprawdzam zasilanie, potem samą pompę, a dopiero później sterownik. W wielu przypadkach winny nie jest „cały automat”, tylko jeden poluzowany zacisk albo uszkodzony przewód. I właśnie dlatego przed pierwszym mrozem warto zrobić jeszcze jedną krótką kontrolę.
Co sprawdzam przed sezonem, żeby nie wracać do tego w listopadzie
Przed sezonem grzewczym lubię przejść instalację po prostu punkt po punkcie. To zajmuje mniej czasu niż późniejsze szukanie usterki, kiedy dom już stygnie. Taki przegląd nie musi być skomplikowany, ale powinien być konsekwentny.
- Sprawdzam, czy przewody nie mają uszkodzeń i czy zaciski są dobrze dokręcone.
- Włączam tryb ręczny i obserwuję, czy pompa reaguje bez opóźnień.
- Kontroluję, czy antystop i antyzamarzanie są aktywne.
- Porównuję ustawioną temperaturę załączenia z aktualnym charakterem instalacji.
- Oglądam czujnik temperatury, żeby nie odpadł z rury albo nie był przykryty przypadkową izolacją.
Jeśli instalacja jest stara, rozbudowana albo ktoś wcześniej przerabiał okablowanie, nie zgaduję po omacku. W takim układzie jedno błędne podłączenie potrafi uszkodzić sterownik, a czasem również pompę. Dlatego przy wątpliwościach wolę zlecić finalne sprawdzenie elektrykowi lub instalatorowi niż ryzykować poprawkę po awarii. W praktyce to zwykle najtańsza decyzja w całym temacie.
