Kolory żył w instalacji elektrycznej nie są detalem estetycznym, tylko szybką informacją o funkcji przewodu. W polskich domach najważniejsze jest rozróżnienie przewodu ochronnego, neutralnego i fazowego, bo od tego zależy bezpieczeństwo przy gniazdach, oświetleniu, ogrzewaniu i każdej modernizacji rozdzielnicy. Poniżej wyjaśniam, jak czytać oznaczenia, gdzie standard jest jednoznaczny, a gdzie trzeba uważać na stare instalacje i późniejsze przeróbki.
Najważniejsze zasady, które trzeba znać przed pracą przy przewodach
- Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej funkcji.
- Niebieski to przewód neutralny N, a nie faza i nie przewód ochronny.
- Brązowy, czarny i szary najczęściej oznaczają żyły fazowe L w instalacjach AC.
- W starych instalacjach kolory bywają mylące, więc sam kolor nie wystarcza do identyfikacji.
- Przy ogrzewaniu elektrycznym i automatyce domu kolor pomaga, ale schemat producenta i pomiar są ważniejsze.

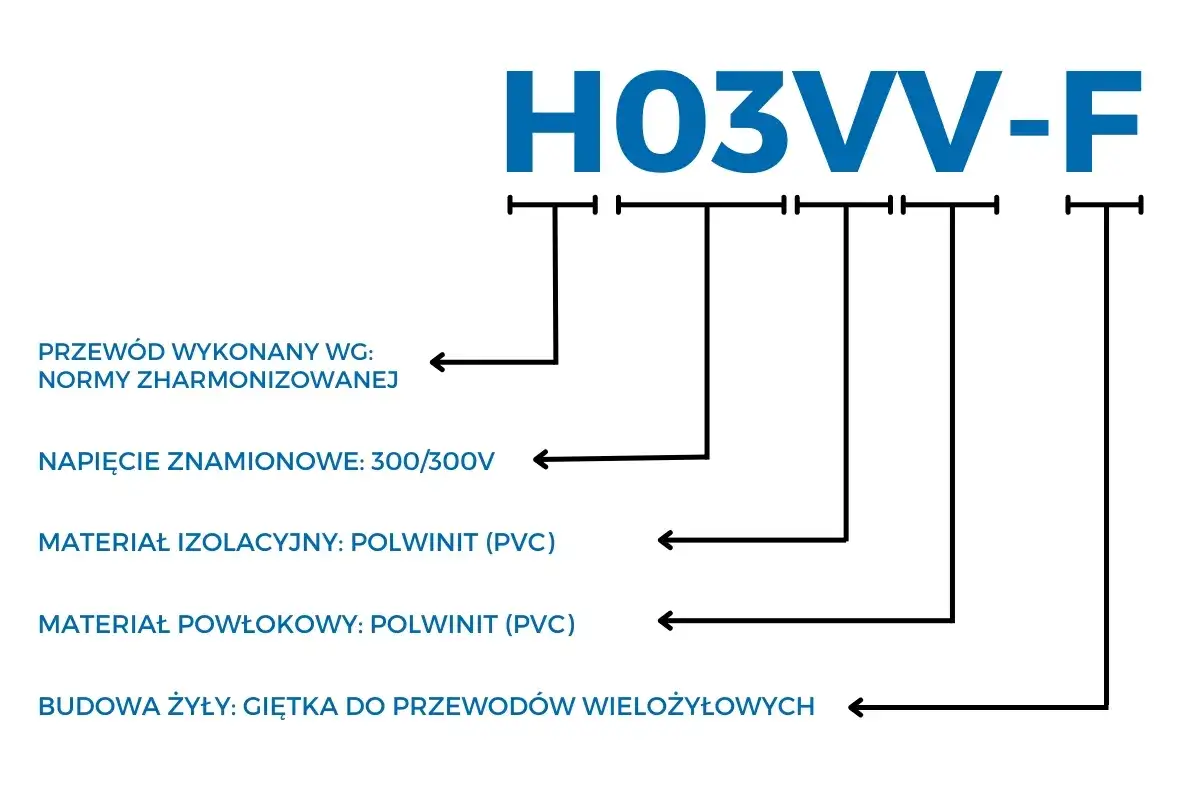

Jakie kolory mają przewody według obowiązującego standardu
W nowych instalacjach prądu przemiennego w Polsce stosuje się europejski system identyfikacji żył, opisany w normie PN-HD 308 S2:2007. W praktyce oznacza to dość prosty układ: żółto-zielony dla PE, niebieski dla N oraz brązowy, czarny i szary dla żył fazowych L. To właśnie ten zestaw najczęściej spotkasz w nowym domu, mieszkaniu po remoncie albo w świeżo wykonanej rozdzielnicy.
| Funkcja żyły | Typowy kolor | Co to oznacza w praktyce |
|---|---|---|
| PE, czyli przewód ochronny | Żółto-zielony | Chroni obudowy urządzeń i elementy metalowe przed porażeniem w razie uszkodzenia izolacji. |
| N, czyli przewód neutralny | Niebieski | Stanowi przewód roboczy w obwodzie 230 V i zamyka tor prądu dla odbiorników jednofazowych. |
| L1, L2, L3, czyli przewody fazowe | Brązowy, czarny, szary | Przenoszą napięcie zasilające; w instalacji trójfazowej rozdziela się je na trzy osobne fazy. |
W instalacji jednofazowej zwykle wystarczy jedna żyła fazowa, jedna neutralna i jedna ochronna. W trójfazowej dochodzą trzy fazy, a dobór kolorów ma ułatwić szybkie rozróżnienie obwodów. Ja zawsze zwracam uwagę na dwie rzeczy: niebieski nie powinien udawać fazy, a żółto-zielony nie powinien być używany do czegokolwiek innego niż ochrona. Kiedy to zapamiętasz, łatwiej zrozumiesz, dlaczego w praktyce kolor nie zawsze wystarcza sam z siebie.
Dlaczego sam kolor nie wystarcza do bezpiecznej identyfikacji
Na papierze wszystko wygląda jasno, ale ściana rzadko bywa idealna. W starszych mieszkaniach, po wielu remontach albo w instalacjach przerabianych „po sąsiedzku” kolory mogą nie odpowiadać funkcji żyły. Spotyka się też przewody, które były przedłużane, łączone z różnymi kablami albo używane w układach, gdzie dawniej obowiązywały inne zwyczaje oznaczania.
Szczególną uwagę zwracam na PEN, czyli przewód łączący funkcję ochronną i neutralną. Występuje on w starszych układach TN-C i nie wolno go rozpoznawać wyłącznie po kolorze, bo jego historia instalacyjna bywa bardzo różna. W praktyce dochodzą jeszcze trzy problemy:
- izolacja jest zabrudzona, spłowiała albo nadpalona i kolor przestaje być czytelny,
- w jednej puszce znajdują się przewody z różnych epok i różnych producentów,
- ktoś wcześniej zmienił funkcję żyły, ale nie oznaczył tego poprawnie przy końcówkach.
Dlatego kolor traktuję jako wskazówkę, a nie dowód. W praktyce trzeba sprawdzić dokumentację, pomierzyć przewody i dopiero potem podejmować decyzję o podłączeniu. To szczególnie ważne przy modernizacji ogrzewania elektrycznego, gdzie błąd w identyfikacji żyły potrafi zatrzymać cały układ albo uszkodzić automatykę. Gdy kolor przestaje być pewnym drogowskazem, trzeba przejść do sprawdzenia przewodów krok po kroku.
Jak rozpoznać przewody podczas remontu albo wymiany osprzętu
W mieszkaniu, które ma być odświeżone, najrozsądniej jest zacząć od bezpieczeństwa, a dopiero później od samego podłączania. Ja trzymam się prostej kolejności, bo ona ogranicza ryzyko pomyłki i przyspiesza pracę, zamiast ją komplikować.
- Wyłącz właściwy obwód i zabezpiecz go przed przypadkowym załączeniem.
- Potwierdź brak napięcia sprawdzonym miernikiem, a nie tylko próbnikiem dotykowym.
- Zrób zdjęcie przed rozpięciem przewodów, zwłaszcza w puszkach i przy termostatach.
- Oznacz żyły taśmą lub koszulką opisową, jeśli instalacja ma niestandardowe kolory.
- Porównaj układ ze schematem urządzenia, szczególnie przy sterownikach ogrzewania i czujnikach.
Próbnik bezkontaktowy może pomóc w orientacji, ale nie zastępuje pomiaru. Multimetr daje już konkret: pozwala sprawdzić, która żyła rzeczywiście ma napięcie, gdzie jest neutralny, a gdzie pojawia się przewód ochronny. W modernizacjach grzewczych jest to jeszcze ważniejsze, bo w tej samej puszce mogą znaleźć się przewody zasilające, sterujące i sygnałowe. Jeśli wszystko jest opisane tylko „na oko”, prędzej czy później ktoś popełni błąd. Kiedy przewody są już zidentyfikowane, najłatwiej zobaczyć, jakie pomyłki zdarzają się najczęściej.
Najczęstsze błędy przy gniazdach, lampach i ogrzewaniu
Najwięcej kłopotów robią nie spektakularne awarie, tylko drobne pomyłki powtarzane latami. W instalacjach domowych widzę zwykle kilka schematów błędu, które brzmią niewinnie, ale mają realne skutki dla bezpieczeństwa i działania urządzeń.
| Błąd | Dlaczego to problem | Lepsze podejście |
|---|---|---|
| Użycie niebieskiego jako przewodu fazowego | Wprowadza ryzyko pomyłki przy serwisie i łamie standard identyfikacji. | Zachowaj niebieski dla N, a jeśli obwód jest nietypowy, oznacz go jednoznacznie na końcach. |
| Podłączenie żółto-zielonego jako żyły roboczej | To najgroźniejszy błąd, bo przewód ochronny ma chronić, a nie pracować w obwodzie. | PE zostaw wyłącznie do ochrony i nie zmieniaj jego funkcji. |
| Brak przewodu ochronnego przy urządzeniu grzewczym z metalową obudową | Uszkodzenie izolacji może pojawić się dopiero przy awarii, a wtedy rośnie ryzyko porażenia. | Weryfikuj PE zawsze tam, gdzie są części przewodzące dostępne dla użytkownika. |
| Ślepe zaufanie kolorom w starej instalacji | Po latach remontów kolory często nie odpowiadają już funkcji żyły. | Najpierw pomiar, potem podłączenie. |
| Ignorowanie przewodu PEN w starych układach | Może prowadzić do błędnego rozdziału funkcji ochronnej i neutralnej. | Sprawdzaj układ sieci i nie traktuj PEN jak zwykłej żyły fazowej. |
Przy gniazdach i oświetleniu takie pomyłki bywają irytujące. Przy ogrzewaniu mogą być kosztowne, bo urządzenie przestaje pracować stabilnie, wyłącza zabezpieczenia albo nagrzewa się nie tak, jak powinno. Z tego powodu instalacja grzewcza wymaga jeszcze jednego spojrzenia, już stricte pod kątem odbiorników i sterowania.
Jak kolory przewodów czyta się w instalacjach grzewczych i automatyce domu
W ogrzewaniu elektrycznym kolor pomaga, ale nie zastępuje schematu producenta. To ważne zwłaszcza przy urządzeniach, które łączą obwód zasilający z automatyką, takich jak grzałki, pompy, termostaty, siłowniki rozdzielaczy czy sterowniki podłogówki. W tych układach obok klasycznych żył 230 V pojawiają się czasem przewody niskonapięciowe, a ich kolory nie zawsze mają ten sam sens co w zwykłym gniazdku.
| Element instalacji grzewczej | Co zwykle oznaczają kolory | Na co zwrócić uwagę |
|---|---|---|
| Mata lub kabel grzewczy | Zasilanie najczęściej ma standardowe kolory L, N i PE. | Sprawdź ciągłość przewodu ochronnego i wymagania producenta dotyczące zabezpieczenia obwodu. |
| Elektryczny bojler lub grzałka | Faza, neutralny i ochronny idą według typowego układu 230 V lub 3-fazowego. | Zwróć uwagę na moc urządzenia, liczbę faz i poprawny dobór zabezpieczeń. |
| Pompa obiegowa | Najczęściej spotyka się przewód zasilający w standardowych kolorach sieciowych. | Nie pomyl przewodu ochronnego z neutralnym, bo pompa pracuje w metalowym korpusie. |
| Termostat lub sterownik | Poza zasilaniem mogą występować przewody sterujące o barwach zależnych od producenta. | Tu pierwszeństwo ma schemat, nie kolor, bo różne marki stosują własne oznaczenia. |
| Siłownik zaworu lub rozdzielacza | Kolory bywają umowne, zwłaszcza przy niskim napięciu sterującym. | Oznacz każdą żyłę przed odpięciem, bo później łatwo pomylić kierunek działania obwodu. |
W praktyce ogrzewania elektrycznego najważniejsze jest nie to, czy kabel jest „ładnie opisany”, tylko czy obwód jest poprawnie zasilony, zabezpieczony i uziemiony. W większych odbiornikach grzewczych zwykle planuje się wydzielony obwód i odpowiednią ochronę różnicowoprądową, ale sama ochrona nie naprawi błędnie podłączonych żył. Ja zawsze czytam schemat urządzenia przed podłączeniem, bo przy automatyce domowej kolor bardzo często mówi mniej niż instrukcja producenta. To prowadzi już do prostych zasad, które naprawdę oszczędzają czas.
Co naprawdę warto zapamiętać, zanim zamkniesz puszkę
Jeśli miałbym zostawić tylko kilka reguł, byłyby to te poniżej. One nie brzmią efektownie, ale w praktyce właśnie one robią największą różnicę między poprawnym podłączeniem a późniejszą awarią.
- Kolor jest początkiem identyfikacji, nie jej końcem.
- Żółto-zielony i niebieski mają szczególny status i nie powinny być używane dowolnie.
- W starych instalacjach nie zgaduj, tylko sprawdzaj przewody miernikiem i dokumentacją.
- Przy ogrzewaniu elektrycznym czytaj schemat, bo tam często dochodzą przewody sterujące o własnych zasadach oznaczania.
- Jeśli coś nie pasuje, zatrzymaj pracę i sprawdź układ jeszcze raz, zamiast „dopasowywać” kolor do własnego założenia.
Właśnie tak podchodzę do tematu oznaczeń żył: bez nadmiernej teorii, ale też bez lekceważenia detali. W instalacji elektrycznej kolory mają ułatwiać bezpieczną pracę, a nie tworzyć złudzenie, że wszystko da się rozpoznać na pierwszy rzut oka.
