Przy domofonie najwięcej czasu traci się nie na sam montaż, tylko na przypisanie żył do właściwych zacisków. W praktyce kolor kabla pomaga, ale nie wystarcza, bo w starszych instalacjach barwy bywają pomieszane, a producenci stosują własne oznaczenia. W tym tekście pokazuję, jak czytać schemat, jak rozpoznać funkcje przewodów i kiedy oprzeć się na opisie zacisków zamiast zgadywać po kolorze.
Najważniejsze rzeczy do sprawdzenia przed podłączeniem
- Najpierw ustal, czy masz instalację analogową, cyfrową czy wideodomofonową.
- Kolor żyły jest tylko wskazówką, a nie uniwersalnym standardem.
- W instalacjach analogowych kluczowe są funkcje: masa, wywołanie, mikrofon, głośnik i otwieranie.
- Przy 4, 5 i 6 żyłach zmienia się sposób sterowania zamkiem oraz konfiguracja unifonu.
- Zdjęcie starego podłączenia oszczędza więcej czasu niż najlepsza pamięć.
- Jeśli przewód jest kruchy, za krótki albo nie ma zapasu, wymiana zwykle jest rozsądniejsza niż prowizorka.
Najpierw ustal, z jakim systemem pracujesz
Zanim dotknę jakiegokolwiek przewodu, sprawdzam, jakiego typu jest cała instalacja. To ważniejsze niż sam schemat kolorów, bo zupełnie inaczej podłącza się prosty unifon analogowy, a inaczej system cyfrowy albo wideodomofon na skrętce UTP. W praktyce producent decyduje o logice połączeń, a nie sam wygląd kabla.
| Typ instalacji | Jak ją rozpoznaję | Co to zmienia przy kolorach |
|---|---|---|
| Analogowa | Wiele osobnych żył między kasetą a unifonem | Kolor jest pomocniczy, ale funkcja żyły ma pierwszeństwo |
| Cyfrowa | Mniej żył, często wspólna magistrala dla kilku lokali | Liczy się zgodność z zaciskami i adresowaniem, nie sam kolor |
| Wideodomofon na UTP | Przewód wygląda jak sieciowy, często zakończony RJ45 | Trzeba trzymać się standardu zarobienia, a nie „kolorów domofonowych” |
W instalacjach analogowych spotyka się zwykle układy 4-, 5- i 6-żyłowe, a to już od razu zawęża pole manewru. W dodatku producenci tacy jak ACO przewidują pracę unifonów analogowych właśnie w takich wariantach, więc nie ma sensu szukać jednego „magicznego” schematu dla wszystkich modeli. Gdy wiem, z czym mam do czynienia, dopiero wtedy patrzę na kolory i zaciski, a nie odwrotnie.
Kolor żyły jest wskazówką, nie prawem
Jeśli miałbym sprowadzić temat do jednej zasady, powiedziałbym tak: najpierw identyfikuję funkcję przewodu, dopiero potem zapisuję jego kolor. W praktyce barwa żyły w starym domofonie bywa tylko etykietą roboczą. Po kilku naprawach ktoś mógł przepiąć przewód, przedłużyć go innym odcinkiem albo połączyć dwie żyły na szybko w puszce.
| Co sprawdzam | Po co mi to | Na co uważam |
|---|---|---|
| Opis zacisków w unifonie | Żeby przypisać funkcję, a nie zgadywać po barwie | Różne modele używają innych oznaczeń |
| Zdjęcie starego podłączenia | Żeby odtworzyć układ 1:1 | Zrób je przed odkręceniem przewodów |
| Numerację lub taśmę do oznaczeń | Żeby nie pomylić żył po odłączeniu | Jedna pomyłka potrafi rozwalić całą rozmowę |
| Miernik ciągłości | Żeby potwierdzić, która żyła gdzie idzie | To najlepsze rozwiązanie przy starych, nieopisanych przewodach |
Warto zapamiętać też jedną rzecz praktyczną: w domofonie nie mylę kolorystyki przewodu z jego funkcją. Czerwony nie musi oznaczać zasilania, niebieski nie musi być wywołaniem, a biały nie musi być masą. Kolor zapisuję dopiero jako pomocniczą informację obok oznaczenia zacisku. Dzięki temu schemat staje się czytelny nawet wtedy, gdy instalacja była już kilka razy poprawiana.
To przygotowuje grunt pod realny schemat połączeń, bo dopiero funkcje żył pokazują, jak ma działać całość.

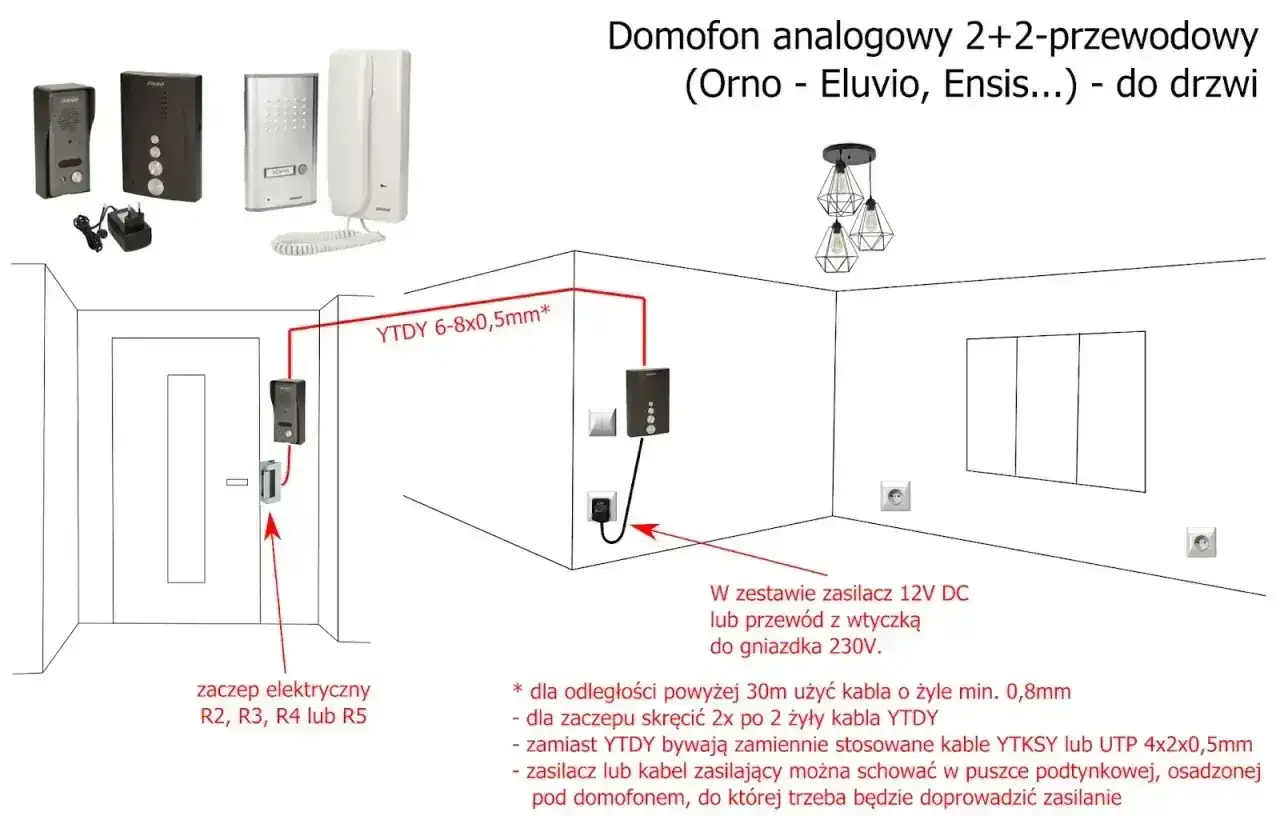

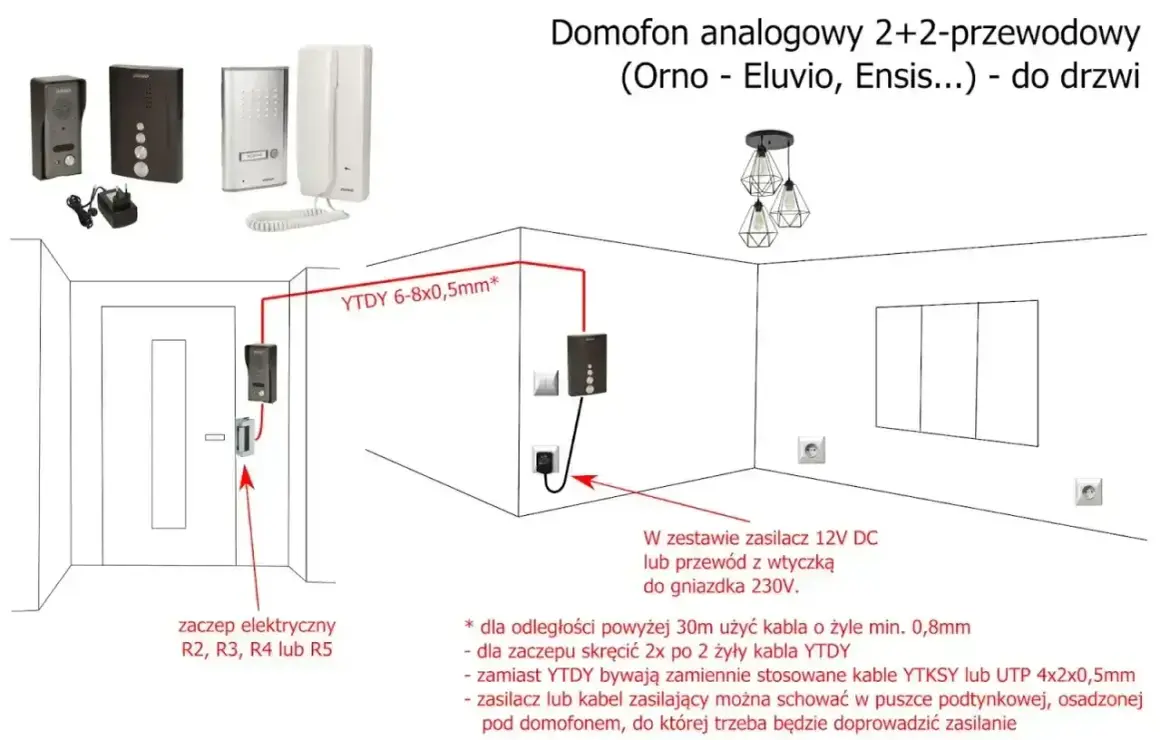

Tak czytam schemat w instalacji 4-, 5- i 6-żyłowej
W praktyce właśnie liczba żył mówi najwięcej o tym, jak będzie wyglądało podłączenie. Przy 4 żyłach zwykle trzeba przeprowadzić rozmowę i otwieranie bardziej oszczędnie, czasem z wykorzystaniem linii mikrofonu albo głośnika. Przy 5 żyłach łatwiej wydzielić osobny tor dla elektrozaczepu. Przy 6 żyłach instalacja ma już wyraźniejszy zapas i więcej swobody przy wymianie aparatu albo rozbudowie systemu.
| Układ | Co oznacza w praktyce | Jak ja do tego podchodzę |
|---|---|---|
| 4-żyłowy | Cztery podstawowe tory rozmowy i otwieranie realizowane po jednej z linii | Sprawdzam konfigurację unifonu i zwory, bo tutaj najłatwiej o pomyłkę |
| 5-żyłowy | Osobna żyła dla funkcji otwierania | Podłączenie jest prostsze, a diagnoza błędu szybsza |
| 6-żyłowy | Więcej rezerwy i większa elastyczność przy funkcjach dodatkowych | Zostawiam zapas i nie wciskam przewodów „na styk” |
| Cyfrowy / magistrala | Komunikacja idzie wspólną linią, a znaczenie ma też adresowanie | Kolor schodzi na drugi plan, ważniejsza jest zgodność z urządzeniem |
W jednym z poradników producentów ACO wprost pojawia się informacja, że instalacje analogowe współpracują z unifonami 4-, 5- i 6-żyłowymi. Z kolei Cyfral SMART-5P pozwala ustawić wariant pracy 4-, 5- albo 6-żyłowy, więc nie wystarczy przepiąć kabli „jak leci” - trzeba jeszcze dopasować konfigurację samego unifonu. To właśnie ten moment najczęściej odróżnia działający montaż od wiecznego szukania błędu.
Jeśli system jest cyfrowy albo wideodomofonowy, dochodzi jeszcze jedna zasada: nie tylko przewód, ale też sposób jego zakończenia musi być zgodny z dokumentacją. Przy instalacjach audio i wideo na UTP trzymam standard RJ45 T568B, bo tu nie ma miejsca na własną interpretację koloru. W takim układzie schemat jest bardziej „sieciowy” niż klasycznie domofonowy.
Kiedy to wiem, podłączenie przestaje być zgadywaniem, a staje się zwykłą pracą według kolejności.
Jak podłączam unifon krok po kroku
Nie lubię zaczynać od odkręcania wszystkiego naraz. Wymiana unifonu idzie mi szybciej, gdy trzymam prostą kolejność i nie ufam pamięci bardziej niż zdjęciu. Tak robię to w praktyce:
- Wyłączam zasilanie całego zestawu, jeśli mam dostęp do zasilacza lub zabezpieczenia.
- Robię zdjęcie zacisków w starym unifonie z bliska, tak żeby było widać oznaczenia i kolory.
- Oznaczam każdą żyłę taśmą lub numerem, zanim ją wypnę.
- Sprawdzam, czy nowy unifon jest przeznaczony do instalacji analogowej, cyfrowej albo konkretnego systemu.
- Ustawiam zworki albo kondensator zgodnie z trybem 4-, 5- lub 6-żyłowym.
- Podłączam najpierw żyły podstawowe: masa, tor rozmowy i wywołanie.
- Na końcu sprawdzam otwieranie elektrozaczepu i ewentualne dodatkowe przyciski.
W praktyce najwięcej czasu oszczędza mi krok czwarty i piąty. Jeśli w unifonie trzeba ustawić zworki, to nie jest drobiazg kosmetyczny, tylko realna część konfiguracji. Wiele modeli - na przykład Cyfral SMART-5P - wymaga właśnie takiego dopasowania do liczby żył i sposobu otwierania. Gdy pominie się ten etap, instalacja może „prawie działać”, co bywa bardziej irytujące niż całkowity brak reakcji.
Po takim montażu zwykle zostaje już tylko sprawdzenie, czy nie popełniłem któregoś z błędów, które psują całą logikę układu.
Najczęstsze pomyłki przy łączeniu żył
Tu nie ma wielkiej filozofii: większość problemów wraca przez te same błędy. Najpierw wygląda, że „domofon nie działa”, a po chwili wychodzi, że jedna żyła trafiła do złego zacisku albo ktoś założył, że kolor mówi wszystko.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Zaufanie samemu kolorowi | Brak dzwonka, cisza w słuchawce albo brak otwierania | Patrzę na opis zacisku i zdjęcie starego podłączenia |
| Brak ustawienia zworek | Unifon działa częściowo albo niestabilnie | Dobieram tryb do liczby żył jeszcze przed testem |
| Pomylony mikrofon z głośnikiem | Jedna strona słyszy drugą bardzo słabo albo wcale | Testuję tor rozmowy osobno, bez nacisku na szybki montaż |
| Za mały przekrój przewodu zasilającego zaczep | Elektrozaczep otwiera tylko czasami albo wyraźnie słabnie | Przy dłuższych trasach daję przewód z sensownym zapasem przekroju |
| Brak rezerwy żył | Każda późniejsza modernizacja kończy się kuciem ściany | Zostawiam zapas, nawet jeśli dziś nie jest potrzebny |
| Mieszanie systemu analogowego z cyfrowym | Instalacja nie rusza mimo poprawnego przepięcia kabli | Najpierw potwierdzam kompatybilność, potem podłączam |
Najgorsze są błędy, które dają pozorny sukces: dzwonek działa, ale nie ma rozmowy; rozmowa działa, ale nie otwiera się zamek; otwieranie działa tylko czasami. W takich sytuacjach nie rozbieram wszystkiego od nowa bez sensu. Cofam się do funkcji żyły, sprawdzam zworki i dopiero później wracam do kabli. To zwykle szybciej prowadzi do źródła problemu niż kolejna „próba na ślepo”.
Jeżeli instalacja ma być przyszłościowa, czasem lepiej wymienić przewód albo przygotować się na inny system niż ratować starą wiązkę do ostatniej żyły.
Kiedy lepiej wymienić przewód albo przejść na inny system
Nie każdy stary przewód warto ratować. Jeśli izolacja jest krucha, puszki były już rozbierane kilka razy, a żyły są za krótkie, to przy remoncie wolę zrobić porządny krok w tył i położyć nowy kabel. Zyskuję wtedy nie tylko spokój, ale też rezerwę na kolejną modernizację, na przykład do wideodomofonu albo dodatkowego otwierania bramy.
W takich sytuacjach patrzę na trzy rzeczy:
- czy przewód ma jeszcze fizyczny zapas i da się go bezpiecznie zacisnąć,
- czy instalacja będzie rozbudowywana o kamerę, drugie wejście albo sterowanie bramą,
- czy obecny system nie wymaga już przejścia na magistralę lub UTP.
Jeśli modernizuję audio albo wideo na skrętce UTP, nie improwizuję z kolorami. Tu obowiązuje standard zarobienia złącz, a nie lokalna „tradycja” poprzedniego instalatora. W praktyce to właśnie taki porządek daje najlepszy efekt przy późniejszym serwisie: każdy kolejny fachowiec może odczytać układ bez zgadywania.
Na końcu zostają trzy testy, które zamykają temat bez zbędnego rozkręcania wszystkiego po raz trzeci.
Trzy testy, które robię przed zamknięciem obudowy
Jeśli mam już wszystko podłączone, nie zamykam od razu obudowy na amen. Najpierw sprawdzam trzy rzeczy i dopiero po nich uznaję montaż za zakończony:
- Test wywołania - czy domofon dzwoni dokładnie tam, gdzie powinien.
- Test rozmowy - czy obie strony słyszą się wyraźnie i bez sprzężeń.
- Test otwierania - czy elektrozaczep działa za każdym razem, a zamek nie reaguje z opóźnieniem.
Jeśli te trzy testy przechodzą bez kombinowania, instalację uznaję za poprawnie zrobioną. Jeśli któryś z nich nie działa, wracam nie do barwy kabla, tylko do funkcji żyły, opisów zacisków i ustawień unifonu. To zwykle daje najszybszą drogę do działającego domofonu i oszczędza dokładnie ten rodzaj frustracji, który pojawia się przy źle odczytanym schemacie.
