Instalacja odgromowa nie ma za zadanie „walczyć” z burzą. Jej rola jest prostsza i dużo bardziej praktyczna: przejąć wyładowanie, poprowadzić je bezpieczną drogą do ziemi i ograniczyć szkody w konstrukcji oraz instalacji elektrycznej. Poniżej wyjaśniam, jak działa piorunochron, z czego się składa i dlaczego sam metalowy pręt na dachu to jeszcze nie pełna ochrona.
Najważniejsze rzeczy, które warto wiedzieć o ochronie odgromowej
- Piorunochron to system, a nie jeden element na dachu.
- Jego zadanie polega na przechwyceniu wyładowania i odprowadzeniu prądu do ziemi.
- Nie odpycha piorunów i nie usuwa zagrożenia, tylko kontroluje miejsce oraz skutki uderzenia.
- Ochrona elektroniki wymaga dodatkowo ograniczników przepięć.
- Właściwy projekt zależy od budynku, dachu, otoczenia i oceny ryzyka.
- Regularny przegląd ma znaczenie równie duże jak sam montaż.
Na czym polega ochrona odgromowa
Najkrócej mówiąc, instalacja odgromowa tworzy kontrolowaną drogę dla prądu pioruna. Zamiast pozwolić, by wyładowanie uszkodziło dach, ściany, przewody albo sprzęt w środku, system przechwytuje energię i prowadzi ją do uziomu. To ważne rozróżnienie, bo piorunochron nie „usuwa” burzy ani nie gwarantuje, że piorun w ogóle nie wystąpi. On jedynie zmniejsza ryzyko, że uderzenie zakończy się pożarem, przepięciem lub zniszczeniem konstrukcji.
Ja patrzę na to jak na trzy etapy jednego zadania: przechwycić, odprowadzić, rozproszyć. Najpierw wyładowanie zostaje przejęte przez najwyżej położone elementy systemu, potem spływa przewodami w dół, a na końcu energia trafia do gruntu przez uziom. Jak pokazuje materiał ZPE, istotą działania nie jest „przyciąganie” piorunów, tylko zmniejszenie różnicy potencjałów i stworzenie bezpiecznej ścieżki dla ładunku.
W praktyce to ma ogromne znaczenie, bo pojedyncze wyładowanie niesie bardzo duże natężenie prądu. NOAA podaje, że niektóre dodatnie wyładowania mogą osiągać nawet 300 000 A. Przy takich wartościach liczy się już nie teoria, ale jakość połączeń, długość trasy i sposób uziemienia. I właśnie dlatego cały system trzeba projektować jako całość, a nie jako luźno dobrane części.
To prowadzi wprost do pytania, z czego taki układ właściwie się składa i dlaczego każdy element ma inne zadanie.

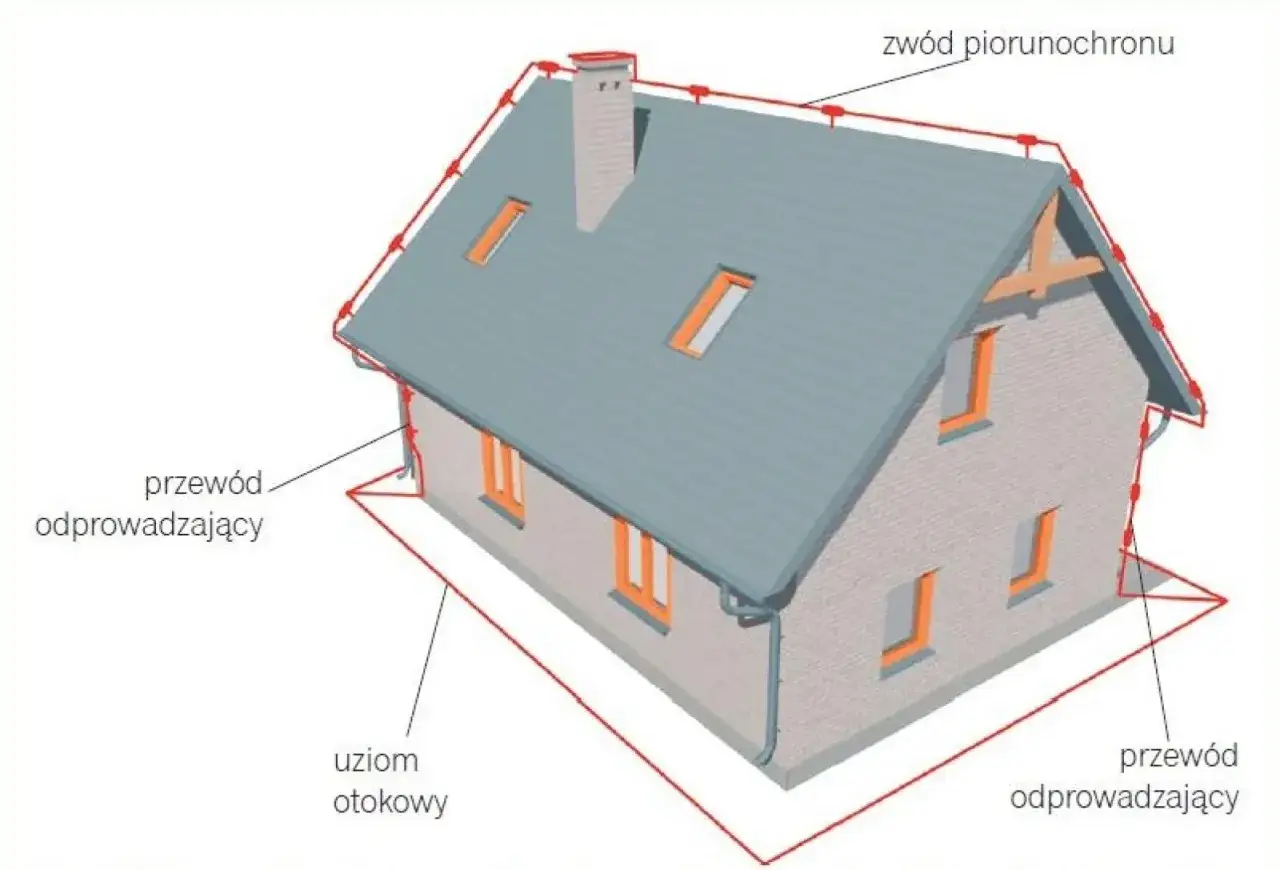

Z czego składa się piorunochron i co robi każdy element
W rozmowach potocznych mówi się o „piorunochronie”, ale technicznie chodzi o instalację odgromową. To ważne, bo sam zwód na dachu nie wystarczy. Dopiero zestaw kilku elementów tworzy ścieżkę, która ma sens fizyczny i bezpieczeństwo użytkowe.
| Element | Rola | Co jest ważne w praktyce |
|---|---|---|
| Zwód | Przechwytuje wyładowanie na najwyższym punkcie budynku. | Musi być umieszczony tam, gdzie prawdopodobieństwo trafienia jest największe. |
| Przewody odprowadzające | Prowadzą prąd w dół, od dachu do ziemi. | Trasa powinna być możliwie krótka, prosta i solidnie zamocowana. |
| Uziom | Rozprasza energię wyładowania w gruncie. | Jego skuteczność zależy od warunków gruntowych i jakości wykonania. |
| Połączenia wyrównawcze | Zmniejszają niebezpieczne różnice potencjałów między metalowymi elementami. | Są szczególnie ważne przy dachach, balustradach, instalacjach metalowych i fotowoltaice. |
| Ograniczniki przepięć | Chronią instalację elektryczną i urządzenia wewnątrz budynku. | Nie zastępują piorunochronu, tylko go uzupełniają. |
Zwód może mieć postać pręta, przewodu albo siatki na dachu. W niektórych budynkach wykorzystuje się także elementy naturalne, na przykład metalowe pokrycie dachu, ale tylko wtedy, gdy projekt rzeczywiście na to pozwala. Przewody odprowadzające są z kolei tym fragmentem, który najłatwiej zepsuć przez niedbały montaż. Jeśli prowadzą zbyt kręto albo mają słabe połączenia, rośnie ryzyko niekontrolowanego przeskoku iskry.
Największe nieporozumienie dotyczy jednak ograniczników przepięć. Wiele osób sądzi, że skoro na dachu jest instalacja odgromowa, to elektronika w domu jest już bezpieczna. To założenie jest zbyt optymistyczne. Ochrona przed bezpośrednim uderzeniem to jedno, a ochrona przed przepięciem wewnątrz instalacji to drugie. W dobrze zrobionym budynku oba poziomy ochrony powinny ze sobą współpracować.
Skoro znamy już elementy, warto zobaczyć, co dzieje się w chwili samego wyładowania. Tam najlepiej widać, dlaczego dobry projekt ma znaczenie większe niż sama obecność metalu na dachu.
Co dzieje się w ułamku sekundy po uderzeniu pioruna
Burza nie działa jak filmowy efekt specjalny, w którym prąd po prostu „spływa” po pręcie. Zjawisko jest bardziej złożone. Wokół budynku tworzy się silne pole elektryczne, powietrze ulega jonizacji, a wyładowanie wybiera drogę o najmniejszej impedancji, czyli taką, która stawia mu najmniejszy opór. Jeśli instalacja odgromowa jest poprawnie wykonana, staje się dla niego właśnie taką drogą.
- Zwód przechwytuje wyładowanie w najwyżej położonym miejscu.
- Prąd trafia do przewodów odprowadzających, które prowadzą go w dół budynku.
- Uziom rozprasza energię w gruncie, ograniczając uszkodzenia konstrukcji.
- Połączenia wyrównawcze zmniejszają ryzyko niebezpiecznych różnic potencjałów wewnątrz obiektu.
To dlatego dobrze zaprojektowany system nie powinien mieć „wąskich gardeł”. Każde połączenie, każdy zacisk i każdy odcinek przewodu muszą być wykonane tak, by wytrzymały ekstremalny impuls. W praktyce drobny błąd montażowy potrafi podnieść ryzyko dużo bardziej niż laikowi się wydaje. Luźne łącze, zbyt mały promień łuku przewodu albo korozja z czasem osłabiają całą ochronę.
Warto też zapamiętać prostą rzecz: piorunochron nie rozwiązuje wszystkiego sam. Owszem, może przejąć bezpośrednie wyładowanie, ale nie eliminuje wszystkich skutków burzy. I właśnie tu pojawia się ograniczenie, o którym wiele osób dowiaduje się dopiero po awarii sprzętu.
Kiedy sama instalacja odgromowa nie wystarczy
Największy błąd inwestorów polega na myśleniu, że jeden system załatwia cały temat bezpieczeństwa. W rzeczywistości ochrona odgromowa ma określony zakres działania. Chroni przede wszystkim budynek przed skutkami bezpośredniego trafienia, ale nie zastępuje pełnej ochrony przeciwprzepięciowej ani rozsądnego projektu instalacji elektrycznej.
| Co chroni | Czego nie rozwiązuje w pełni |
|---|---|
| Bezpośrednie trafienie w dach lub elewację | Przepięcia w obwodach elektrycznych i teletechnicznych |
| Ryzyko pożaru konstrukcji | Uszkodzeń elektroniki, routerów, sterowników i automatyki |
| Niebezpieczne różnice potencjałów w obrębie budynku | Skutków nieprawidłowego montażu lub braku przeglądu |
| Odprowadzenie prądu do ziemi | Wszystkich efektów wyładowania w pobliżu budynku |
Jeśli w domu są urządzenia wrażliwe, takie jak system alarmowy, automatyka bram, pompy ciepła, sterowniki ogrzewania czy instalacja fotowoltaiczna, ograniczniki przepięć stają się praktycznie obowiązkowym uzupełnieniem. Sam piorunochron nie „zatrzymuje” impulsów indukowanych w przewodach. A to właśnie one często są źródłem kosztownych szkód, nawet wtedy, gdy piorun uderzył obok, a nie bezpośrednio w budynek.
Na tym etapie łatwo przejść od teorii do praktyki, bo w domu jednorodzinnym i w budynku z nowoczesnymi instalacjami decyzje projektowe naprawdę mają znaczenie. I to większe, niż zwykle zakłada się na etapie kosztorysu.
Jak wygląda to w domu jednorodzinnym i podczas przeglądu
W domu jednorodzinnym ochrona odgromowa nie jest kwestią „czy wygląda sensownie”, tylko „czy ma uzasadnienie techniczne”. Projekt zależy od kilku rzeczy naraz: wysokości budynku, kształtu dachu, rodzaju pokrycia, położenia względem wyższych obiektów, obecności instalacji fotowoltaicznej oraz tego, jak dużo metalu znajduje się na elewacji i dachu. Właśnie dlatego dwa pozornie podobne domy mogą wymagać zupełnie innego rozwiązania.
W Polsce projektanci odnoszą się do norm z rodziny PN-EN 62305, bo to one porządkują podejście do oceny ryzyka i doboru klasy ochrony. Nie oznacza to, że każdy budynek musi mieć identyczny układ przewodów. Oznacza raczej, że dobór systemu powinien wynikać z analizy, a nie z przyzwyczajenia ekipy montażowej.
Ja zwracam uwagę przede wszystkim na kilka praktycznych punktów:
- Wyższe punkty budynku muszą być objęte ochroną, a nie tylko sam środek dachu.
- Przewody odprowadzające nie powinny być przypadkowo prowadzone wokół okien, rynien i elementów łatwych do uszkodzenia.
- Połączenia przy fotowoltaice i innych instalacjach metalowych trzeba zaplanować wcześniej, a nie dopiero po montażu paneli.
- Przegląd po modernizacji dachu, ociepleniu albo wymianie pokrycia jest konieczny, bo łatwo wtedy naruszyć ciągłość systemu.
- Korozja i luz na złączach to realny problem, a nie detal kosmetyczny.
W praktyce właśnie przegląd decyduje o tym, czy system działa dalej tak, jak został zaprojektowany. Piorunochron nie jest elementem, który montuje się raz na zawsze i zapomina. Po kilku latach eksploatacji trzeba sprawdzić stan połączeń, ciągłość przewodów i ogólną kondycję uziomu. Jeśli budynek przeszedł większy remont, kontrola powinna być wykonana ponownie.
To ważne także z jeszcze jednego powodu: w nowoczesnym domu z pompą ciepła, automatyką, rekuperacją i elektroniką sterującą koszt awarii bywa wyższy niż koszt samej ochrony. I właśnie dlatego warto patrzeć na odgromówkę szerzej niż tylko przez pryzmat jednego metalowego elementu na dachu.
Co warto zapamiętać, zanim uznasz temat za zamknięty
Najbardziej użyteczna myśl jest prosta: instalacja odgromowa ma przejąć ryzyko, a nie je „usunąć”. Działa dobrze wtedy, gdy tworzy spójną drogę dla prądu, ma poprawne uziemienie i jest uzupełniona o ochronę przeciwprzepięciową wewnątrz budynku.
Jeśli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: dobrze zaprojektowana ochrona odgromowa nie walczy z burzą, tylko przeprowadza jej energię tam, gdzie nie zrobi szkody. W domu jednorodzinnym, na dachu z fotowoltaiką i w budynku pełnym elektroniki to różnica między kontrolą a przypadkiem.
Dlatego przy planowaniu, montażu i przeglądzie najważniejsze są nie efektowne elementy na dachu, ale poprawny projekt, staranne połączenia i sensowna współpraca z ogranicznikami przepięć.
