Dobry schemat instalacji sterownika grzewczego nie jest ozdobą dokumentacji. To mapa, dzięki której wiadomo, gdzie kończy się sterowanie pompą, gdzie zaczyna się logika zaworów, a gdzie trzeba trzymać się osobnego obwodu zasilania. W rozwiązaniach TECH najwięcej zależy od tego, czy instalacja ma jeden obieg, kilka stref, zawór mieszający czy zdalny nadzór z aplikacji.
Najpierw sprawdź, jaki obieg ma sterować sterownik, a dopiero potem patrz na kreski
- Schematy TECH są poglądowe i nie zastępują projektu instalacji CO.
- W praktyce trzeba osobno rozróżnić obwody 230 V, sygnały z czujników i komunikację RS.
- Wersja przewodowa, bezprzewodowa i układ z rozdzielaczem RS to trzy różne scenariusze montażu.
- W instalacjach podłogowych i z zaworem mieszającym liczy się kolejność elementów, nie tylko ich obecność.
- Przed montażem warto sprawdzić liczbę stref, liczbę źródeł ciepła i zgodność konkretnego modelu z modułem internetowym.
Co naprawdę pokazuje schemat instalacji sterownika
Ja zaczynam od jednej prostej zasady: schemat nie mówi wszystkiego, ale mówi wystarczająco dużo, żeby nie pomylić funkcji urządzeń. W dokumentacji TECH znajdziesz przede wszystkim połączenia, które pokazują możliwości rozbudowy sterownika, a nie kompletny projekt hydrauliczny. To ważna różnica, bo projekt instalacji powinien uwzględniać także elementy odcinające, zabezpieczenia i realny układ rur.
Na schemacie zwykle widać kilka grup elementów: sterownik główny, czujniki temperatury, pompę, siłownik zaworu, regulatory pokojowe i moduły komunikacji. Czasem pojawiają się też styki napięciowe 230 V, styki beznapięciowe albo magistrala RS, czyli przewód komunikacyjny między urządzeniami. Jeśli rozumiem ten podział, dużo łatwiej oceniam, co jest sterowaniem, a co zwykłym zasilaniem.
Dla mnie to pierwszy filtr jakości: jeśli schemat nie pozwala szybko rozróżnić sygnału od zasilania, to jeszcze nie czas na montaż. Dopiero gdy ten podział jest jasny, warto przejść do samych oznaczeń i połączeń.
Jak czytać oznaczenia i połączenia bez zgadywania
W schematach TECH nie szukam „ładnego rysunku”, tylko funkcji każdego bloku. Najwięcej błędów bierze się z tego, że ktoś traktuje ikonę pompy, czujnika albo modułu RS jak dekorację, a potem podpina wszystko według intuicji. W praktyce najpierw sprawdzam, jaki sygnał dany element ma przekazywać i czy pracuje na 230 V, czy na niskim napięciu.
| Element na schemacie | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Sterownik główny | Koordynuje pracę pomp, zaworów i stref | Sprawdzam model, liczbę wyjść i obsługiwane algorytmy |
| Czujnik temperatury | Podaje informację o temperaturze w obiegu lub pomieszczeniu | Liczy się miejsce montażu i typ czujnika |
| Pompa obiegowa | Wymusza przepływ w danym obiegu | Patrzę na zasilanie 230 V i warunek załączenia |
| Siłownik zaworu mieszającego | Otwiera lub przymyka zawór, regulując temperaturę zasilania | Dobieram zgodność z napięciem i sposobem sterowania |
| Moduł internetowy lub RS | Rozszerza nadzór i komunikację | Sprawdzam kompatybilność z konkretnym sterownikiem |
| Rozdzielacz RS-2 / RS-8 | Ułatwia podłączenie kilku urządzeń do jednego wyjścia | RS-2 obsługuje 2 urządzenia, RS-8 daje większą rozbudowę instalacji |
Przy stykach napięciowych podłącza się urządzenia zasilane napięciem sieciowym 230 V, a styki beznapięciowe działają jak prosty sygnał zwarty/rozwarty. To ma znaczenie nie tylko dla bezpieczeństwa, ale też dla doboru przewodu i późniejszego serwisu. Ja zawsze zakładam, że jeśli dokumentacja konkretnego modelu wymaga kabla czterożyłowego, nie warto improwizować z innym układem żył.
Kiedy te oznaczenia są już oswojone, można przejść do konkretnych układów spotykanych najczęściej w domach.
Najczęstsze układy połączeń w ogrzewaniu domowym
W praktyce spotykam trzy sytuacje, które powracają najczęściej: sama podłogówka, układ mieszany z pompą i zaworem oraz instalacja, w której trzeba spiąć kilka źródeł ciepła. To właśnie tutaj schemat TECH najbardziej pomaga, bo pokazuje nie tylko pojedynczy sterownik, ale cały sposób pracy instalacji.
Ogrzewanie podłogowe ze strefami
W systemie przewodowym montaż różni się od rozwiązania bezprzewodowego, a TECH wprost przypomina, żeby powierzyć go wykwalifikowanemu instalatorowi. W praktyce przewód od regulatora, czujnika podłogi i siłowników trzeba prowadzić czytelnie, bo później każda pomyłka potrafi wydłużyć uruchomienie o kilka godzin. Dla mnie ten wariant jest dobry wtedy, gdy liczy się stabilność i przewidywalność, a nie szybki montaż bez prowadzenia kabli.
Układ z zaworem mieszającym i pompą
Tu schemat jest bardziej wymagający, bo sterownik nie tylko włącza pompę, ale też pilnuje pracy obiegu mieszającego. Rodzina i-2, i-3 i i-3 PLUS może obsługiwać 2 albo 3 obiegi z zaworami mieszającymi, a w bardziej rozbudowanych konfiguracjach dochodzą algorytmy dla dodatkowych pomp, bufora czy CWU. To już nie jest prosty termostat, tylko realny koordynator instalacji. Jeśli kocioł wspiera OpenTherm, i-3 PLUS daje dodatkową warstwę integracji, co w praktyce upraszcza współpracę źródeł ciepła.
Przeczytaj również: Grzejnik grzeje nierówno? Diagnoza i naprawa krok po kroku
Instalacja z kilkoma źródłami ciepła
W domach z kotłem, pompą ciepła, kominkiem albo kolektorami słonecznymi schemat musi pokazać logikę pracy całego układu, a nie tylko pojedynczy obieg. TECH opisuje takie sterowniki jako rozwiązanie dla instalacji z wieloma źródłami ciepła, bo wtedy ważne staje się priorytetowanie źródeł, synchronizacja pomp i sensowne przełączanie obiegów. Tu każdy błąd w schemacie jest droższy niż w prostym układzie, bo potrafi zaburzyć pracę całego systemu.
Najkrócej mówiąc: w podłogówce liczy się strefa i siłowniki, w układzie mieszającym liczy się obieg i temperatura zasilania, a przy kilku źródłach ciepła liczy się logika całego systemu. Ale nawet dobry układ nie uratuje instalacji, jeśli popełni się kilka typowych błędów montażowych.
Błędy, które najczęściej psują efekt
Najczęstszy błąd, jaki widzę, to traktowanie schematu jak uniwersalnego rysunku do każdego domu. TECH wprost zaznacza, że pokazane połączenia są poglądowe i nie zastępują projektu instalacji CO, więc kopiowanie ich 1:1 bez weryfikacji to proszenie się o poprawki. Drugi problem to mieszanie obwodów 230 V z sygnałami sterującymi na jednym odcinku bez porządnego rozdzielenia przewodów.
- podłączenie urządzenia do niewłaściwego typu styku,
- użycie innego przewodu niż przewiduje dokumentacja modelu,
- brak opisu kabli przed zamknięciem rozdzielni,
- pominięcie czujnika tam, gdzie algorytm go wymaga,
- założenie, że moduł internetowy zadziała bez zgodnego sterownika bazowego.

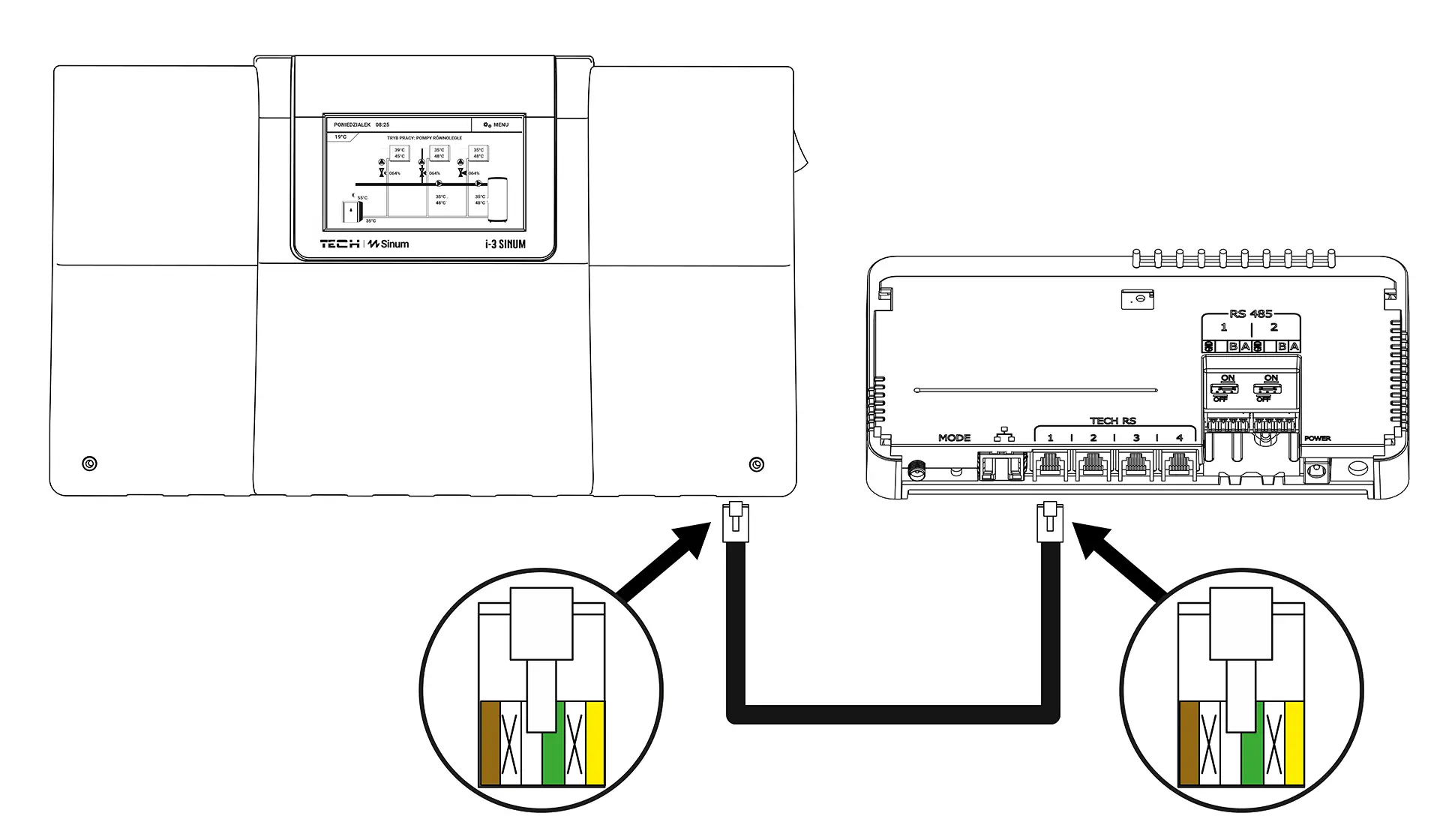

Przy regulatorach pokojowych i modułach komunikacyjnych zwracam też uwagę na sposób połączenia. Niektóre urządzenia TECH pracują na kablu czterożyłowym, więc jeśli ktoś próbuje skrócić drogę i podłącza je przypadkowo, później trudno dojść, czy problem leży w elektronice, czy tylko w okablowaniu. Na etapie montażu to właśnie porządek w przewodach oszczędza najwięcej czasu.
Kiedy odfiltruję te błędy, dopiero wtedy porównuję warianty sterowania i wybieram ten, który ma sens dla danej instalacji.
Jak dobrać wariant do instalacji, a nie do samej marki
Tu zwykle doradzam prosty filtr: liczba obiegów, liczba stref, rodzaj źródła ciepła i potrzeba zdalnej obsługi. Jeśli układ jest prosty, zwykły regulator pokojowy albo pojedynczy moduł obiegu wystarczy. Gdy pojawiają się dwa lub trzy obiegi z zaworami mieszającymi, sens zaczyna mieć sterownik instalacyjny, a przy większej liczbie urządzeń warto sprawdzić komunikację RS i możliwość rozdzielenia sygnałów.
| Wariant | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Prosty regulator pokojowy | Jedna strefa, jedno źródło ciepła | Mało elementów, łatwe uruchomienie | Nie zarządza całą instalacją |
| Sterownik do instalacji | 2-3 obiegi, zawory mieszające, pompy | Lepsza kontrola całego układu | Wymaga dokładniejszego projektu |
| Rozbudowa o RS i internet | Więcej urządzeń i nadzór z aplikacji | Łatwiejsza diagnostyka i podgląd pracy | Trzeba potwierdzić kompatybilność modelu |
Warto pamiętać, że TECH przewiduje rozbudowę wybranych sterowników o moduł internetowy ST-505 albo WiFi RS, dzięki czemu instalacją można sterować z aplikacji. Ja zawsze sprawdzam to przed zakupem, bo późniejsza rozbudowa jest możliwa tylko w granicach danego modelu i jego wersji. To drobiazg, który często decyduje o tym, czy instalacja będzie wygodna przez lata, czy tylko na etapie pierwszego uruchomienia.
Przed montażem zostaje jeszcze jedna rzecz: dobrze przygotowane dane wejściowe. Bez nich nawet najlepszy schemat trzeba będzie poprawiać.
Co przygotować, zanim instalator zacznie podłączenia
Jeśli mam jednym ruchem ograniczyć liczbę poprawek, proszę o pięć informacji: jakie jest źródło ciepła, ile jest obiegów, ile stref ma sterowanie, czy potrzebna jest aplikacja i czy w grę wchodzi zawór mieszający. Przy układach z podłogówką dorzucam jeszcze informację o czujniku podłogowym, bo to on często zmienia logikę działania regulatora pokojowego.
- typ źródła ciepła: kocioł, pompa ciepła, kominek, układ mieszany,
- liczba obiegów i stref,
- czy instalacja ma być przewodowa, czy bezprzewodowa,
- czy potrzebny jest dostęp z aplikacji,
- czy sterownik ma obsłużyć pompę, zawór, bufor lub CWU.
Im lepiej opiszę te punkty na starcie, tym bliżej jestem schematu, który da się wdrożyć bez zgadywania. W praktyce właśnie tak wygląda sensowna praca z dokumentacją TECH: najpierw dobór układu, potem czytanie schematu, a na końcu montaż i testy.
