Najważniejsze zasady, które robią różnicę już przy montażu
- Czujnik najlepiej prowadzić w peszlu lub rurce ochronnej, zakończonej tak, by dało się go później wymienić.
- Końcówka sensora powinna trafić między dwa równoległe odcinki przewodu grzewczego, a nie na kabel.
- Trzeba unikać miejsc przy stałych meblach, źródłach ciepła i strefach, które nagrzewają się nieregularnie.
- Przed zasypaniem lub zalaniem posadzki warto sprawdzić czujnik i zrobić zdjęcie przebiegu instalacji.
- Najdroższe w skutkach są błędy, których nie widać od razu: brak osłony, zły promień gięcia i umieszczenie sensora w złym miejscu.
Najpierw ustal, jaki czujnik instalujesz
W praktyce pod nazwą „czujnik temperatury ogrzewania podłogowego” mogą kryć się trzy różne rozwiązania. I właśnie tutaj zaczynają się nieporozumienia, bo od typu instalacji zależy nie tylko sam montaż, ale też to, co czujnik ma w ogóle kontrolować.
| Wariant | Co mierzy | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Czujnik podłogowy | Temperaturę posadzki | Przy elektrycznych matach i kablach grzewczych, gdy chcesz ograniczyć temperaturę podłogi | Musi być włożony w osłonę i umieszczony w strefie równomiernego grzania |
| Czujnik pokojowy | Temperaturę powietrza | Gdy sterowanie ma reagować głównie na warunki w pomieszczeniu | Sam nie chroni podłogi przed przegrzaniem |
| Układ mieszany | Powietrze i podłogę | Gdy liczy się komfort i jednocześnie limity temperatury wykończenia | Wymaga zgodnego termostatu i poprawnych ustawień |
W elektrycznym ogrzewaniu podłogowym czujnik podłogowy jest zwykle elementem termostatu i odpowiada za to, by powierzchnia nie grzała za mocno. W instalacjach wodnych sytuacja bywa inna: częściej steruje się temperaturą zasilania, a czujnik w posadzce jest dodatkiem zależnym od automatyki. Ja zawsze zaczynam od sprawdzenia dokumentacji termostatu, bo od kompatybilności zależy więcej niż od samego miejsca montażu.
To ważne także z praktycznego powodu: przy panelach, winylu czy drewnie producent wykończenia często narzuca limit temperatury powierzchni. Bez sensora albo bez jego poprawnego ustawienia łatwo przekroczyć ten próg i stracić gwarancję na podłogę. Następny krok to przygotowanie miejsca, które pozwoli temu czujnikowi pracować bez zakłóceń.
Co przygotować przed montażem
Jeśli instalacja jest jeszcze otwarta, montaż jest prosty. Jeśli posadzka jest już gotowa, pozostaje bruzdowanie i trzeba działać ostrożniej. Ja wolę mieć wszystko przygotowane wcześniej, bo wtedy czujnik trafia dokładnie tam, gdzie trzeba, a nie tam, gdzie akurat została wolna przestrzeń.
Narzędzia
- peszel lub rurka ochronna do czujnika,
- miarka i marker do wyznaczenia trasy,
- nóż do bruzd, bruzdownica albo dłuto, zależnie od podłoża,
- taśma do zabezpieczenia końcówki rurki,
- multimetr do prostego sprawdzenia czujnika przed zamknięciem posadzki,
- odkurzacz lub szczotka do oczyszczenia kanału.
Przeczytaj również: Jak ustawić piec gazowy dwufunkcyjny - Oszczędzaj gaz!
Materiały
- sam czujnik kompatybilny z termostatem,
- przewód sensora, jeśli jest osobny,
- osłona prowadząca, najlepiej z możliwością późniejszej wymiany czujnika,
- materiał do zamknięcia bruzdy lub wyrównania podłoża.
Najważniejsza rzecz, którą sprawdzam przed startem, to zgodność sensora z regulatorem. Sam fakt, że czujnik „pasuje fizycznie”, niczego jeszcze nie gwarantuje. Jeśli termostat nie obsługuje danego typu sondy, cała instalacja będzie działać źle albo wcale. Z takim zapleczem można przejść do samego montażu.
Montaż czujnika temperatury podłogowej krok po kroku
W tej części opisuję układ, który działa najpewniej przy elektrycznej podłogówce. Jeśli montujesz czujnik w istniejącej posadzce, kolejność będzie podobna, ale część prac wykonasz w bruzdzie, a nie przed wylaniem warstw wykończeniowych.
-
Wyznacz trasę od termostatu do podłogi. Czujnik musi dojść do puszki regulatora bez ostrych załamań. Zostaw taki przebieg, żeby przewód dało się później wyciągnąć i wymienić samą sondę, bez kucia połowy ściany.
-
Wykonaj kanał pod peszel. Bruzda ma pomieścić rurkę ochronną i nie wypchnąć warstwy wykończeniowej. Kanał prowadź płynnie, bez ciasnych łuków, bo zbyt mocne zagięcie utrudni późniejszą wymianę czujnika.
-
Ułóż peszel tak, by końcówka znalazła się w strefie grzania. Koniec rurki powinien wejść między dwa równoległe odcinki przewodu grzewczego. To właśnie tam czujnik mierzy najbardziej wiarygodnie. Końcówkę osłoń i zamknij tak, aby do środka nie dostała się zaprawa ani wilgoć.
-
Nie prowadź sensora na kablu grzewczym. Przewód czujnika nie może krzyżować się z przewodem grzewczym ani leżeć bezpośrednio na nim. Gdy czujnik dotyka kabla, odczyt robi się zbyt wysoki i regulator zaczyna sterować podłogą nerwowo.
-
Wsuwaj sondę dopiero po przygotowaniu trasy. Sam czujnik powinien wejść w osłonę gładko, bez wciskania na siłę. Jeśli czujesz opór, lepiej zatrzymać się i poprawić tor prowadzenia niż uszkodzić przewód.
-

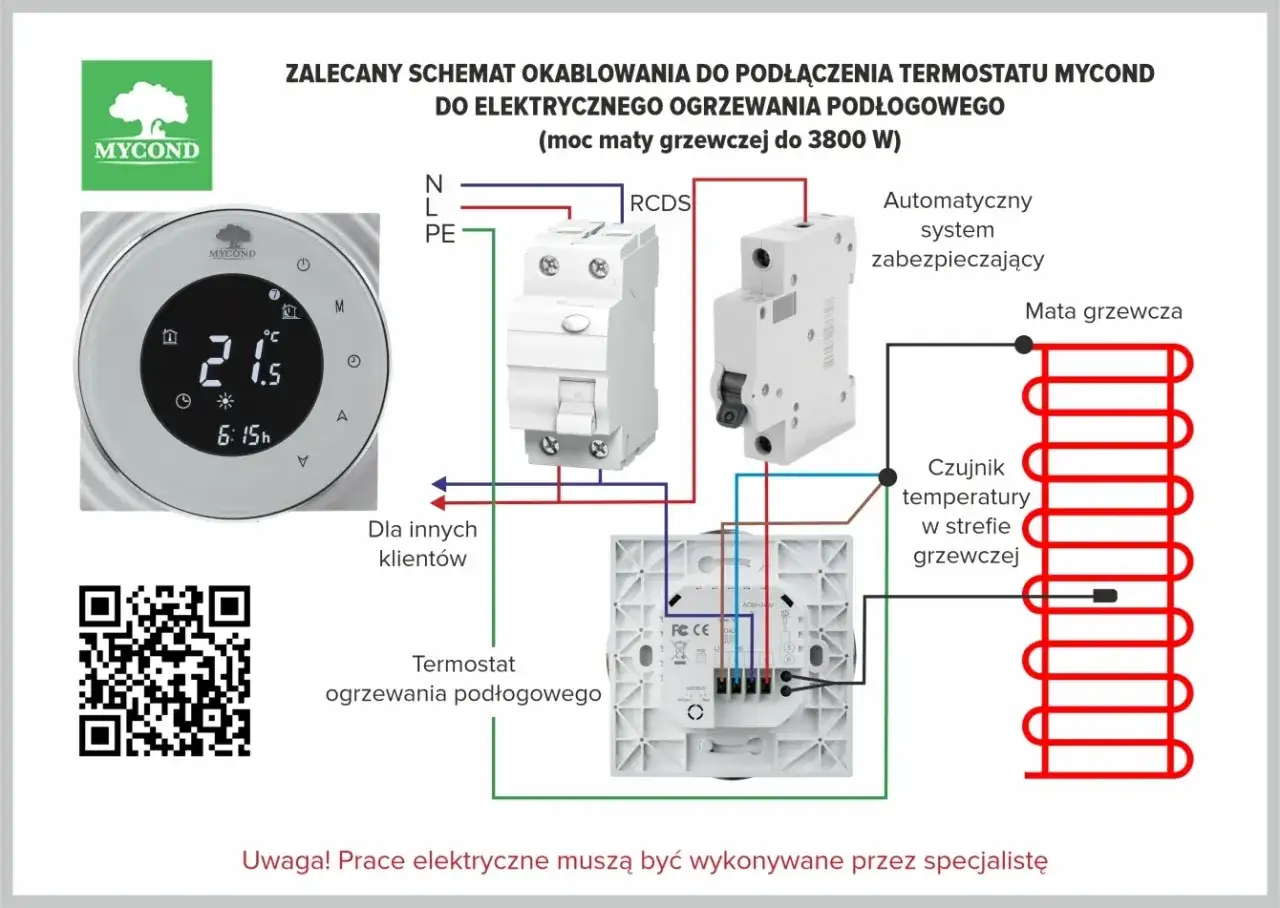

Podłącz przewód do termostatu zgodnie ze schematem producenta. Tu nie ma miejsca na zgadywanie. Różne regulatory mają różny układ zacisków, a błędne podłączenie potrafi wyglądać jak awaria czujnika, choć problem leży tylko w okablowaniu.
-
Sprawdź działanie przed zamknięciem posadzki. Na tym etapie warto zweryfikować, czy termostat widzi czujnik i czy odczyt mieści się w rozsądnym zakresie. Jeśli coś nie gra, teraz poprawka zajmuje kilka minut, a po zalaniu robi się z tego poważny remont.
Ta kolejność ma sens dlatego, że czujnik ma działać przez lata, a nie tylko do momentu pierwszego uruchomienia. Największą różnicę robi nie sam moment wsunięcia sondy, tylko to, czy zostawiłeś sobie drogę odwrotu. I właśnie to prowadzi do kolejnego punktu: gdzie dokładnie taki czujnik daje wiarygodny odczyt.
Gdzie czujnik działa najlepiej
Najlepsze miejsce to takie, w którym temperatura podłogi jest reprezentatywna dla całej strefy grzania. Sensor nie powinien „widzieć” zimnego brzegu przy ścianie, strefy przy oknie balkonowym ani miejsca pod stałą zabudową. Gdy odczyt jest zafałszowany, termostat zaczyna żyć własnym życiem.
- Środek strefy grzewczej - czujnik ma mierzyć warunki z miejsca, które rzeczywiście pracuje jak reszta podłogi.
- Między dwoma równoległymi przewodami - to najpewniejszy układ dla mat i kabli grzejnych.
- Z dala od stałych mebli - szafka, wanna, lodówka czy wyspa kuchenna mogą zaburzać lokalną temperaturę.
- Z dala od promieni słońca i innych źródeł ciepła - przy dużym nasłonecznieniu albo przy rurach z ciepłą wodą odczyt bywa przekłamany.
- Nie pod dywanem lub grubą wycieraczką - taka warstwa izoluje i może podnosić temperaturę punktowo, mimo że reszta podłogi jest chłodniejsza.
W praktyce najlepiej myśleć o czujniku jak o reprezentancie całej strefy, a nie o „punkcie pomiaru gdziekolwiek”. Zbyt blisko ściany albo w pobliżu elementu, który zbiera ciepło, dostajesz odczyt, który nie opisuje realnej pracy ogrzewania. To właśnie z takich pozornie drobnych decyzji biorą się późniejsze skargi, że podłoga raz grzeje za mocno, a raz za słabo.
Najczęstsze błędy przy montażu czujnika
Przy takich instalacjach powtarzają się te same potknięcia. Część z nich widać od razu, ale najgorsze są błędy, które przez kilka tygodni nie dają żadnego sygnału, a potem wychodzą przy pierwszym sezonie grzewczym.
- Brak osłony - bez peszla wymiana czujnika kończy się kuciem i ryzykiem uszkodzenia posadzki.
- Sensor na kablu grzewczym - odczyt staje się zawyżony, a regulator wyłącza ogrzewanie za wcześnie.
- Za ciasny łuk peszla - sonda nie wchodzi swobodnie i późniejszy serwis robi się trudny albo niemożliwy.
- Końcówka bez zabezpieczenia - zaprawa, klej lub wilgoć potrafią zablokować rurkę na stałe.
- Przypadkowe miejsce montażu - przy ścianie, pod meblem lub przy źródle ciepła sensor mierzy złą temperaturę.
- Brak testu przed zamknięciem - to najdroższy błąd, bo poprawka po ułożeniu warstw wykończeniowych bywa bardzo pracochłonna.
- Brak dokumentacji - bez zdjęcia i szkicu po latach nikt nie pamięta, gdzie dokładnie biegnie peszel.
Ja zawsze zakładam, że kiedyś ktoś będzie musiał ten czujnik wymienić. Jeśli miejsce montażu i prowadzenie osłony nie pozwalają na serwis bez demolki, instalacja jest zrobiona tylko „na teraz”, a nie porządnie. Następny krok to szybka kontrola przed zasypaniem lub zalaniem podłogi.
Co sprawdzić zanim zasypiesz albo zalejesz posadzkę
To moment, w którym można jeszcze uratować całą instalację bez większych kosztów. Jeśli czujnik ma pracować w podłodze przez lata, powinien przejść minimum trzy proste kontrole.
- Test ciągłości i oporu - jeśli producent podaje wartość nominalną lub tabelę pomiarową, porównaj odczyt z realną temperaturą otoczenia.
- Sprawdzenie widoczności w termostacie - regulator powinien wykryć czujnik i pokazać logiczny odczyt, a nie błąd lub skrajnie nierealną wartość.
- Zdjęcie i szkic przebiegu - zrób dokumentację zanim przykryjesz całość. To nie formalność, tylko zabezpieczenie na przyszłość.
Jeśli wszystko wygląda poprawnie, zostaw w puszce termostatu trochę luzu na przewodzie, ale bez przesady. Chodzi o to, żeby dało się odłączyć i ponownie podłączyć czujnik bez wyciągania instalacji z całej ściany. Właśnie ten detal decyduje, czy późniejszy serwis zajmie kwadrans, czy pół dnia.
Zostaw sobie możliwość wymiany bez kucia
Najmniej problemów daje montaż, który zakłada przyszłą awarię jako normalny scenariusz, a nie zaskoczenie. Dlatego peszel nie jest dodatkiem „dla ambitnych”, tylko podstawowym zabezpieczeniem. Jeśli końcówka osłony jest dobrze poprowadzona, a czujnik siedzi w niej swobodnie, wymiana sprowadza się do wyjęcia sondy i włożenia nowej.
Jeżeli masz wątpliwość, czy dany regulator, przewód albo sposób prowadzenia czujnika są zgodne z instalacją, lepiej zatrzymać się na etapie montażu niż później poprawiać wszystko po uruchomieniu. Przy 230 V nie ma sensu udawać pewności, jeśli schemat nie jest jasny. W praktyce najbezpieczniej działa prosta zasada: czujnik ma być dostępny, osłonięty i umieszczony w strefie równomiernego grzania.
Jeśli zrobisz to właśnie tak, podłogówka będzie sterować się spokojnie, a sam czujnik przestanie być elementem, o którym przypominasz sobie dopiero wtedy, gdy coś przestaje działać.
