Sterownik od podłogówki nie jest tylko prostym włącznikiem. W praktyce odpowiada za współpracę z czujnikiem, siłownikami, pompą albo przewodem grzejnym, więc od poprawnego podłączenia zależy zarówno komfort, jak i bezpieczeństwo instalacji. Poniżej pokazuję, jak podłączyć sterownik do ogrzewania podłogowego w dwóch najczęstszych wariantach i na co patrzę najpierw, żeby nie zgadywać przy zaciskach.
Co trzeba wiedzieć, zanim podłączysz sterownik do podłogówki
- Wodna podłogówka zwykle pracuje przez listwę sterującą, siłowniki na rozdzielaczu i przekaźnik pompy lub źródła ciepła.
- Elektryczna podłogówka wymaga połączenia termostatu z przewodem grzejnym i czujnikiem podłogowym.
- Przy instalacjach 230 V montaż powinien wykonać kwalifikowany elektryk, a przy elektrycznej podłogówce nie wolno zgadywać po kolorach przewodów.
- Czujnik podłogowy prowadzę w peszlu, z dala od słońca, przeciągów i miejsc, w których pracują drzwi.
- Najczęstszy błąd to pomylenie napięć 24 V i 230 V albo założenie, że każdy sterownik działa tak samo.
Zacznij od rozpoznania typu instalacji
Pierwszy błąd, który widzę najczęściej, to próba traktowania wszystkich sterowników tak samo. Inaczej pracuje termostat przy kablu grzejnym, inaczej listwa przy siłownikach na rozdzielaczu, a jeszcze inaczej system bezprzewodowy z odbiornikiem przy kotle. Ja zaczynam więc od jednego pytania: czy mam instalację wodną, elektryczną czy hybrydową, bo od tego zależy cały schemat połączeń.
W praktyce słowo „sterownik” bywa używane zamiennie z termostatem pokojowym, listwą i modułem centralnym, ale przy montażu to rozróżnienie ma znaczenie. Jeśli pomylisz funkcje tych elementów, łatwo kupić niekompatybilny osprzęt albo podłączyć wszystko poprawnie tylko na papierze.
| Typ instalacji | Co zwykle łączysz | Na co uważać |
|---|---|---|
| Wodna | Termostat, listwę, siłowniki NC, pompę lub kocioł | Termostat daje sygnał, a listwa rozdziela go na strefy |
| Elektryczna | Termostat, zasilanie, przewód grzejny, czujnik podłogowy, przewód ochronny | Tu liczy się zgodność z diagramem i bezpieczeństwo 230 V |
| Bezprzewodowa | Termostat, odbiornik lub bramkę, czasem aplikację | Radiowy panel nadal wymaga lokalnego modułu przy instalacji |
W większych domach spotyka się też listwy, które obsługują kilka stref i kilkanaście siłowników, więc limit producenta trzeba sprawdzić przed zakupem, a nie dopiero na etapie montażu. Kiedy typ instalacji jest już jasny, można przejść do samej architektury połączeń.
Jak wygląda układ połączeń w praktyce
Dla mnie najwygodniej myśleć o podłogówce jak o łańcuchu decyzji: termostat wykrywa potrzebę grzania, listwa lub moduł centralny otwiera odpowiednią strefę, a siłowniki uruchamiają przepływ w pętli. W nowszych listwach i sterownikach spotyka się też wyjście na pompę obiegową oraz przekaźnik kotła, który startuje, gdy choć jedna strefa woła o ciepło.
W układzie wodnym
W instalacji wodnej termostat pokojowy nie steruje bezpośrednio pętlą grzewczą. Najczęściej wysyła sygnał do listwy sterującej, a ta zasila odpowiedni siłownik na rozdzielaczu. Siłownik NC, czyli normalnie zamknięty, otwiera pętlę dopiero po podaniu napięcia, dlatego bez prądu obieg zostaje zamknięty. To ważne, bo przy zaniku zasilania instalacja nie zachowuje się przypadkowo.
Jeśli układ jest większy, sprawdzam też, czy centralka ma wyjście na pompę i źródło ciepła. W dobrze zaprojektowanym systemie kocioł albo pompa startują wtedy, gdy przynajmniej jedna strefa zgłasza zapotrzebowanie, a nie cały czas „na wszelki wypadek”. Dzięki temu podłogówka pracuje spokojniej i zużywa mniej energii.
W układzie elektrycznym
Przy elektrycznej podłogówce logika jest prostsza, ale sam montaż wymaga większej dyscypliny. Termostat łączy się z zasilaniem, z obciążeniem, czyli matą lub kablem grzejnym, oraz z czujnikiem podłogowym. Dodatkowo ekran lub oplot przewodu grzejnego podłącza się do przewodu ochronnego PE, zgodnie ze schematem producenta. Tu nie ma miejsca na domysły, bo jedno błędne połączenie potrafi zatrzymać cały obwód.
W praktyce najważniejsze są trzy tory: zasilanie, wyjście na element grzejny i odczyt z czujnika. Jeśli któryś z nich jest źle opisany albo pomylony, sterownik będzie działał pozornie poprawnie, ale nie osiągnie zadanej temperatury albo zacznie wariować po kilku minutach pracy.
Przeczytaj również: Moduł sterowania oświetleniem - Wybierz mądrze!
Gdzie prowadzę czujnik podłogowy
Czujnik prowadzę w peszlu albo rurce ochronnej, tak żeby dało się go w razie potrzeby wymienić bez kucia posadzki. Umieszczam go w miejscu, które nie jest narażone na bezpośrednie słońce, przeciąg z drzwi ani lokalne przegrzewanie od innych źródeł ciepła. To prosty detal, ale właśnie on decyduje, czy odczyt będzie wiarygodny.
- Peszel powinien dochodzić do samej podłogi, a jego koniec nie może „wisieć” w warstwie kleju lub wylewki.
- Czujnik najlepiej prowadzić między przewodami grzejnymi, a nie bezpośrednio nad nimi.
- Warto zachować równy odstęp od przewodów grzejnych i nie prowadzić go z ostrymi załamaniami, bo zbyt ciasny łuk utrudnia wymianę.
- W strefach mokrych zawsze sprawdzam wymagania IP dla konkretnego termostatu i lokalizację montażu.
Jeśli czujnik jest źle ułożony, sterownik nie „widzi” temperatury podłogi, tylko przypadkowy punkt w posadzce, a wtedy cały komfort zaczyna zależeć od szczęścia. Gdy układ masz już w głowie, łatwiej dobrać właściwą kolejność podłączenia.

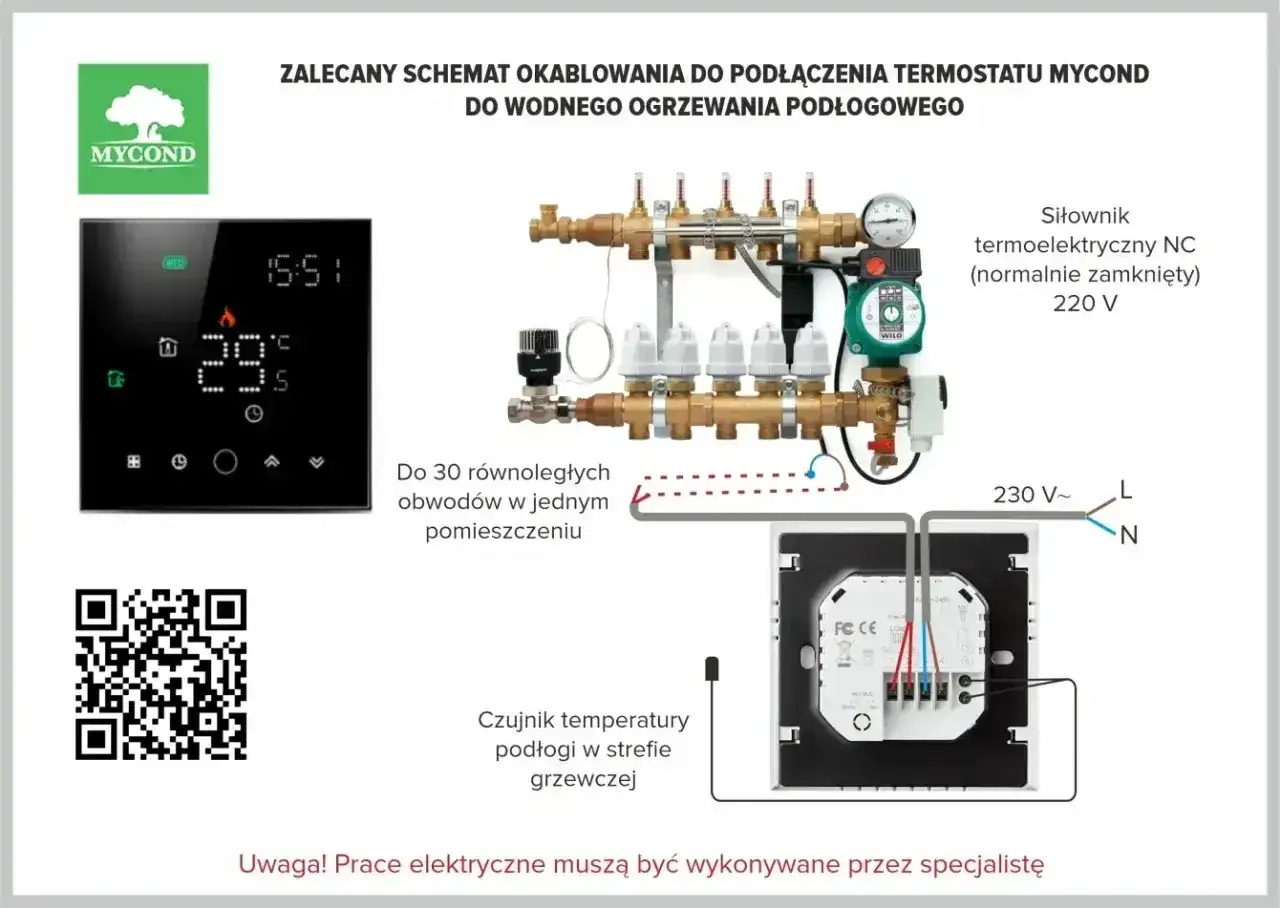

Jak podłączyć sterownik w instalacji wodnej
Tu najczęściej pracuję z termostatem pokojowym, listwą sterującą i siłownikami na rozdzielaczu. W praktyce wszystkie przewody schodzą do jednego punktu, co bardzo ułatwia serwis, ale tylko wtedy, gdy od początku zachowasz porządek i nie pomylisz stref.
- Sprawdzam napięcie sterownika, listwy i siłowników, żeby nie mieszać 24 V z 230 V.
- Podłączam termostat do odpowiedniego wejścia strefowego na listwie albo do odbiornika, jeśli system jest bezprzewodowy.
- Przypisuję siłowniki do konkretnych pętli na rozdzielaczu i sprawdzam, czy są zgodne z typem NC.
- Wyprowadzam sygnał do pompy obiegowej i źródła ciepła, jeśli przewiduje to dany sterownik.
- Opisuję strefy, zanim zamknę rozdzielacz, bo po kilku dniach taka etykieta oszczędza więcej czasu niż się wydaje.
- Uruchamiam każdą strefę osobno i obserwuję, czy siłownik faktycznie otwiera pętlę oraz czy pompa reaguje na żądanie ciepła.
W rozbudowanych układach warto pamiętać o limicie producenta, bo jedna listwa nie zawsze obsłuży cały dom bez dodatkowych modułów rozszerzeń. W praktyce spotyka się konfiguracje od kilku do nawet 8 stref i kilkunastu siłowników, więc przy większym projekcie nie patrzę tylko na markę, ale na realną skalę instalacji. W elektrycznej podłogówce zasada jest podobna, ale margines błędu jest dużo mniejszy.
Jak podłączyć sterownik w elektrycznej podłogówce
Przy elektrycznym ogrzewaniu podłogowym nie improwizuję. Stała instalacja powinna być wykonana przez kwalifikowanego elektryka, a sam termostat montuję zgodnie ze schematem producenta, bo tu pomyłka w zaciskach może skończyć się uszkodzeniem układu albo brakiem grzania. W pomieszczeniach mokrych dodatkowo sprawdzam, czy wybrany model ma odpowiednią klasę ochrony i dopuszczenie do danej strefy montażowej.
- Wyłączam zasilanie i sprawdzam schemat konkretnego modelu, a nie tylko opis z pudełka.
- Mocuję termostat na ścianie, zwykle na typowej wysokości roboczej, z dala od bezpośredniego słońca, nawiewu i źródeł ciepła.
- Wprowadzam czujnik podłogowy w peszlu, najlepiej w miejscu równomiernie oddalonym od przewodów grzejnych i bez ostrych łuków w trasie.
- Podłączam zasilanie, wyjście na matę lub kabel grzejny oraz przewód ochronny, a ekran przewodu łączę z PE zgodnie z instrukcją.
- Na pierwsze uruchomienie ustawiam temperaturę testową ostrożnie i obserwuję, czy nagrzewanie przebiega równomiernie.
- Jeśli podłoga jest drewniana albo z materiału wrażliwego na temperaturę, traktuję czujnik podłogowy jako element obowiązkowy, a nie opcjonalny.
Najważniejszy detal to prowadzenie przewodu czujnika w rurce ochronnej. Producenci systemów elektrycznych bardzo często zalecają, żeby peszel był osadzony w podłodze, miał łagodny promień gięcia i kończył się w miejscu, w którym sensor można później wyjąć. W praktyce to właśnie ten element najczęściej decyduje, czy system będzie mierzył temperaturę sensownie, czy tylko „jakoś”.
Po takim montażu zostają już głównie te błędy, które psują efekt mimo poprawnie ułożonych przewodów.
Najczęstsze błędy, które psują działanie całego układu
W podłogówce problemy rzadko biorą się z jednego spektakularnego błędu. Zwykle to kilka drobiazgów, które razem robią chaos: zły typ napięcia, źle poprowadzony sensor, niepasujące siłowniki albo brak testu po montażu. Ja zawsze zaczynam od tych punktów, bo właśnie one najczęściej wracają w reklamacyjnych poprawkach.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Pomylenie 24 V i 230 V | Układ nie działa albo uszkadza elementy wykonawcze | Sprawdzam tabliczkę znamionową i schemat przed podłączeniem |
| Brak peszla dla czujnika podłogowego | Wymiana sensora staje się praktycznie niemożliwa | Prowadzę przewód w rurce ochronnej aż do strefy pomiaru |
| Termostat na słońcu albo przy drzwiach | Pomiary są przekłamane i temperatura faluje | Mocuję go na stabilnej ścianie, z dala od przeciągów i promieni słonecznych |
| Zły dobór siłownika do listwy | Pętla nie otwiera się albo zostaje otwarta stale | Sprawdzam typ NC/NO oraz zgodność napięcia |
| Brak testu wszystkich stref | Awaria wychodzi dopiero po zamknięciu prac | Testuję każdą pętlę osobno przed oddaniem instalacji |
| Ignorowanie równoważenia rozdzielacza | Jedne pomieszczenia grzeją za mocno, inne za słabo | Najpierw ustawiam hydraulikę, dopiero potem koryguję sterownik |
W strefach mokrych dochodzi jeszcze kwestia zgodności z wymaganiami producenta i ochrony IP, więc tam nie opieram się na domysłach. Jeśli te pułapki omijasz, końcowa konfiguracja jest zwykle szybka i przewidywalna.
Co sprawdzam przed pierwszym uruchomieniem, żeby podłogówka pracowała równo
Po złożeniu instalacji nie uruchamiam od razu wszystkiego na pełną moc. Najpierw sprawdzam pojedynczo każdą strefę, reakcję siłownika, start pompy i ewentualne wyjście na źródło ciepła. Dopiero potem ustawiam harmonogramy, bo dopiero wtedy widać, czy układ reaguje przewidywalnie, czy któraś strefa wyprzedza pozostałe.
W praktyce największą różnicę robi limit temperatury podłogi, zwłaszcza przy drewnie i innych wrażliwych okładzinach. Jeśli pomieszczenie grzeje nierówno, najpierw poprawiam równoważenie rozdzielacza i sprawdzam czujnik, a dopiero później podbijam nastawę na sterowniku. Dobrze podłączony układ nie wymaga codziennych korekt, tylko działa cicho w tle i trzyma zadaną temperaturę bez nerwowych skoków.
