Regulacja zaworu powrotnego grzejnika to prosty sposób na wyrównanie pracy instalacji, ale tylko wtedy, gdy robi się ją świadomie. W praktyce chodzi o ustawienie przepływu tak, żeby grzejniki nagrzewały się równomiernie, a kocioł albo pompa ciepła nie musiały walczyć z chaosem w obiegu. W tym artykule pokazuję, jak rozpoznać problem, jak bezpiecznie ustawić zawór i kiedy lepiej nie kręcić dalej, tylko szukać prawdziwej przyczyny.
Najważniejsze zasady regulacji zaworu powrotnego w jednym miejscu
- Zawór powrotny nie służy do codziennego sterowania temperaturą w pokoju, tylko do równoważenia przepływu.
- Przed regulacją warto odpowietrzyć grzejnik i zapisać pozycję startową zaworu.
- Bezpieczny punkt wyjścia to małe korekty, najczęściej po 1/4 obrotu, z testem po kilkunastu minutach.
- Jeśli problemem są szumy, zapchany filtr albo zapieczony trzpień, sama regulacja nie wystarczy.
- W większej instalacji lepszy efekt daje równoważenie całego układu niż poprawianie jednego grzejnika.
Co naprawdę robi zawór powrotny grzejnika

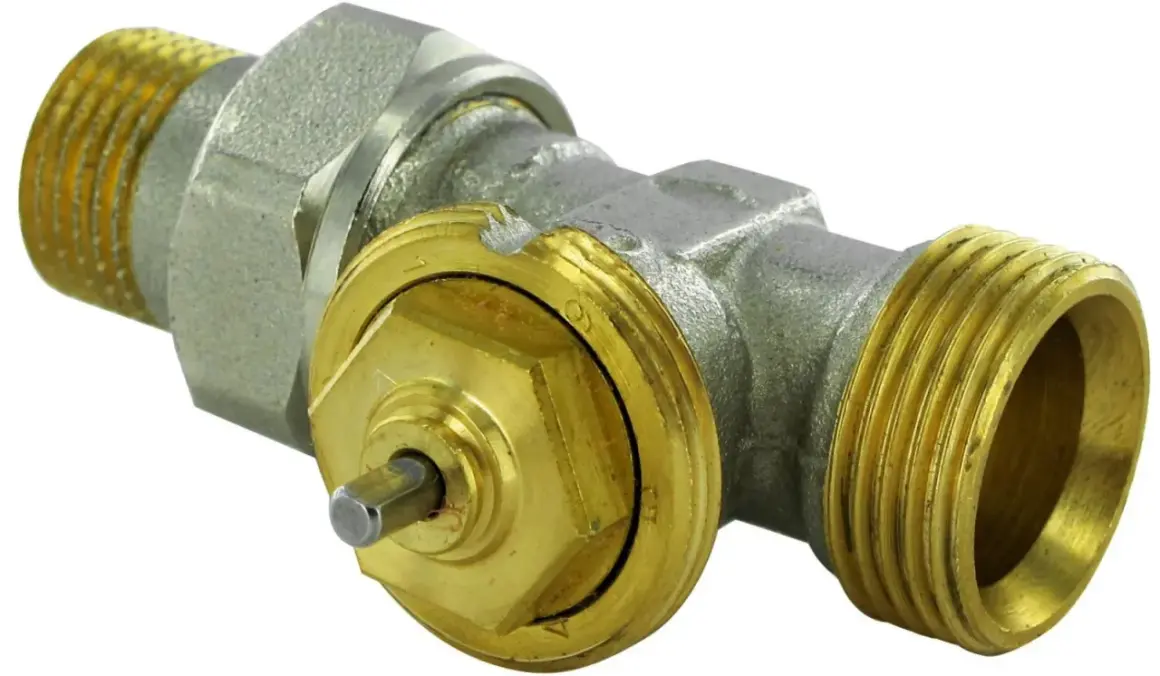

Na powrocie grzejnika zwykle znajduje się zawór odcinający albo zawór równoważący, często nazywany lockshield. Jego zadanie jest bardzo praktyczne: dławi przepływ wody przez grzejnik, żeby instalacja rozdzielała ciepło bardziej sprawiedliwie. W materiałach Danfossa właśnie zawór na powrocie jest wskazywany jako miejsce, w którym wykonuje się balansowanie instalacji, a nie na głowicy termostatycznej.| Element | Za co odpowiada | Jak go traktuję w praktyce |
|---|---|---|
| Zawór termostatyczny | Reaguje na temperaturę w pomieszczeniu i steruje komfortem | Używam go do codziennej regulacji temperatury |
| Zawór powrotny | Ustawia opór przepływu przez grzejnik | Reguluję go rzadziej, małymi krokami, głównie do równoważenia |
| Nastawa wstępna | Ogranicza przepływ już na etapie montażu lub serwisu | Traktuję ją jako punkt odniesienia dla całej instalacji |
To rozróżnienie jest ważne, bo wiele osób próbuje poprawiać komfort kręcąc przypadkowym zaworem. Tymczasem głowica termostatyczna reguluje temperaturę w pokoju, a zawór na powrocie ma dopilnować, żeby grzejniki bliżej źródła ciepła nie zabierały całego przepływu. Gdy znam tę różnicę, łatwiej oceniam, czy problem jest lokalny, czy dotyczy całej instalacji. I właśnie od tego zależy, czy regulacja w ogóle ma sens.
Kiedy regulacja ma sens, a kiedy problem leży gdzie indziej
Najczęściej sięgam po regulację zaworu powrotnego wtedy, gdy instalacja grzeje nierówno: jeden pokój robi się gorący szybko, a inny potrzebuje dużo czasu, żeby w ogóle ruszyć. Czasem dochodzą do tego szumy, gwizdanie albo sytuacja, w której kocioł włącza się i wyłącza zbyt często, bo woda wraca z najbliższych grzejników zbyt szybko. To klasyczny objaw złego rozkładu przepływu.
| Objaw | Co najczęściej oznacza | Co sprawdzam najpierw |
|---|---|---|
| Grzejnik grzeje tylko częściowo | Zapowietrzenie, osad albo zbyt mały przepływ | Odpowietrzenie i stan zaworu |
| Najbliższe grzejniki są bardzo gorące, dalsze letnie | Brak równowagi hydraulicznej | Delikatne przydławienie powrotu na najbliższych grzejnikach |
| Słychać szumy, gwizdy lub bulgotanie | Za duża prędkość przepływu | Zmniejszenie przepływu i sprawdzenie pracy pompy |
| Kocioł często startuje i zaraz się wyłącza | Taktowanie, czyli zbyt krótka praca na jednym cyklu | Rozkład przepływu i nastawy zaworów |
Jeżeli po odpowietrzeniu nadal mam zimne fragmenty grzejnika, nie zaczynam od dalszego dokręcania zaworu. Najpierw sprawdzam, czy nie ma brudu w instalacji, czy zawór nie jest zapieczony i czy sama pompa nie pracuje zbyt agresywnie. Sama regulacja ma sens wtedy, gdy układ jest drożny i szczelny. Jeśli tego brakuje, kręcenie pokrętłem tylko maskuje problem, zamiast go rozwiązać.
Jak ustawić zawór powrotny krok po kroku
Najpierw zapisuję pozycję wyjściową. To może być liczba pełnych obrotów od zamknięcia, zdjęcie telefonu albo po prostu zaznaczenie ustawienia na korpusie. Brzmi banalnie, ale później oszczędza sporo zgadywania. W praktyce regulacja ma być odwracalna, a nie robiona na wyczucie.
Gdy korygujesz jeden grzejnik
- Wyłącz ogrzewanie i pozwól instalacji ostygnąć. Regulacja na gorącym układzie daje mylące wyniki.
- Ustaw głowicę termostatyczną na maksimum, żeby zawór na zasilaniu nie fałszował pomiaru.
- Zdejmij kapturek z zaworu powrotnego. W wielu modelach pod spodem widać gniazdo pod imbus albo śrubokręt płaski.
- Sprawdź kierunek. Zwykle obrót zgodnie z ruchem wskazówek zegara przymyka przepływ, a w lewo go otwiera.
- Zacznij od małej korekty, najczęściej po 1/4 obrotu. Jeśli efekt jest zbyt słaby, dołóż kolejne drobne 1/8-1/4 obrotu.
- Po każdej zmianie odczekaj 15-20 minut i dopiero wtedy oceniaj rezultat. Grzejnik musi zdążyć zareagować.
Przeczytaj również: Moduł sterowania oświetleniem - Wybierz mądrze!
Gdy równoważysz kilka grzejników
- Zacznij od instalacji w stanie zimnym i otwórz wszystkie zawory do pozycji roboczej.
- Włącz ogrzewanie i zanotuj kolejność nagrzewania. Zwykle najbliższe źródła ciepła ruszają pierwsze.
- Grzejniki położone bliżej kotła albo pompy ciepła przydław bardziej, a dalszym zostaw nieco większy przepływ.
- Jeśli zawór ma skalę, traktuj ją jako punkt odniesienia, a nie jedyną prawdę. Każda instalacja ma inną bezwładność.
- Po jednej rundzie korekt wróć do testu z zimnego startu i sprawdź, czy różnice między pokojami się zmniejszyły.
W praktyce właśnie tak podchodzi się do równoważenia w prostych instalacjach: zimny start, obserwacja kolejności nagrzewania i korekta małymi krokami. Tak prowadzą też poradniki serwisowe Vaillanta. Ja trzymam się tej metody, bo jest przewidywalna i nie wymaga zgadywania, ile przepływu jeszcze zostało w układzie.
Najczęstsze błędy przy kryzowaniu przepływu
Najwięcej problemów widzę nie przy samej regulacji, tylko przy tym, jak ktoś ją wykonuje. Zawór powrotny nie wybacza ruchów bez planu, a zbyt mocne przydławienie potrafi zepsuć efekt dla całej instalacji. Oto błędy, które pojawiają się najczęściej.
- Brak punktu startowego - jeśli nie zapiszę pozycji wyjściowej, później nie wiem, co faktycznie zmieniłem.
- Regulacja bez odpowietrzenia - powietrze w grzejniku udaje problem z przepływem i prowadzi do błędnych wniosków.
- Dokręcanie na siłę - zapieczony zawór łatwo uszkodzić, a wtedy zamiast regulacji robi się naprawa.
- Mylenie zaworów - zawór termostatyczny i powrotny pełnią różne role, więc kręcenie nie tym elementem daje przypadkowy efekt.
- Zbyt duże dławienie - grzejnik robi się chłodny, a kocioł może zacząć taktować, czyli pracować w krótkich cyklach.
- Jedna korekta dla całego domu - w większej instalacji nie działa zasada „wszystko na jedno ustawienie”.
Jeżeli po jednej korekcie grzejnik staje się wyraźnie chłodniejszy niż reszta, cofnięcie ustawienia bywa lepsze niż dalsze zamykanie. To ważny moment, bo łatwo przesadzić i z zaworu równoważącego zrobić po prostu korek ograniczający ciepło. Właśnie dlatego wolę małe kroki i spokojną obserwację niż jedną dużą zmianę. Po takim podejściu od razu widać, czy problem jest w przepływie, czy w czymś poważniejszym.
Kiedy lepiej zlecić regulację instalatorowi
Są sytuacje, w których samodzielna regulacja ma sens tylko do pewnego momentu. Jeśli zawór cieknie, trzpień chodzi skokowo albo nie daje się ruszyć bez wyraźnego oporu, nie próbuję go „przepchnąć”. Podobnie wtedy, gdy instalacja jest rozbudowana, ma kilka obiegów, podłogówkę albo układ mieszany. W takich przypadkach jedna przypadkowa korekta może pogorszyć pracę całego systemu.
- zawór jest zapieczony albo zaczyna przeciekać;
- po regulacji nic się nie zmienia i grzejnik nadal grzeje źle;
- instalacja jest jednoprzewodowa lub mocno mieszana;
- w domu są duże różnice między kondygnacjami;
- po remoncie wymieniono grzejniki, kocioł albo pompę ciepła;
- układ ma wyraźne objawy zamulenia, a filtr siatkowy może być przytkany.
W takich warunkach bardziej opłaca się zrobić pełne równoważenie hydrauliczne niż walczyć z jednym zaworem. To nie jest przesada, tylko normalna logika pracy instalacji. Gdy układ ma właściwe ciśnienie, drożność i ustawione przepływy, grzejniki zachowują się przewidywalnie, a nie losowo. I wtedy dopiero regulacja zaczyna działać tak, jak powinna.
Co zapisuję po regulacji, żeby nie zaczynać od zera
Po wszystkim lubię zostawić sobie prostą notatkę. Zapisuję liczbę obrotów od pełnego zamknięcia, temperaturę w pokoju w chwili testu i to, czy zawór był regulowany przy w pełni otwartej głowicy. Taka kartka albo zdjęcie w telefonie przydaje się bardziej, niż większość osób przypuszcza. Przy następnym sezonie od razu wiem, od czego ruszyć.
- pozycję zaworu po korekcie;
- czas, po którym grzejnik zaczął grzać równiej;
- czy zniknęły szumy, bulgotanie albo gwizdanie;
- czy głowica termostatyczna nie była zasłonięta zasłoną lub meblem;
- czy ciśnienie w instalacji pozostało stabilne.
Jeśli po takiej korekcie grzejnik nadal zachowuje się nierówno, wracam do podstaw: odpowietrzenie, filtr, pompa i stan samego zaworu. W praktyce właśnie tam najczęściej leży przyczyna, a nie w samej regulacji. I to jest najważniejsza rzecz, jaką chcę tu zostawić: zawór na powrocie warto ustawiać z głową, bo działa świetnie, ale tylko wtedy, gdy jest częścią dobrze pracującej instalacji.
