Ochrona przeciwprzepięciowa nie jest dodatkiem dla perfekcjonistów. W domu z pompą ciepła, kotłem z automatyką, rekuperacją czy systemem smart home jeden impuls napięciowy potrafi uszkodzić elektronikę szybciej niż samą instalację. Pokażę, jak działa ogranicznik przepięć, z czego składa się taki układ i jak dobrać go do realnych warunków w budynku po remoncie lub modernizacji.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem ochrony
- Ogranicznik nie odcina zasilania, tylko przejmuje nadmiar energii i odprowadza ją do przewodu ochronnego.
- W praktyce liczy się układ warstwowy: typ 1, typ 2 i typ 3 nie robią tego samego.
- Najbardziej wrażliwe w ogrzewaniu są sterowniki, zasilacze, moduły komunikacyjne i automatyka, nie sam wymiennik czy grzałka.
- Skuteczność zależy od uziemienia, połączeń wyrównawczych i długości przewodów, a nie tylko od nazwy modelu.
- Listwa przeciwprzepięciowa przy gniazdku może pomóc, ale nie zastępuje ochrony w rozdzielnicy.
Co dzieje się w chwili przepięcia
Przepięcie to krótki, gwałtowny wzrost napięcia, zwykle wywołany burzą, łączeniem dużych odbiorników albo zakłóceniami w sieci. W normalnych warunkach ochronnik ma bardzo dużą rezystancję, więc praktycznie nie wpływa na pracę instalacji. Gdy napięcie przekroczy próg zadziałania, element ochronny gwałtownie zmienia swoje właściwości i tworzy drogę o małej impedancji dla nadmiaru energii.
W praktyce oznacza to jedno: przepięcie nie „znika”, tylko zostaje przekierowane tak, aby nie dotarło do urządzeń końcowych. Część energii spływa do przewodu ochronnego, część zostaje rozproszona w samym elemencie ochronnym, a do odbiornika dociera napięcie resztkowe, czyli poziom już bezpieczniejszy dla elektroniki. To właśnie dlatego ogranicznik nie jest magicznym wyłącznikiem, tylko kontrolowanym zaworem bezpieczeństwa.
Źródła takich impulsów są różne. Zdarza się uderzenie pośrednie, zakłócenie od linii napowietrznej, impuls od silnika, stycznika albo falownika. Dla sterownika kotła, pompy ciepła czy systemu automatyki efekt bywa podobny: reset, błąd komunikacji albo trwałe uszkodzenie płyty. Dlatego sama definicja nie wystarcza, trzeba jeszcze rozumieć, co siedzi wewnątrz urządzenia i jak pracują jego elementy. To prowadzi do sedna budowy ochrony.
Jak zbudowana jest ochrona i dlaczego typy 1, 2 i 3 nie robią tego samego
Najczęściej spotykam dwa podstawowe elementy: warystor i iskiernik. Warystor jest elementem nieliniowym. W normalnym napięciu zachowuje się jak bardzo duży opór, a przy skoku napięcia jego rezystancja spada w ułamku chwili. To dlatego Phoenix Contact opisuje jego reakcję jako mieszczącą się w dolnym zakresie nanosekund. Dla nowoczesnej elektroniki to naprawdę szybkie działanie.
Iskiernik działa inaczej. Przy odpowiednio wysokim napięciu następuje przeskok łuku elektrycznego i powstaje kontrolowane zwarcie, które odprowadza energię przepięcia. Taki element dobrze radzi sobie z bardzo dużymi udarami i jest podstawą ochronników typu 1. Ma też swoją cechę charakterystyczną: po zadziałaniu trzeba umieć wygasić łuk i ograniczyć prąd następczy, czyli prąd, który może dalej płynąć z sieci po ustąpieniu impulsu.
Warystor
W instalacjach domowych warystor jest najczęściej kojarzony z ochroną „na końcu łańcucha”. Dobrze sprawdza się przy przepięciach łączeniowych i indukowanych, bo reaguje szybko i zajmuje mało miejsca. Nie jest jednak rozwiązaniem na każdy scenariusz. Przy bardzo dużych energiach potrzebuje wsparcia innych stopni ochrony, inaczej zużyje się zbyt szybko albo po prostu nie przejmie całego udaru.
Iskiernik

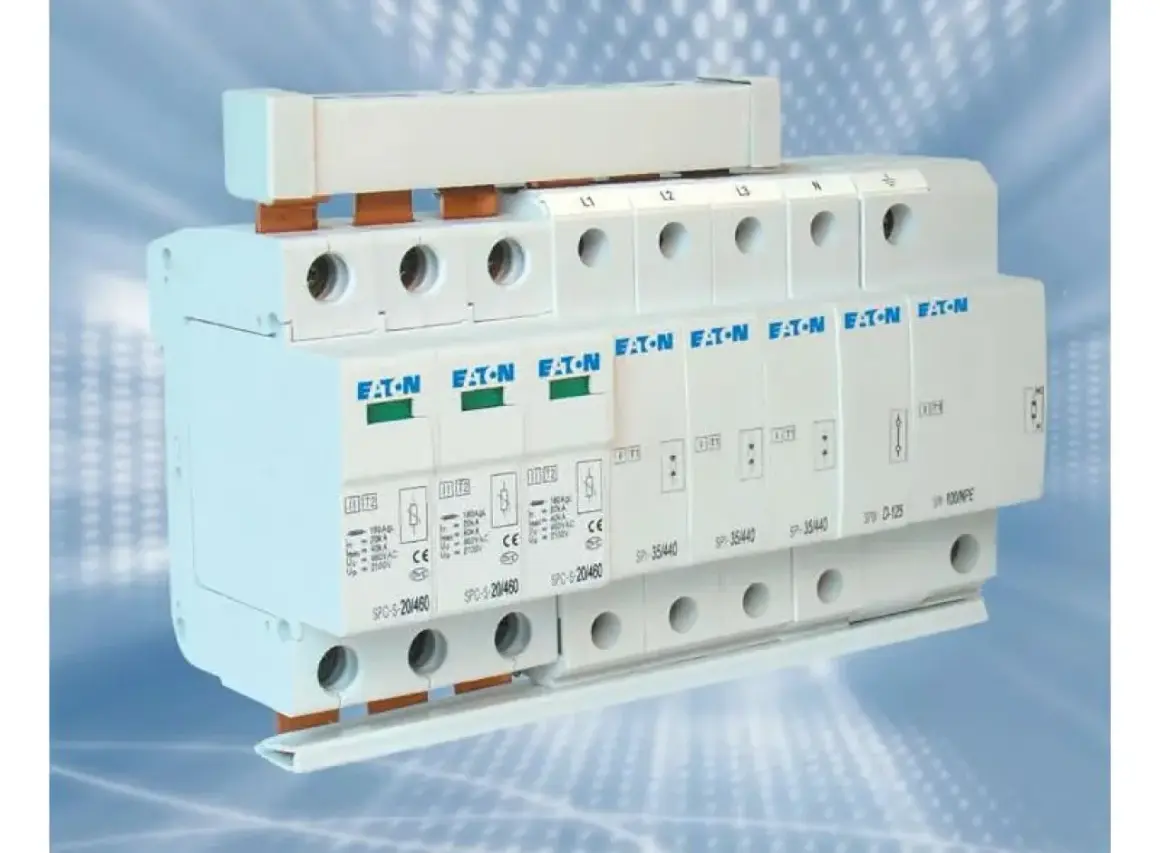

Iskiernik jest bardziej odporny na ciężkie udary i dlatego stosuje się go tam, gdzie trzeba przyjąć większą część energii piorunowej. Z tego powodu ochronniki typu 1 montuje się blisko wejścia instalacji do budynku. W katalogach można spotkać rozwiązania, które potrafią przyjąć prądy rzędu 12,5 kA na biegun, a w mocniejszych układach jeszcze więcej. To już nie jest ochrona „na wszelki wypadek”, tylko konkretna odpowiedź na duże zagrożenie.
Przeczytaj również: Zabezpieczenie przed zalaniem - jak dobrać skuteczny system?
Trzy stopnie ochrony
| Typ | Gdzie zwykle pracuje | Co przyjmuje | Po co jest potrzebny |
|---|---|---|---|
| Typ 1 | Przy wejściu instalacji, w rozdzielnicy głównej lub przed nią, zależnie od projektu | Duże udary związane z piorunem | To pierwsza linia obrony dla budynku narażonego na silne przepięcia |
| Typ 2 | W rozdzielnicy głównej lub podrozdzielnicy | Przepięcia łączeniowe i indukowane | To podstawowy poziom ochrony większości domów |
| Typ 3 | Blisko wrażliwego odbiornika | Resztkowe, mniejsze impulsy | Dopina ochronę przy elektronice, która źle znosi nawet krótkie skoki |
W praktyce nie wybiera się „najmocniejszego” elementu na ślepo. W dobrze zaprojektowanej instalacji te stopnie współpracują. Typ 1 przyjmuje ciężki impuls, typ 2 porządkuje to, co zostaje w budynku, a typ 3 chroni najczulszą elektronikę. Właśnie z takiego myślenia wynika sens całej ochrony, a nie z pojedynczego urządzenia kupionego do rozdzielnicy. I tu naturalnie dochodzimy do pytania, dlaczego temat jest tak ważny właśnie przy ogrzewaniu.
Dlaczego instalacje ogrzewania są szczególnie narażone
W nowoczesnym ogrzewaniu największą wartością nie jest już sam kocioł, pompa czy grzałka, ale elektronika sterująca całością. Sterownik, zasilacz impulsowy, falownik, moduł internetowy, czujnik temperatury zewnętrznej, siłowniki zaworów, pompy obiegowe i regulatory pokojowe pracują na małych sygnałach. To oznacza, że potrafią zareagować błędem na przepięcie, które dla użytkownika wygląda tylko jak „krótkie mignięcie światła”.
Ja patrzę na to bardzo praktycznie: jeśli urządzenie ma procesor, komunikację albo delikatny układ zasilania, to trzeba traktować je jak elektronikę, a nie jak zwykły element hydrauliczny. W kotle gazowym awaria często kończy się błędem płyty głównej. W pompie ciepła problem może dotyczyć sterowania sprężarką, komunikacji między jednostkami albo zasilania automatyki. W systemie ogrzewania podłogowego najbardziej cierpią listwy sterujące i moduły zaworów, które są podłączone do długich przewodów.
Najczęściej podatne są:
- sterowniki kotła lub pompy ciepła,
- pompy obiegowe z elektroniką sterującą,
- siłowniki zaworów i listwy do podłogówki,
- regulatory pokojowe i czujniki zewnętrzne,
- moduły Wi-Fi, bramki smart home i komunikacja po kablu.
Właśnie dlatego ochrona dla ogrzewania nie kończy się na „bezpieczniku w skrzynce”. Chodzi o cały układ zasilania, a często także o przewody sygnałowe, które wychodzą poza budynek albo biegną do osobnych modułów. To już jest dobry moment, żeby przejść od teorii do doboru rozwiązania.
Jak dobrać ochronę do domu i automatyki
Dobór zaczynam od trzech pytań: skąd wchodzi zasilanie, czy budynek ma instalację odgromową i jak wrażliwa jest elektronika, którą chcę chronić. W domach jednorodzinnych najczęściej kończy się to układem warstwowym. Jeżeli warunki są trudniejsze, do gry wchodzi typ 1, jeśli standardowe, zwykle wystarcza typ 2, a przy samej elektronice warto dołożyć typ 3. Taki sposób myślenia jest spójny z logiką PN-EN 61643-11 i z praktyką projektową, którą widzi się w nowoczesnych instalacjach.
| Sytuacja w domu | Co zwykle ma sens | Dlaczego to działa |
|---|---|---|
| Zasilanie napowietrzne lub budynek z instalacją odgromową | Typ 1 lub układ 1+2 w rozdzielnicy głównej | Trzeba przyjąć większy impuls już na wejściu do obiektu |
| Zasilanie kablowe, brak zewnętrznej instalacji odgromowej | Typ 2 jako baza ochrony | Najczęściej chodzi o przepięcia łączeniowe i indukowane |
| Kocioł, pompa ciepła, rekuperacja, sterowanie podłogówką | Typ 2 w rozdzielnicy i typ 3 blisko urządzenia, jeśli elektronika jest wrażliwa | Ochrona z dwóch stron zmniejsza ryzyko uszkodzenia płyty i zasilacza |
| Instalacja z fotowoltaiką, zewnętrznymi czujnikami lub długimi przewodami komunikacyjnymi | Dodatkowa ochrona dla AC, DC i linii sygnałowych | Przepięcie może wejść nie tylko przez zasilanie, ale też przez inne przewody |
Nie ograniczam się tu do nazwy typu, bo sama etykieta niewiele mówi. Liczy się układ sieci, długość przewodów, obecność połączeń wyrównawczych i to, czy producent danego urządzenia przewidział osobną ochronę. Dobrze dobrany SPD ma współpracować z resztą instalacji, a nie udawać samodzielne rozwiązanie na każdy przypadek. Skoro to już wiemy, czas spojrzeć na montaż, bo tu najłatwiej popełnić kosztowny błąd.
Montaż ma większe znaczenie niż katalog
Nawet najlepszy ochronnik przepięciowy może działać słabiej, jeśli został podłączony byle jak. Najważniejsza zasada, którą zawsze powtarzam, jest prosta: połączenia mają być możliwie krótkie, proste i pewne. Każdy dodatkowy centymetr przewodu zwiększa indukcyjność, a przy udarze to właśnie ona potrafi podbić napięcie resztkowe. W praktyce kilka niepotrzebnych pętli potrafi zepsuć efekt lepiej niż przeciętny model w dobrze wykonanym układzie.
- Ogranicznik powinien być zamontowany jak najbliżej miejsca wprowadzenia zasilania.
- Połączenie z przewodem ochronnym i uziemieniem musi być solidne, bez luźnych styków.
- Przewody nie powinny tworzyć pętli ani niepotrzebnych załamań.
- Trzeba stosować przekroje i sposób podłączenia zgodne z instrukcją producenta.
- Jeśli w budynku są też linie danych, antenowe albo sterujące, one również wymagają ochrony.
W nowych instalacjach widzę jeszcze jeden błąd: ktoś modernizuje ogrzewanie, dokłada pompę ciepła albo automatykę smart home, a ochronę zostawia „tak jak było”. To zwykle działa tylko na papierze. Każda rozbudowa zmienia warunki pracy całego układu, więc dobór ochrony trzeba wtedy przemyśleć od nowa. To prowadzi już do ograniczeń samego urządzenia, o których nie warto udawać, że nie istnieją.
Czego sam ochronnik nie zrobi za ciebie
SPD jest ważny, ale nie zastępuje całej infrastruktury ochronnej. Bez uziemienia i połączeń wyrównawczych jego skuteczność spada, bo energia przepięcia nie ma gdzie sensownie odpłynąć. Bez koordynacji między typami 1, 2 i 3 można kupić drogi element, który będzie chronił tylko częściowo. I bez ochrony linii sygnałowych nadal można stracić sterownik, nawet jeśli samo zasilanie było zabezpieczone.
| Rozwiązanie | Co daje | Gdzie ma sens | Ograniczenie |
|---|---|---|---|
| Ochronnik w rozdzielnicy | Chroni całą instalację lub jej dużą część | Podstawowa warstwa w domu | Nie zastępuje ochrony przy samym urządzeniu |
| Listwa przeciwprzepięciowa | Pomaga przy pojedynczym sprzęcie | Przy komputerze, telewizorze, routerze | Nie rozwiązuje problemu całej instalacji i zwykle ma mniejszą odporność |

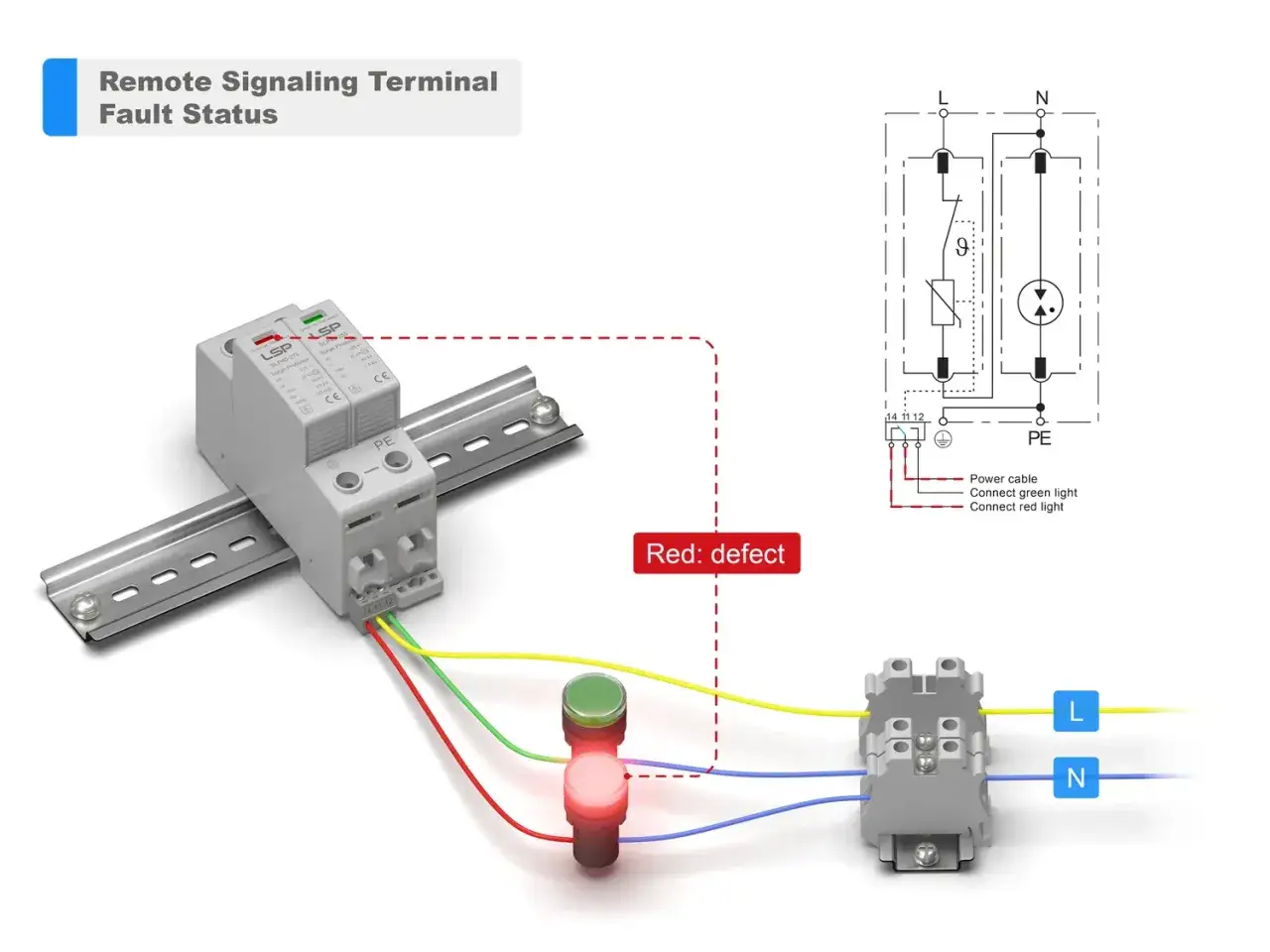

W praktyce listwa jest dodatkiem, a nie fundamentem. Dla telewizora, komputera czy routera ma sens jako ostatnia warstwa, ale dla kotła czy pompy ciepła nie powinna zastępować ochrony rozdzielnicowej. Równie ważne jest to, że ograniczniki starzeją się i po zadziałaniu trzeba je kontrolować. Wiele modeli ma okienko stanu lub sygnalizację, która mówi, że wkład ochronny wymaga wymiany. I właśnie dlatego warto robić okresowy przegląd, a nie zakładać, że urządzenie „jest już na zawsze”.
Co sprawdzić przed sezonem grzewczym
Jeśli miałbym szybko ocenić, czy ochrona przeciwprzepięciowa w domu jest sensownie przygotowana, sprawdziłbym pięć rzeczy.
- Czy typ ochronnika pasuje do układu zasilania i warunków budynku.
- Czy połączenia są krótkie, pewne i zgodne z projektem.
- Czy wskaźnik stanu nie pokazuje uszkodzenia albo zużycia wkładu.
- Czy zabezpieczone są też przewody wychodzące poza budynek, na przykład do czujników lub internetu.
- Czy po rozbudowie ogrzewania, montażu PV albo zmianie automatyki ktoś ponownie ocenił całą instalację.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najlepsza ochrona przeciwprzepięciowa w domu to nie jeden element, ale dobrze dobrany zestaw stopni, poprawne uziemienie i montaż bez kompromisów. Dopiero wtedy ogrzewanie, smart home i cała reszta elektroniki mają realną szansę przetrwać burzę, zakłócenia w sieci i codzienne łączenia obciążeń.
