Połączenie ogrzewania podłogowego z grzejnikami w jednej instalacji może działać dobrze, ale tylko wtedy, gdy projekt uwzględnia różne temperatury zasilania i inną bezwładność obu systemów. W praktyce fraza podłogówka i grzejniki na jednym obiegu zwykle oznacza próbę połączenia dwóch różnych odbiorników ciepła w jednym systemie, ale bez świadomego rozdzielenia temperatur i przepływów taki układ rzadko działa dobrze. W tym tekście pokazuję, kiedy ma to sens, jak powinien wyglądać poprawny schemat i gdzie najczęściej pojawiają się kosztowne błędy.
Najważniejsze fakty, które warto znać przed przeróbką instalacji
- Najbezpieczniej planować dwa obiegi: bezpośredni dla grzejników i mieszany dla podłogówki.
- Podłogówka zwykle pracuje na 30-45°C, a grzejniki często potrzebują 45-65°C.
- Zawór RTL nadaje się raczej do małych pętli, np. w łazience, niż do ogrzewania całego domu.
- Dobra regulacja przepływu i automatyka są ważniejsze niż sam wybór kotła.
- W modernizacji czasem taniej wychodzi wymiana części grzejników na większe, niż forsowanie jednego obiegu.
Czy taki układ ma sens bez rozdzielenia obiegów
Jeśli przez jeden obieg rozumiemy jedną temperaturę i jedną pompę dla wszystkiego, to ja traktuję to jako rozwiązanie awaryjne, nie projektowe. Podłoga lubi niższą temperaturę, grzejniki często potrzebują wyższej, więc wspólny parametr zwykle psuje komfort albo efektywność. W praktyce taki kompromis najczęściej kończy się tym, że albo podłoga robi się za ciepła, albo grzejniki są niedogrzane.
Kiedy da się to obronić
Taki układ bywa jeszcze do przyjęcia w dobrze ocieplonym domu, gdzie grzejniki zostały dobrane niskotemperaturowo, a podłogówka obejmuje tylko małą powierzchnię. Sens ma też wtedy, gdy źródłem ciepła jest pompa ciepła albo kocioł kondensacyjny i całość ma pracować na możliwie niskiej temperaturze. Wtedy jednak nie mówimy o „byle jak spiętej” instalacji, tylko o świadomie dobranym kompromisie.
- budynek ma niskie straty ciepła i nie wymaga wysokiej temperatury zasilania;
- grzejniki mają większą powierzchnię niż typowe, stare modele;
- podłogówka jest dodatkiem, a nie głównym źródłem ciepła w całym domu.
Kiedy lepiej od razu rozdzielić instalację
Rozdzielenie obiegów jest rozsądniejsze, gdy dom jest starszy, grzejniki są małe, a instalacja ma ogrzewać większą część powierzchni podłogowo. Tak samo wtedy, gdy chcesz mieć osobne strefy, szybką reakcję grzejników i stabilną pracę podłogi bez ciągłego podnoszenia temperatury. W takiej sytuacji próba uproszczenia schematu zwykle nie oszczędza pieniędzy, tylko przesuwa koszt na późniejsze poprawki.
- stary dom z grzejnikami projektowanymi pod wysoką temperaturę;
- duża powierzchnia ogrzewania podłogowego i kilka stref sterowania;
- instalacja ma współpracować z pompą ciepła, więc niska temperatura ma realne znaczenie dla sprawności;
- zależy Ci na szybkim dogrzewaniu pomieszczeń bez przegrzewania posadzki.
Żeby dobrze ocenić wariant, trzeba najpierw zrozumieć, dlaczego oba systemy w ogóle nie lubią tych samych parametrów pracy.
Dlaczego podłoga i grzejniki pracują na innych parametrach
Różnica nie wynika z „kaprysu” instalatorów, tylko z fizyki. Podłogówka oddaje ciepło dużą powierzchnią i ma sporą bezwładność, bo wylewka musi się nagrzać i oddać energię stopniowo. Grzejnik ma mniejszą powierzchnię i reaguje szybciej, więc zwykle potrzebuje wyższej temperatury wody, żeby oddać tę samą ilość ciepła.
| Cecha | Ogrzewanie podłogowe | Grzejniki | Co to oznacza w praktyce |
|---|---|---|---|
| Temperatura zasilania | Najczęściej 30-45°C | Najczęściej 45-65°C | Jedna temperatura rzadko pasuje do obu odbiorników. |
| Temperatura powierzchni | Zwykle do 29°C, w łazience wyżej, około 33-35°C | Nie dotyczy posadzki | Podłogi nie można grzać „jak grzejnika”. |
| Bezwładność | Duża | Mniejsza | Podłoga reaguje wolniej, więc źle znosi gwałtowne zmiany. |
| Hydraulika | Długie pętle, większe opory przepływu | Krótsze obiegi, prostszy rozdział | Przepływy trzeba zrównoważyć, a nie tylko „puścić wodę”. |
Im niższa temperatura zasilania, tym zwykle lepiej dla sprawności źródła ciepła, zwłaszcza przy pompie ciepła lub kotle kondensacyjnym. Problem polega na tym, że grzejnik musi wtedy mieć odpowiednio dużą powierzchnię, inaczej przestaje nadążać z oddawaniem ciepła. Dlatego sama decyzja o połączeniu systemów niczego jeszcze nie rozwiązuje, jeśli nie wiadomo, jak to będzie zasilane i regulowane.

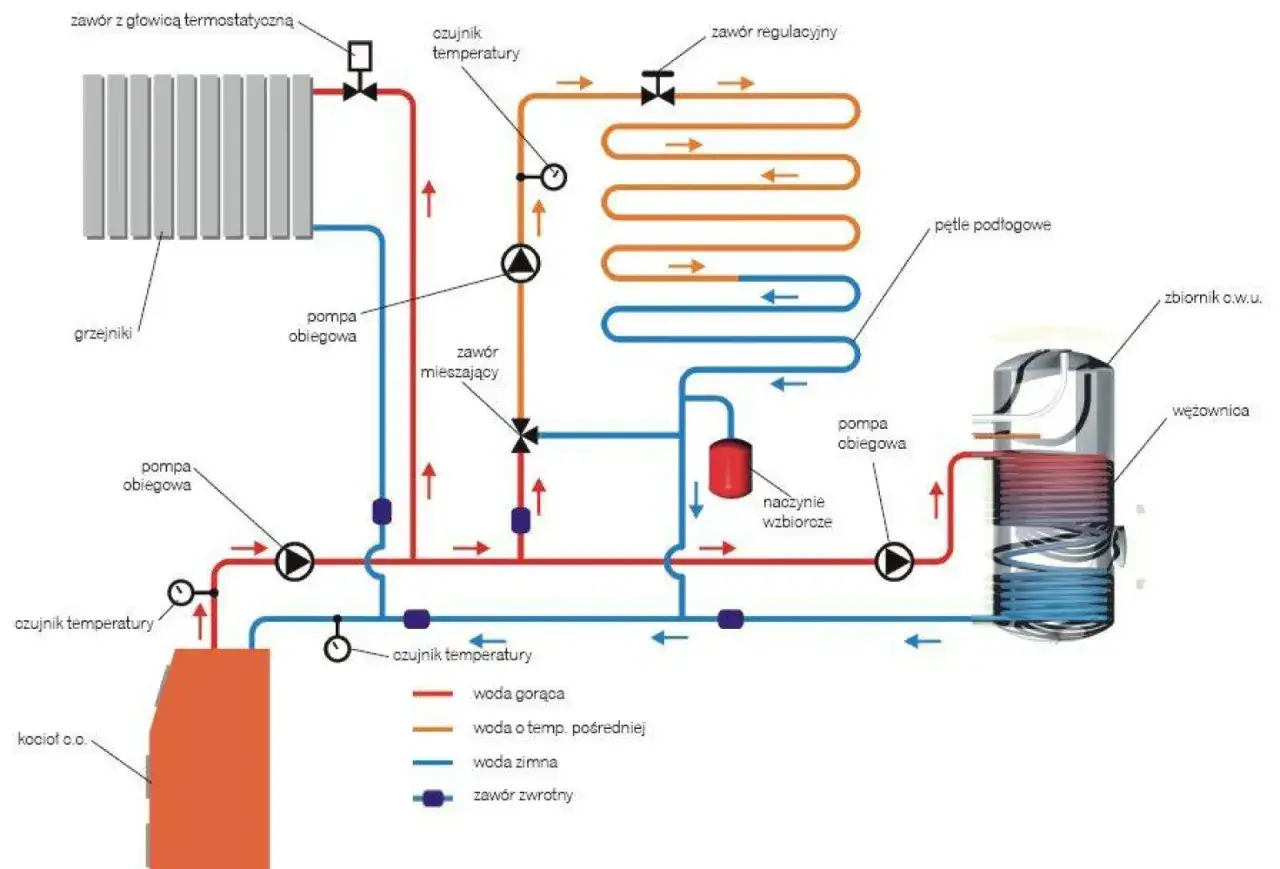

Jak wygląda poprawny schemat połączenia
W poprawnie zrobionej instalacji źródło ciepła nie zasila obu odbiorników w identyczny sposób. Najczęściej grzejniki pracują z wyższą temperaturą, a podłogówka dostaje własny, zmieszany obieg z osobną pompą albo na sprzęgle hydraulicznym. Mieszanie obniża temperaturę, a sprzęgło rozdziela hydraulikę - to dwa różne zadania, choć w praktyce często pojawiają się razem.

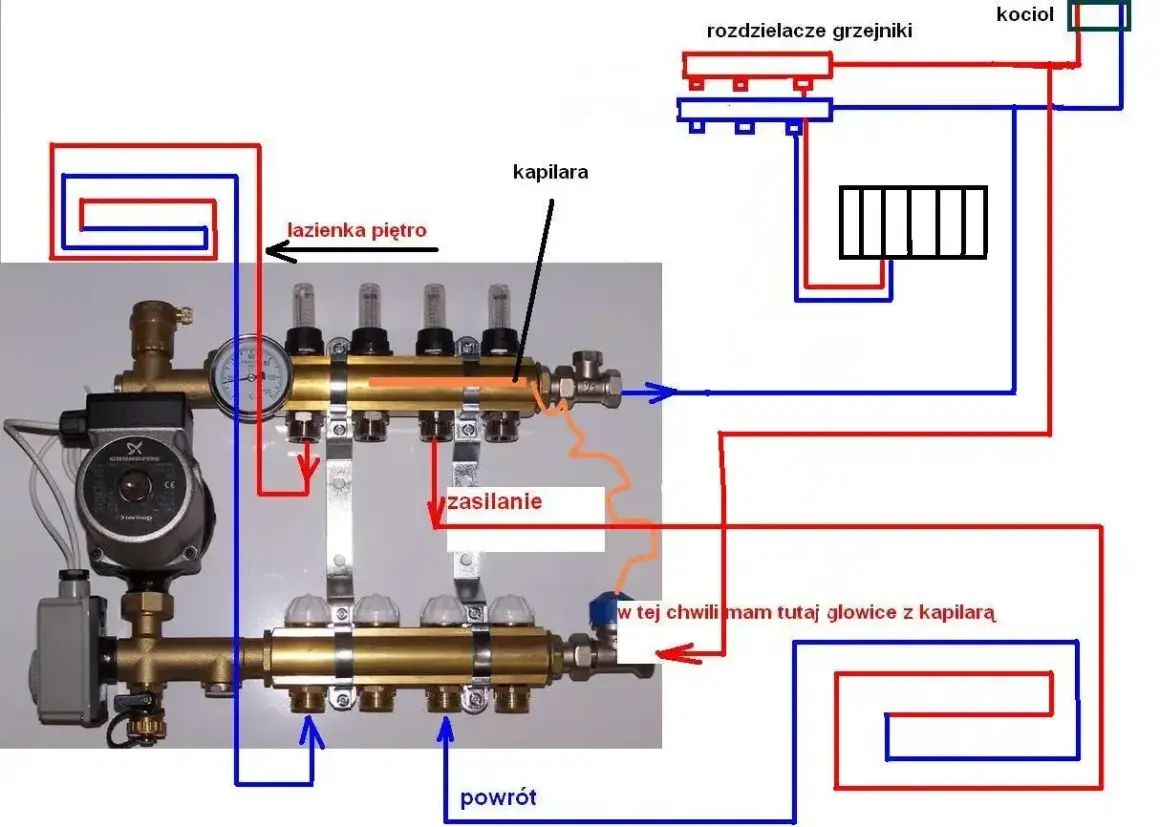

Zawór mieszający z osobną pompą
To jeden z najczęstszych i najbardziej zrozumiałych wariantów. Zawór mieszający bierze gorącą wodę z kotła lub pompy ciepła i domiesza chłodniejszy powrót tak, aby na podłogę trafiała temperatura bezpieczna dla posadzki i komfortu domowników. Taki układ działa dobrze w małych i średnich instalacjach, zwłaszcza gdy podłogówka jest tylko częścią domu.
W praktyce spotyka się wersje ręczne, termostatyczne i z siłownikiem. Ja najczęściej wolę rozwiązania z automatyczną regulacją, bo pozwalają utrzymać temperaturę stabilniej, szczególnie wtedy, gdy warunki pogodowe szybko się zmieniają.
Sprzęgło hydrauliczne przy większej instalacji
Sprzęgło hydrauliczne ma sens wtedy, gdy źródło ciepła i obiegi grzewcze mają różne wymagania co do przepływu. Mówiąc prościej: źródło pracuje sobie swoim rytmem, a każdy obieg odbiera dokładnie tyle ciepła, ile potrzebuje. To wygodne przy większym domu, kilku strefach albo instalacji, w której grzejniki i podłogówka mają zupełnie inne charakterystyki pracy.
Ten wariant jest droższy, ale odwdzięcza się stabilnością. Z mojego punktu widzenia to właśnie stabilność jest tu najważniejsza, bo mniej znaczy mniej awarii, mniej hałasu i mniej walki z temperaturą po uruchomieniu.
Przeczytaj również: Biały montaż elektryczny - Jak uniknąć błędów i ile kosztuje?
Zawór RTL tylko dla małego fragmentu
Zawór RTL, czyli ogranicznik temperatury powrotu, to proste rozwiązanie dla małych pętli podłogowych, najczęściej w łazience lub niewielkim aneksie. Działa na zasadzie ograniczania temperatury wody wracającej z obiegu, więc chroni podłogę przed przegrzaniem. To sprytny i tani sposób na mały odcinek podłogówki, ale nie zastąpi pełnoprawnego układu mieszającego w całym domu.
Jeśli ktoś chce na RTL oprzeć duży metraż, zwykle kończy się to słabą regulacją i frustracją. To dobre narzędzie, ale tylko w swoim zakresie zastosowania.
Gdy schemat jest już sensownie zaprojektowany, kluczowe staje się sterowanie, bo właśnie ono decyduje o tym, czy instalacja będzie spokojna i przewidywalna.
Jak sterować temperaturą, żeby układ był stabilny
Największa różnica między instalacją działającą dobrze a instalacją „na oko” wychodzi właśnie w regulacji. Podłogówka reaguje wolno, więc nie lubi gwałtownych zmian, a grzejniki trzeba ustawić tak, żeby nie przegrzewały pomieszczeń, kiedy podłoga jeszcze się dogrzewa. Ja w takich układach zawsze zaczynam od temperatury projektowej, a dopiero potem dopasowuję sterowanie pokojowe.
- Ustaw osobne parametry dla obiegu podłogowego i grzejnikowego.
- Korzystaj z krzywej grzewczej, czyli automatycznej zależności temperatury zasilania od temperatury zewnętrznej.
- Nie zamykaj wszystkiego jednocześnie głowicami termostatycznymi, bo możesz zdusić przepływ.
- Zrównoważ pętle na rozdzielaczu, zwłaszcza jeśli mają różne długości.
- Po uruchomieniu daj instalacji czas na ustabilizowanie, bo wylewka nie reaguje od razu.
W praktyce jedna z najgorszych decyzji to ustawienie zbyt wysokiej temperatury „na wszelki wypadek”. Podłoga wtedy grzeje za mocno, kocioł częściej się załącza i wyłącza, a rachunki rosną bez wyraźnego zysku w komforcie. Lepiej zacząć nisko i podnosić parametry stopniowo, niż od razu przepalić cały potencjał instalacji.
Jeżeli układ ma być sensowny także finansowo, warto jeszcze sprawdzić, ile kosztują poszczególne elementy i kiedy modernizacja naprawdę się broni.
Ile to kosztuje i kiedy modernizacja ma sens
Cena zależy od tego, czy budujesz nową instalację, czy przerabiasz istniejącą. W nowym domu najważniejsze jest dobranie schematu od razu, bo później każdy brakujący element trzeba dokładać w trudniejszych warunkach. W modernizacji koszt rośnie szybciej, bo oprócz samej armatury pojawiają się przeróbki, regulacja i uruchomienie.
| Element | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Zawór mieszający | 250-750 zł | Gdy trzeba obniżyć temperaturę dla podłogówki. |
| Siłownik i sterownik | 150-800 zł | Gdy chcesz automatycznej regulacji zamiast ręcznego ustawiania. |
| Grupa pompowa z mieszaczem | 800-3000 zł | Gdy zależy Ci na kompaktowym i wygodnym rozwiązaniu. |
| Sprzęgło hydrauliczne | 480-1200 zł | Przy większych instalacjach i różnych wymaganiach przepływu. |
| Dodatkowa pompa obiegowa | 250-700 zł | Gdy trzeba rozdzielić pracę obiegów. |
| Robocizna i uruchomienie | 1000-5000 zł | W zależności od zakresu przeróbek i dostępu do instalacji. |
Jeśli modernizujesz istniejący dom, największy koszt często nie wynika z samej armatury, tylko z dojścia do rur, przeróbek rozdzielaczy i ponownego zbalansowania instalacji. Przy nowym budynku opłaca się wydać więcej na porządny schemat od razu, bo później nawet drobny błąd w projekcie zaczyna kosztować podwójnie. Właśnie dlatego ja zwykle wolę rozwiązanie trochę droższe, ale przewidywalne.
Co sprawdzam przed uznaniem instalacji za gotową
Na końcu patrzę już nie na katalog, tylko na zachowanie całego układu po uruchomieniu. Jeśli instalacja ma działać bez nerwowych korekt, musi być czytelna dla użytkownika i stabilna dla źródła ciepła. To są proste rzeczy, ale w praktyce właśnie one odróżniają dobrą realizację od tej, która będzie wymagała ciągłego „dokręcania”.
- Czy podłogówka ma własny obieg mieszający albo RTL tylko tam, gdzie naprawdę trzeba.
- Czy grzejniki są dobrane do temperatury, którą instalacja faktycznie ma mieć, a nie tylko do katalogu.
- Czy przepływy na rozdzielaczu są zrównoważone, a najdłuższe pętle nie są zagłodzone.
- Czy automatyka nie zamyka całego układu naraz i nie dusi przepływu.
- Czy źródło ciepła pracuje na możliwie niskiej temperaturze, bez niepotrzebnych skoków.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie upraszczaj schematu kosztem fizyki. Podłoga ma pracować nisko i spokojnie, grzejniki mają dogrzewać tam, gdzie potrzebna jest szybsza reakcja, a całość ma być rozdzielona tak, żeby każdy obieg robił swoją robotę. W dobrze zaprojektowanej instalacji komfort jest przewidywalny, a rachunki nie rosną tylko dlatego, że ktoś chciał za bardzo uprościć projekt.
