Układ z łącznikiem krzyżowym pojawia się wszędzie tam, gdzie jedno światło ma być wygodnie sterowane z kilku miejsc: na klatce schodowej, w długim korytarzu, przy wejściu do sypialni albo w domu, w którym ruch po zmroku po prostu musi być wygodny. W tym artykule pokazuję, jak czytać schemat takiej instalacji, czym różni się łącznik krzyżowy od schodowego i na co uważać, żeby nie pomylić przewodów podczas montażu.
Najważniejsze rzeczy do zapamiętania przed montażem
- Łącznik krzyżowy nie działa samodzielnie, tylko w układzie z łącznikami schodowymi.
- W klasycznym schemacie sterowanie z trzech miejsc wymaga dwóch łączników schodowych i jednego krzyżowego.
- Przez łącznik nie prowadzi się przewodu neutralnego ani ochronnego, tylko tor fazowy i przewody korespondencyjne.
- Najczęstszy błąd to pomylenie przewodów wejściowych i wyjściowych albo próba zastąpienia krzyżowego zwykłym łącznikiem.
- Jeśli chcesz sterować światłem z większej liczby punktów, dołożenie kolejnych łączników krzyżowych jest prostym rozszerzeniem układu.
- Przy remoncie warto od razu sprawdzić głębokość puszek i miejsce na przewody, bo to często decyduje o tym, czy montaż będzie wygodny.

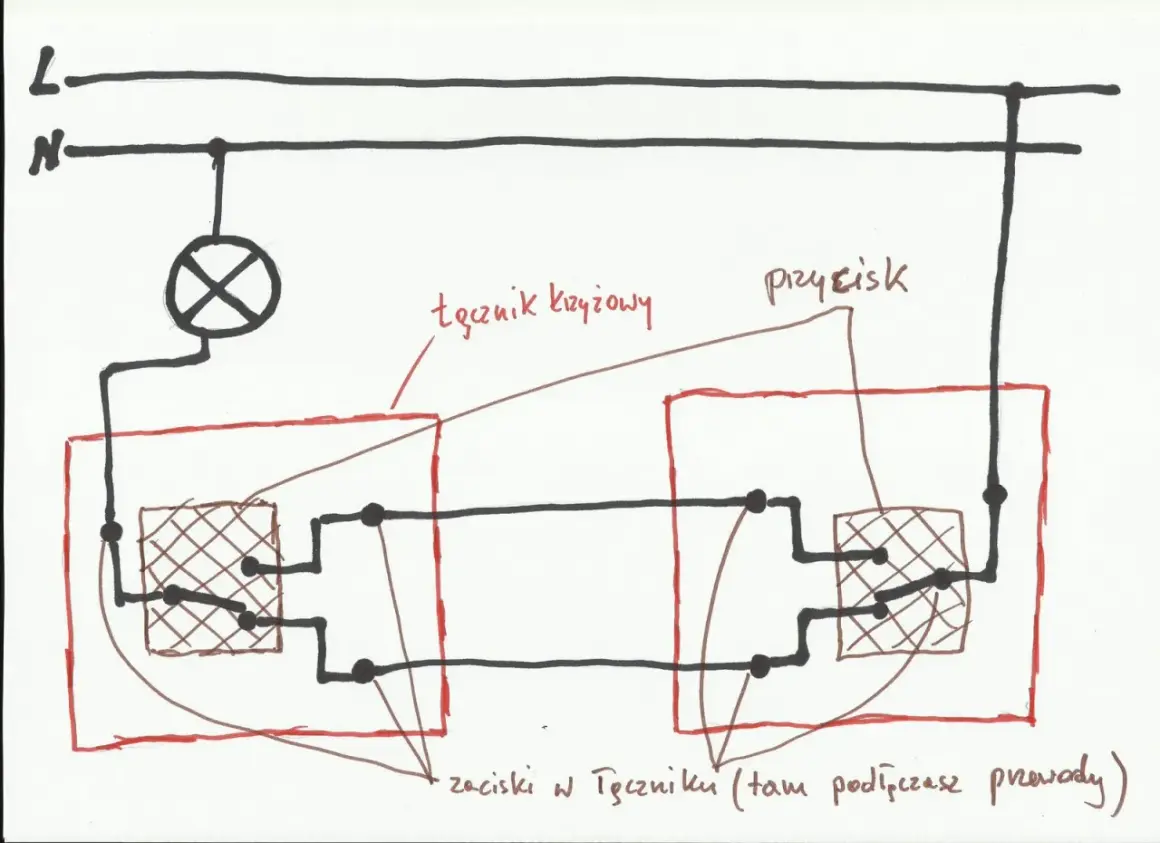

Co pokazuje schemat łącznika krzyżowego
Najkrócej: schemat pokazuje, jak połączyć kilka łączników tak, aby jedna lampa reagowała na włączenie i wyłączenie z różnych punktów. W praktyce łącznik krzyżowy jest elementem pośrednim, który przełącza dwa przewody korespondencyjne między dwoma łącznikami schodowymi. To właśnie dzięki temu układ nie kończy się na sterowaniu z dwóch miejsc, tylko można go rozbudować o kolejne punkty.
Warto od razu uporządkować pojęcia, bo tu najłatwiej o nieporozumienie. Łącznik schodowy ma zwykle trzy zaciski i pracuje na końcach układu, a krzyżowy ma cztery zaciski i trafia między nimi. Nie jest to detal techniczny dla purystów, tylko rzecz, która decyduje o tym, czy instalacja będzie działała, czy tylko wyglądała na poprawnie złożoną.
Jeżeli czytam schemat takiej instalacji dla klienta lub podczas remontu, zawsze zaczynam od sprawdzenia, ile punktów sterowania ma być finalnie. To od razu mówi, ile elementów trzeba przewidzieć i gdzie umieścić puszki. Gdy układ ma obsługiwać trzy miejsca, wystarczy para schodowych i jeden krzyżowy. Gdy miejsc jest cztery, dokładam kolejny krzyżowy. I tak dalej. Z tej logiki wynika cały schemat, a nie odwrotnie. Dzięki temu łatwiej przejść do samego sposobu działania.
Jak działa układ schodowo-krzyżowy w praktyce
Na pierwszy rzut oka wygląda to skomplikowanie, ale zasada jest prosta. Prąd trafia na pierwszy łącznik schodowy, potem przechodzi przez przewody korespondencyjne do łącznika krzyżowego, dalej do drugiego łącznika schodowego i dopiero stamtąd do lampy. Naciśnięcie dowolnego łącznika zmienia tor przepływu i tym samym stan światła.
Najważniejsza rzecz, którą warto zapamiętać: łącznik krzyżowy nie „daje zasilania” lampie samodzielnie. On jedynie zamienia miejscami dwa przewody robocze, czyli krzyżuje tor połączenia. To dlatego układ działa tylko wtedy, gdy jest wpięty między dwa łączniki schodowe. Bez nich nie ma pełnej funkcjonalności.
W poprawnie wykonanej instalacji przewód neutralny i ochronny prowadzi się do oprawy oświetleniowej, a nie przez łączniki. Przez sam osprzęt przechodzi tor fazowy oraz przewody korespondencyjne. To standard, który upraszcza serwis i ogranicza bałagan w puszkach. Jeśli instalacja jest stara albo była przerabiana wiele razy, nie zakładam niczego na pamięć, tylko sprawdzam połączenia miernikiem.
Właśnie dlatego układ schodowo-krzyżowy tak dobrze sprawdza się w korytarzach, na schodach i w przejściach między strefami domu. Daje wygodę bez komplikowania obsługi, a dalej pokażę, jak wygląda jego podłączenie krok po kroku.

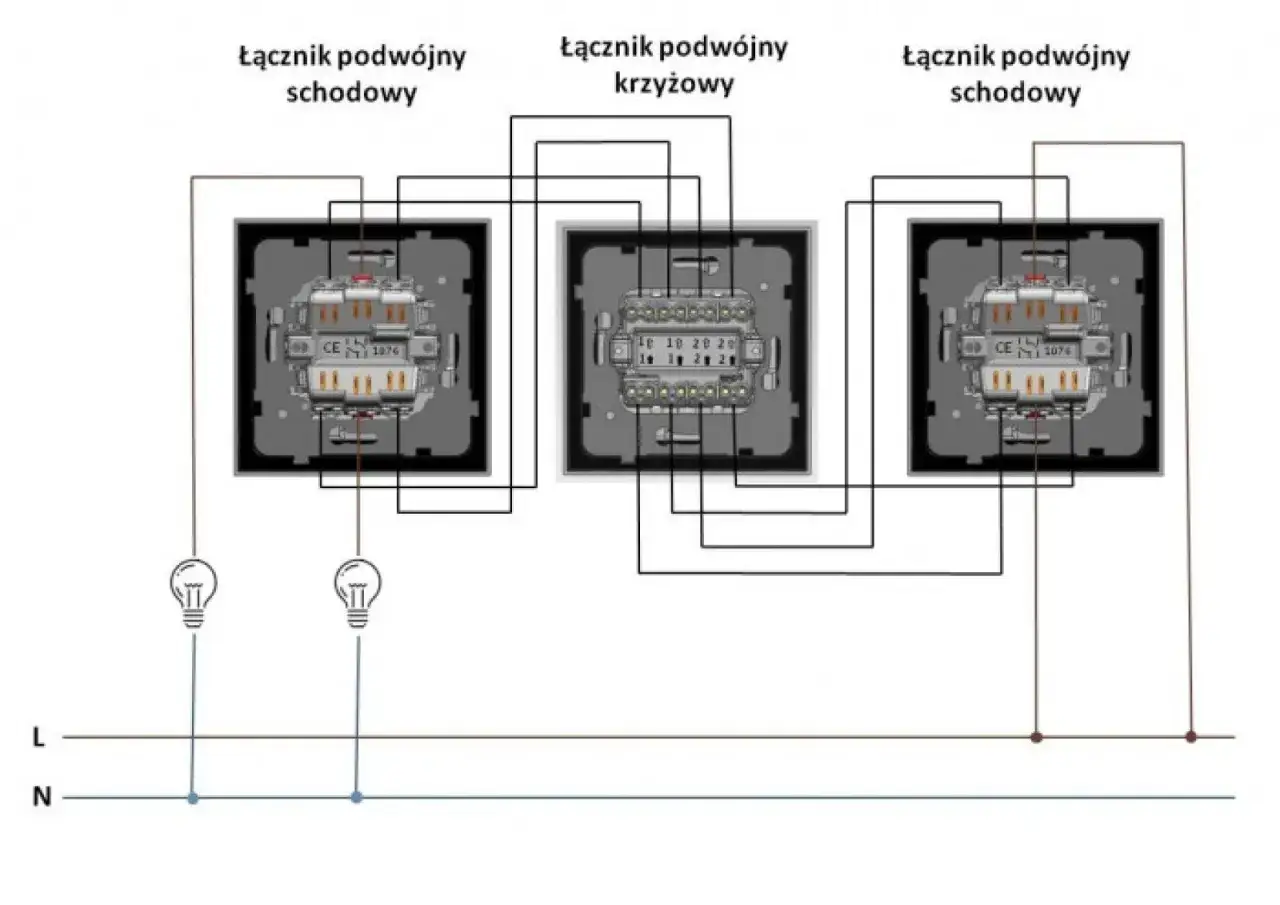

Jak podłączyć go krok po kroku
Opiszę to w sposób praktyczny, bez zbędnego ozdabiania. Jeśli w jednej instalacji mają działać trzy punkty sterowania, układ tworzy się z dwóch łączników schodowych i jednego krzyżowego. Przy większej liczbie punktów dokładamy kolejne łączniki krzyżowe pomiędzy schodowe krańcowe.
- Odłącz zasilanie i upewnij się próbnikiem lub miernikiem, że w obwodzie nie ma napięcia.
- Podłącz przewód fazowy do pierwszego łącznika schodowego, czyli tego od strony zasilania.
- Dwa przewody korespondencyjne poprowadź z pierwszego schodowego do wejścia łącznika krzyżowego.
- Z wyjścia krzyżowego wyprowadź kolejne dwa przewody korespondencyjne do drugiego łącznika schodowego.
- Z drugiego łącznika schodowego poprowadź przewód do lampy jako tor sterowany.
- Przewody neutralny i ochronny połącz bezpośrednio z oprawą, zgodnie z układem instalacji.
- Po zamknięciu puszek sprawdź działanie każdego punktu sterowania osobno, zanim uznasz pracę za skończoną.
Jeśli mam wskazać jeden praktyczny detal, który często ratuje czas, to jest nim oznaczanie przewodów jeszcze przed odpięciem starego osprzętu. W remontach starszych mieszkań kolory żył bywają mylące, a „z pamięci” łatwo pomylić wejście z wyjściem. W nowej instalacji także nie warto zgadywać, bo po zamknięciu puszek każdy błąd kosztuje podwójnie.
Dobrym nawykiem jest też sprawdzenie głębokości puszki. Przy większej liczbie przewodów zbyt płytka puszka robi się ciasna, a wtedy przewody układają się pod naprężeniem. W efekcie osprzęt trudniej zamontować, a serwis po czasie staje się nieprzyjemny. Z takiej sytuacji płynnie wynika kolejny temat: błędy, których naprawdę warto uniknąć.
Najczęstsze błędy, które psują całą instalację
Przy tym typie połączenia najczęściej widzę powtarzalne pomyłki. Nie są spektakularne, ale potrafią skutecznie unieruchomić całą linię. Najbardziej typowe to:
- zamiana łącznika krzyżowego ze schodowym,
- podłączenie przewodów korespondencyjnych do niewłaściwych zacisków,
- próba prowadzenia przewodu neutralnego przez łącznik,
- pomijanie testu połączeń przed ostatecznym zamknięciem puszek,
- korzystanie wyłącznie z kolorów przewodów bez sprawdzenia ich funkcji,
- upchanie zbyt wielu żył w zbyt małej puszce.
Jest też błąd bardziej podstępny: założenie, że skoro światło działa z jednego miejsca, to cała instalacja jest poprawna. W układzie schodowo-krzyżowym to nie wystarcza. Każdy łącznik trzeba sprawdzić osobno, bo dopiero pełna sekwencja pokazuje, czy tor przełączania został złożony prawidłowo. To właśnie tu wychodzą na jaw pomyłki w kolejności przewodów lub luźne zaciski.
Jeżeli instalacja jest stara, dochodzi jeszcze jeden problem: przewody mogą mieć ślady zużycia, a złączki nie zawsze trzymają tak, jak powinny. W takim przypadku nie warto na siłę ratować starego połączenia. Czasem rozsądniej jest wymienić fragment obwodu niż później wracać do ukrytej usterki. To naturalnie prowadzi do porównania samych typów łączników.
Łącznik krzyżowy, schodowy i zwykły w jednym spojrzeniu
Gdy ktoś chce szybko zrozumieć różnice, najlepiej spojrzeć na to przez funkcję i liczbę zacisków. Poniżej zestawiam najważniejsze cechy bez technicznego nadmiaru.
| Typ łącznika | Liczba zacisków | Rola w układzie | Do czego się nadaje |
|---|---|---|---|
| Zwykły | 2 | Przerywa lub zamyka obwód w jednym miejscu | Najprostsze sterowanie z jednego punktu |
| Schodowy | 3 | Tworzy układ sterowania z dwóch miejsc | Schody, korytarze, przejścia między pomieszczeniami |
| Krzyżowy | 4 | Zmienia tor przewodów korespondencyjnych | Sterowanie z trzech i większej liczby miejsc |
W praktyce ta tabela rozwiązuje więcej problemów niż niejedna długa instrukcja. Jeśli chcesz mieć trzy punkty sterowania, nie szukasz „mocniejszego” schodowego, tylko dokładnie krzyżowego w środku układu. Jeśli punktów jest więcej, dokładanie kolejnych krzyżowych jest po prostu logicznym rozszerzeniem tego samego schematu.
Z punktu widzenia remontu ważne jest jeszcze jedno: osprzęt różni się nie tylko funkcją, ale też wygodą montażu i wyglądem. W ofertach producentów znajdziesz modele klasyczne i bardziej nowoczesne, czasem także w wersjach z podświetleniem albo szerszym wachlarzem ramek. To nie zmienia zasady działania, ale może ułatwić dopasowanie osprzętu do wnętrza. Od tej strony łatwo już przejść do pytania, czy zawsze warto iść w klasyczne rozwiązanie.
Kiedy klasyczny układ ma sens, a kiedy lepiej iść w smart sterowanie
Klasyczny układ schodowo-krzyżowy ma jedną dużą przewagę: jest przewidywalny i niezależny od aplikacji, sieci Wi-Fi czy elektroniki w tle. Działa tak długo, jak dobrze wykonasz połączenia. Dlatego w wielu domach nadal jest to najrozsądniejsze rozwiązanie do korytarzy, schodów i przejść, gdzie liczy się prostota oraz niezawodność.
Z drugiej strony są sytuacje, w których bardziej opłaca się sięgnąć po sterowanie smart. Jeżeli remont i tak obejmuje głębszą ingerencję w instalację, a użytkownik chce scen świetlnych, harmonogramów albo sterowania z aplikacji, klasyczny układ może okazać się tylko jednym z elementów większego systemu. Wtedy zamiast dokładać kolejne przewody korespondencyjne, rozważa się moduły przekaźnikowe, przyciski chwilowe albo integrację z automatyką domu.
Nie traktuję jednak smart rozwiązań jako automatycznego zastępstwa. W praktyce działają świetnie wtedy, gdy cała instalacja jest dobrze zaplanowana i przewidziano miejsce na moduły, neutralny w puszce oraz sensowną architekturę sterowania. Jeśli tych warunków nie ma, klasyczny układ nadal bywa po prostu lepszy. To prowadzi mnie do ostatniej rzeczy, którą zawsze sprawdzam przed montażem w domu lub mieszkaniu.
Co sprawdzić przed montażem w domu albo mieszkaniu
Zanim zaczniesz montaż, sprawdź cztery rzeczy. Po pierwsze, czy w ogóle potrzebujesz sterowania z więcej niż dwóch miejsc. Po drugie, czy masz miejsce na dodatkowe puszki i odpowiednią ilość przewodów. Po trzecie, czy instalacja jest nowa, czy tylko przerabiana fragmentami. Po czwarte, czy w puszkach zostanie sensowny zapas miejsca na przyszły serwis.
Przy starszych mieszkaniach szczególnie ważne jest sprawdzenie stanu przewodów i zacisków. Jeśli instalacja była modernizowana etapami, nie zakładam, że kolory żył odpowiadają współczesnym standardom. Warto też pamiętać, że w przypadku aluminium, ciasnych puszek albo niepewnych połączeń łatwo o przegrzewanie i problemy z trwałością. Tego nie widać na pierwszym teście, ale wychodzi po czasie.
Jeśli planujesz remont, najlepiej od razu rozrysować cały układ sterowania światłem na papierze i dopiero potem kupować osprzęt. To niewielki wysiłek, a oszczędza najwięcej czasu przy montażu. W praktyce właśnie taki prosty schemat, dobrze dopasowany do liczby punktów i realnego prowadzenia przewodów, daje instalację, która działa bez nerwów przez lata.
