Różnica między łącznikiem krzyżowym a schodowym wydaje się mała, ale w praktyce decyduje o tym, z ilu miejsc da się wygodnie sterować jednym obwodem oświetlenia. Dobrze dobrany osprzęt oszczędza nerwy przy montażu, zmniejsza liczbę błędów i po prostu działa tak, jak oczekujesz w korytarzu, na klatce schodowej albo przy wejściu do garażu. W tym tekście rozkładam temat na czynniki pierwsze: od działania, przez okablowanie, po typowe pomyłki i sensowne wybory w remoncie.
Najważniejsze różnice, które warto zapamiętać od razu
- Łącznik schodowy służy do sterowania światłem z dwóch miejsc.
- Łącznik krzyżowy dodaje kolejne miejsce sterowania i montuje się go między dwoma schodowymi.
- Schodowy ma prostszy układ styków i łatwiejsze okablowanie, krzyżowy wymaga większej precyzji przy podłączeniu.
- W wielu seriach osprzętu oświetleniowego spotyka się parametry rzędu 10 AX / 250 V, ale zawsze trzeba sprawdzić konkretny model.
- Najczęstszy błąd to próba wstawienia krzyżowego na końcu układu albo pomylenie przewodów korespondencyjnych.
- Jeśli planujesz później automatykę lub smart home, warto od razu zostawić zapas miejsca i przewodów.
Czym różnią się te dwa łączniki
Najprościej mówiąc, łącznik schodowy obsługuje jeden obwód z dwóch punktów, a krzyżowy służy do dołożenia kolejnego miejsca sterowania pomiędzy nimi. To nie jest różnica „w nazwie”, tylko w logice działania. Schodowy pracuje na układzie trzech zacisków, a krzyżowy zamienia miejscami dwie żyły korespondencyjne, więc ma bardziej rozbudowany układ połączeń.
| Kryterium | Łącznik schodowy | Łącznik krzyżowy |
|---|---|---|
| Zastosowanie | Włączanie i wyłączanie z dwóch miejsc | Dodanie trzeciego i kolejnych punktów sterowania |
| Położenie w układzie | Na końcach instalacji | Zawsze w środku układu |
| Liczba zacisków roboczych | 3 | 4 |
| Stopień trudności montażu | Niższy | Wyższy, bo łatwo pomylić pary przewodów |
| Typowy błąd | Mylenie ze zwykłym łącznikiem jednobiegunowym | Wstawienie go na końcu obwodu |
Ja patrzę na to tak: schodowy odpowiada za podstawę układu, krzyżowy za jego rozbudowę. Jeśli rozumiesz tę zależność, połowa problemów przy doborze osprzętu znika jeszcze przed otwarciem puszki. A skoro układ jest już jasny, warto zobaczyć, jak wygląda w praktyce w domu.
Jak działa układ z dwóch i trzech punktów
Przy sterowaniu z dwóch miejsc masz po prostu dwa łączniki schodowe. Zasilanie trafia do układu, a przełączenie jednego z łączników zmienia tor przepływu prądu i pozwala zapalić albo zgasić lampę z dowolnego końca. To rozwiązanie dobrze sprawdza się w sypialni, długim korytarzu czy na schodach bez dodatkowych spoczników.

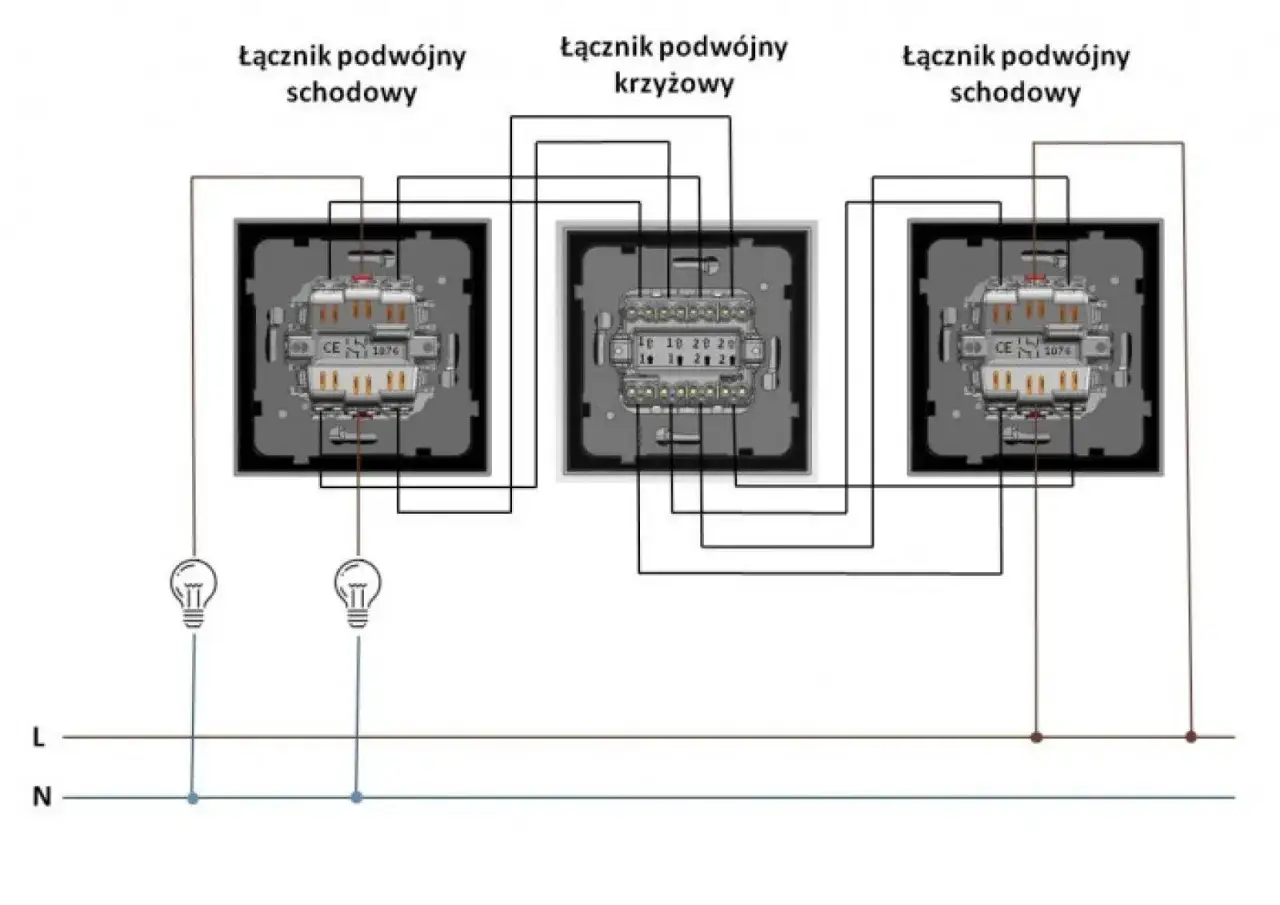

Jeśli chcesz sterować światłem z trzech miejsc, pojawia się łącznik krzyżowy. Jak opisuje Legrand, montuje się go między dwoma schodowymi, żeby dołożyć trzeci punkt sterowania do tego samego obwodu. Z technicznego punktu widzenia krzyżowy nie „tworzy” układu samodzielnie - tylko przekłada sygnał pomiędzy schodowymi, dlatego musi siedzieć pośrodku.
W praktyce wygląda to tak:
- Pierwszy łącznik schodowy uruchamia albo odcina obwód.
- Łącznik krzyżowy zmienia przebieg dwóch przewodów korespondencyjnych.
- Drugi schodowy zamyka cały układ przy lampie.
Im więcej punktów sterowania, tym większa wygoda, ale też większa szansa na pomyłkę przy montażu. Dlatego przy projektowaniu instalacji zawsze zadaję sobie jedno proste pytanie: czy naprawdę potrzebuję trzeciego lub czwartego miejsca sterowania, czy lepiej wybrać inne rozwiązanie. To prowadzi nas do wyboru między prostotą a wygodą.
Kiedy wystarczy schodowy, a kiedy potrzebny jest krzyżowy
Jeśli sterowanie ma być możliwe tylko z dwóch stron, schodowy jest wystarczający i zwykle najrozsądniejszy. To najczęstszy wybór w sypialni przy drzwiach i łóżku, w krótkim korytarzu albo między wejściem do pomieszczenia a jego drugim końcem. Układ jest prosty, tańszy i mniej podatny na błędy.
Krzyżowy ma sens wtedy, gdy rzeczywiście korzystasz z trzeciego punktu. Najczęściej spotykam go w takich miejscach jak:
- długi korytarz z wejściem z jednej i drugiej strony oraz dodatkowymi drzwiami pośrodku,
- klatka schodowa ze spocznikiem,
- duży pokój dzienny z kilkoma wejściami,
- strefa techniczna, na przykład przejście do garażu, kotłowni albo pralni.
Jeżeli liczysz każdy grosz i każdy metr przewodu, dodatkowy łącznik nie zawsze ma sens. Czasem lepszym wyborem będzie prosty układ schodowy, a czasem rozwiązanie smart z przekaźnikiem lub bezprzewodowym przyciskiem. W domach modernizowanych właśnie tu najczęściej zapada rozsądna decyzja: nie „więcej osprzętu”, tylko mniej przypadkowych kompromisów. Skoro wybór jest już jasny, trzeba jeszcze dobrze przygotować montaż.
Jak wygląda montaż i okablowanie
Od strony instalacyjnej kluczowe są przewody korespondencyjne, czyli żyły łączące łączniki między sobą. W klasycznym układzie schodowym pracują dwa takie przewody, a krzyżowy po prostu przełącza je na krzyż między wejściem i wyjściem. Neutralny prowadzi się do oprawy, a nie przez sam łącznik, więc układ trzeba planować z wyprzedzeniem, zwłaszcza przy remoncie starej instalacji.
Warto też patrzeć na parametry osprzętu i miejsce w puszce. W wielu produktach do sterowania oświetleniem spotkasz oznaczenie 10 AX / 250 V, ale nie traktuj tego jako automatycznej normy dla każdego modelu. W praktyce ważna bywa też głębokość puszki - część mechanizmów wymaga około 40-42 mm miejsca montażowego, co przy cienkich ścianach albo gęsto upakowanych puszkach robi dużą różnicę.
Na etapie montażu zwracam uwagę na trzy rzeczy:
- czy przewody są poprawnie oznaczone i nie zostały zamienione miejscami,
- czy łącznik krzyżowy jest rzeczywiście w środku układu,
- czy puszka nie jest zbyt płytka dla konkretnego mechanizmu i ramek.
Jeżeli instalacja ma być wykonana „na czysto”, bez późniejszego rozkuwania ścian, to właśnie na tym etapie najłatwiej uniknąć kosztownej poprawki. A skoro montaż bywa zdradliwy, warto od razu nazwać najczęstsze błędy.
Najczęstsze błędy przy doborze i podłączeniu
Najbardziej typowy problem to zamiana łącznika schodowego ze zwykłym jednobiegunowym. Z zewnątrz bywa podobny, ale działa zupełnie inaczej, więc taka podmiana kończy się brakiem sterowania z drugiego miejsca. Drugi klasyk to próba wstawienia krzyżowego na końcu obwodu. Taki układ nie zadziała poprawnie, bo krzyżowy nie jest elementem startowym ani końcowym, tylko pośrednim.
W praktyce spotykam też kilka innych potknięć:
- pomylenie par przewodów korespondencyjnych,
- zbyt ciasne upchnięcie mechanizmu w płytkiej puszce,
- brak zapasu przewodów przy modernizacji,
- niedopasowanie osprzętu do rozbudowy instalacji w przyszłości.
Przy oświetleniu LED dochodzi jeszcze jedna rzecz: czasem problemem nie jest sam łącznik, tylko osprzęt współpracujący z oprawą albo zasilaczem. Dlatego jeśli układ po złożeniu zachowuje się niestabilnie, nie zakładaj od razu, że winny jest krzyżowy. Najpierw sprawdza się całą drogę obwodu, od zasilania po oprawę. To dobry moment, żeby pomyśleć nie tylko o poprawnym działaniu, ale też o przyszłej rozbudowie.
Co warto zaplanować, zanim zamkniesz puszki
Jeśli robię lub opiniuję instalację, zawsze myślę o tym trochę szerzej niż tylko „czy dziś zapali się światło”. W praktyce opłaca się zostawić zapas miejsca, dobrać głębsze puszki i od razu sprawdzić, czy w danej strefie nie przyda się później sterowanie automatyczne albo smart. To szczególnie ważne w domach modernizowanych, gdzie po roku okazuje się, że użytkownik chce dołożyć czujnik, przekaźnik albo aplikację.
Najrozsądniejsza zasada jest prosta: schodowy wybieraj do prostych układów, krzyżowy do układów rozbudowanych. Nie komplikuj instalacji tylko dlatego, że osprzęt daje taką możliwość, ale też nie oszczędzaj na elemencie, który ma rozwiązywać realny problem wygody. W dobrze zaprojektowanym domu te dwa łączniki nie konkurują ze sobą - one po prostu robią różne rzeczy i w odpowiednim miejscu każdy z nich jest właściwy.
