Oświetlenie schodów, korytarza czy garażu ma działać bez wahania: wchodzisz, wychodzisz i jednym ruchem sterujesz światłem z drugiej strony. Potocznie mówi się wyłącznik schodowy, ale technicznie chodzi o łącznik schodowy, a jego schemat połączeń decyduje o tym, czy instalacja będzie wygodna, czy zacznie sprawiać problemy już po pierwszym montażu. Pokażę tu, jak działa taki układ, jak czytać zaciski, kiedy potrzebny jest łącznik krzyżowy i na co zwracam uwagę przy remoncie.
Najważniejsze informacje w skrócie
- Układ schodowy pozwala sterować jednym światłem z dwóch miejsc, a po dodaniu łącznika krzyżowego także z trzech i więcej.
- W poprawnym połączeniu faza trafia na zacisk wspólny pierwszego łącznika, a z drugiego wraca do lampy.
- Dwa przewody korespondencyjne łączą oba łączniki i to one odpowiadają za przełączanie obwodu.
- Przewód neutralny i ochronny nie przechodzą przez łącznik, tylko idą bezpośrednio do oprawy.
- Najczęstsze błędy to pomylony zacisk wspólny, brak odpowiedniej liczby żył i niedopasowanie osprzętu do LED.
- Przy remoncie warto od razu przewidzieć zapas przewodów albo miejsce na automatykę, jeśli w przyszłości chcesz rozbudować sterowanie.
Jak działa układ schodowy i dlaczego nie jest zwykłym włącznikiem
Najprostszy układ schodowy pozwala sterować jednym punktem świetlnym z dwóch miejsc. Działa to tak, że faza trafia na pierwszy łącznik, potem przechodzi przez dwa przewody korespondencyjne do drugiego łącznika, a stamtąd wraca do lampy. Neutralny N omija łączniki i idzie prosto do oprawy, podobnie jak przewód ochronny PE.
Ja zawsze zaczynam od rozróżnienia zacisku wspólnego od dwóch pozostałych, bo to właśnie ten detal najczęściej przesądza o poprawności całego układu. W praktyce zacisk wspólny bywa oznaczany jako L, COM albo po prostu numerem wyznaczonym przez producenta, a dwa pozostałe służą do podłączenia przewodów korespondencyjnych.
Dwa punkty sterowania
Jeśli masz schody, hol albo krótki korytarz, taki układ zwykle wystarcza. Jeden łącznik ustawiasz na dole, drugi na górze, a każdy z nich może zapalić albo zgasić światło niezależnie od położenia drugiego.
Przeczytaj również: Naczynie przeponowe - Gdzie montować? C.O., C.W.U. i błędy
Co naprawdę robią przewody korespondencyjne
To właśnie te dwa przewody „przerzucają” obwód między różnymi drogami przepływu. Nie zasilają lampy bezpośrednio, tylko tworzą dwie możliwe ścieżki między łącznikami. Gdy to zrozumiesz, schemat przestaje wyglądać jak plątanina żył i łatwiej przejść do praktycznego podłączenia.
Z tego miejsca już krótko do samego montażu, bo tam najłatwiej o pomyłkę, jeśli ktoś patrzy tylko na kolory przewodów, a nie na funkcję zacisków.Jak czytać schemat połączeń krok po kroku
Zanim dotkniesz przewodów, odłącz zasilanie i sprawdź brak napięcia próbnikiem. W nowych instalacjach oświetleniowych często spotyka się przewody 1,5 mm², ale zawsze liczy się projekt całego obwodu i osprzęt dopasowany do konkretnego producenta. Właśnie dlatego nie warto zgadywać po kolorach, tylko najpierw rozpoznać funkcję każdego żyłowego połączenia.
| Element | Rola w układzie | Co sprawdzić |
|---|---|---|
| Faza L | Zasila pierwszy łącznik | Powinna trafić na zacisk wspólny, nie na jeden z dwóch wyjściowych |
| Przewody korespondencyjne | Łączą oba łączniki | Muszą iść w parze, bez mieszania z neutralnym |
| Wyjście do lampy | Podaje przełączoną fazę na oprawę | Musi wyjść z zacisku wspólnego drugiego łącznika |
| N i PE | Zasilają i chronią oprawę | Nie prowadzi się ich przez mechanizm łącznika |
- Wyłącz zasilanie i upewnij się, że obwód jest martwy.
- Znajdź przewód fazowy i podłącz go do zacisku wspólnego pierwszego łącznika.
- Połącz oba łączniki dwoma przewodami korespondencyjnymi.
- Z zacisku wspólnego drugiego łącznika wyprowadź przewód do lampy.
- Przewód neutralny i ochronny doprowadź bezpośrednio do oprawy.
- Sprawdź działanie obu punktów sterowania, a dopiero potem zamykaj puszki i osprzęt.
Jeżeli masz inne oznaczenia zacisków niż L i COM, trzymaj się schematu producenta, bo nazewnictwo bywa różne nawet w tej samej serii osprzętu. Często to właśnie dokumentacja pokazuje więcej niż sam nadruk na obudowie, zwłaszcza gdy łącznik ma dodatkowe podświetlenie albo niestandardowy układ styków. Gdy układ działa na dwóch punktach, naturalnie pojawia się pytanie, jak rozszerzyć go o trzeci.
Co zmienia trzeci punkt sterowania i kiedy potrzebny jest łącznik krzyżowy
Gdy wchodzisz w dłuższy hol albo chcesz sterować światłem także z półpiętra, klasyczny układ schodowy trzeba rozszerzyć. Pomiędzy dwa łączniki schodowe wstawia się łącznik krzyżowy, który ma cztery zaciski i zmienia bieg przewodów korespondencyjnych. To działa poprawnie, ale im więcej punktów sterowania, tym ważniejsze stają się czytelne oznaczenia i porządek w puszkach.
| Wariant | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| 2 punkty sterowania | Najprostszy układ, mało elementów, łatwy montaż | Tylko dwa miejsca obsługi | Schody, krótki hol, wejście do garażu |
| 3 punkty sterowania | Wygodne przejście przez dłuższą trasę | Więcej połączeń i większa szansa na błąd | Długi korytarz, półpiętro, rozległa klatka schodowa |
| 4 i więcej punktów | Duża elastyczność sterowania | Układ staje się bardziej złożony i mniej przejrzysty | Rozbudowane ciągi komunikacyjne w domu lub obiekcie użytkowym |
Ja przy takich układach patrzę nie tylko na to, gdzie jest góra i dół schodów, ale też na to, czy za rok ktoś nie zechce dodać jeszcze jednego punktu sterowania. Jeśli planujesz remont, lepiej od razu przewidzieć więcej miejsca w puszkach i więcej żył w kablu niż później otwierać gotową ścianę. Właśnie tu najczęściej wychodzą na jaw błędy, które łatwo przegapić na etapie montażu.
Najczęstsze błędy, które psują działanie oświetlenia
- Mylenie zacisku wspólnego z korespondencyjnym - układ wygląda poprawnie na papierze, ale w praktyce nie przełącza lampy tak, jak powinien.
- Prowadzenie neutralnego przez łącznik - to częsty błąd początkujących, bo neutralny powinien trafić bezpośrednio do oprawy.
- Za mała liczba żył między puszkami - klasyczny układ wymaga dwóch przewodów korespondencyjnych, a przy rozbudowie trzeba to przewidzieć wcześniej.
- Ignorowanie typu osprzętu przy LED - niektóre podświetlane łączniki potrafią powodować delikatne żarzenie lampy po wyłączeniu.
- Łączenie przewodów bez oznaczeń - przy późniejszej poprawce trudno wtedy ustalić, który przewód jest który.
- Test tylko „na oko” - obwód trzeba sprawdzić w obu pozycjach, a nie tylko raz po zamknięciu puszki.
Najwięcej problemów nie robi sam pomysł, tylko pośpiech i brak konsekwencji w oznaczeniach. Jeśli coś nie działa od razu, nie warto zgadywać - lepiej wrócić do schematu i sprawdzić zacisk po zacisku, niż przypadkiem utrwalić błąd na lata. Gdy instalacja jest już poprawnie rozrysowana, pozostaje decyzja, czy trzymać się klasycznego rozwiązania, czy od razu iść w automatykę.
Kiedy klasyczny układ wygrywa, a kiedy lepiej przejść na smart home

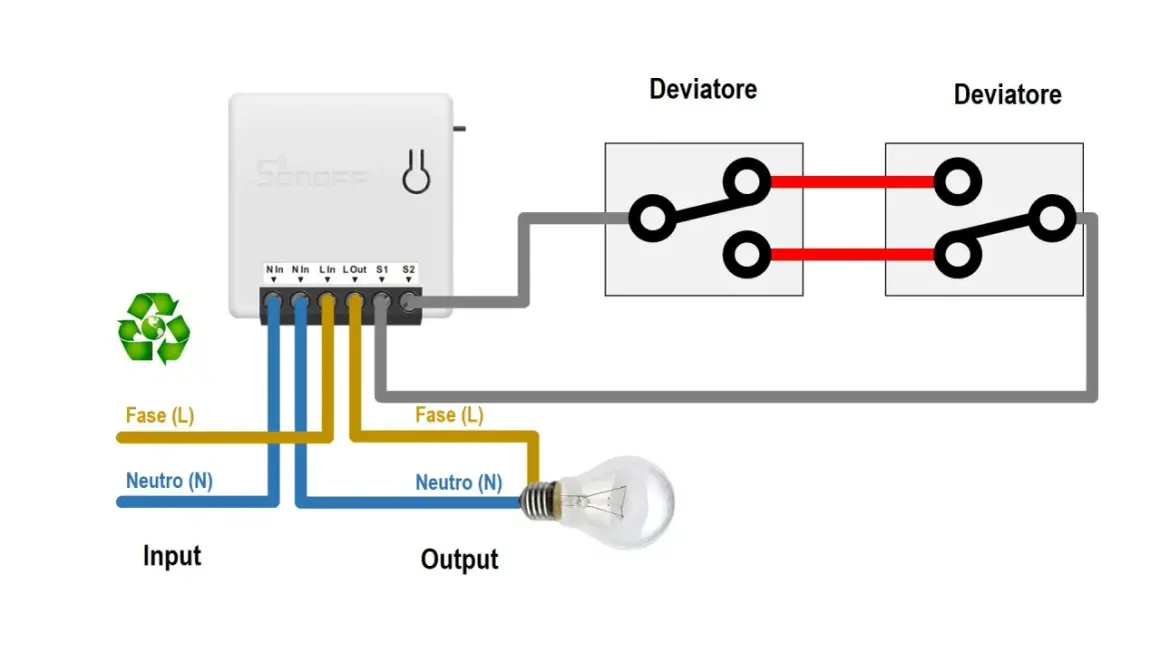

W praktyce rozróżniam trzy podejścia: klasyczny układ schodowy, układ rozbudowany o dodatkowy punkt oraz sterowanie oparte na module smart lub przekaźniku bistabilnym. Każde z nich ma sens, ale nie w tej samej sytuacji. Jeśli zależy ci na prostocie i niezawodności, klasyczne łączniki nadal wygrywają bardzo często. Jeśli jednak dom ma już automatykę, warto myśleć szerzej niż tylko o dwóch miejscach sterowania.
| Rozwiązanie | Co daje | Na co uważać | Najlepsze zastosowanie |
|---|---|---|---|
| Klasyczny układ schodowy | Prosty montaż, działa bez sieci i aplikacji | Obsługuje tylko dwa punkty | Schody, garaż, mały hol |
| Schodowy z krzyżowym | Wygodne sterowanie z kilku miejsc | Więcej przewodów, więcej miejsca w puszkach | Długie korytarze i wielopoziomowe przejścia |
| Smart relay lub przekaźnik bistabilny | Sceny, harmonogramy, sterowanie z aplikacji | Trzeba przewidzieć kompatybilność i miejsce na moduł | Nowe domy, remonty z myślą o automatyce |
Jeśli projektuję remont, zwykle wolę od razu zostawić sobie margines pod przyszłą rozbudowę. Czasem wystarczy neutralny w puszce, czasem głębsza puszka albo dodatkowy przewód do rozdzielni, ale decyzję trzeba podjąć przed zamknięciem ścian. To dużo tańsze niż późniejsze poprawki, szczególnie gdy ktoś po roku stwierdzi, że światło przy schodach ma reagować też na czujnik ruchu albo scenę wieczorną.
Co zapamiętać przed zamknięciem puszek
- Faza L ma trafić na zacisk wspólny pierwszego łącznika.
- Dwa przewody korespondencyjne muszą łączyć oba łączniki schodowe.
- Neutralny i ochronny prowadzi się bezpośrednio do oprawy.
- Każdy punkt sterowania trzeba przetestować osobno i razem.
Jeśli zapamiętasz tylko te cztery zasady, układ będzie czytelny i dużo łatwiejszy do serwisowania w przyszłości. Przy remoncie zostaw też trochę zapasu w puszkach, bo to drobiazg, który naprawdę ułatwia życie, gdy po czasie zechcesz dodać kolejny punkt sterowania albo przejść na automatykę. W dobrze zaplanowanej instalacji schody mają być po prostu wygodne, a nie wymagające kolejnej poprawki.
