W typowej instalacji ogrzewania podłogowego rotametry montuje się na belce zasilającej, bo tam najwygodniej odczytać i ustawić przepływ każdej pętli. W praktyce odpowiedź na pytanie, czy rotametry na zasilaniu czy powrocie, zależy jednak od konstrukcji rozdzielacza: ważniejsze od samej strony jest to, by cały układ był opisany, czytelny i zbalansowany. Poniżej pokazuję, jak rozpoznać właściwą belkę, jak ustawić przepływy i kiedy nietypowy układ nadal będzie poprawny.
Najważniejsze wnioski w kilku zdaniach
- W większości rozdzielaczy rotametry trafiają na belkę zasilającą, a zawory regulacyjne lub siłowniki na powrót.
- Jeśli producent przewidział odwrotny układ, nie jest to błąd, tylko inna konstrukcja i inny sposób regulacji.
- Przepływ ustawiaj według projektu, a nie „na oko”; sama pozycja pływaka bez odniesienia do pętli niewiele mówi.
- Po odpowietrzeniu instalacji zawsze wróć do kontroli przepływów, bo powietrze i zabrudzenia zaniżają odczyty.
- Najczęściej liczy się nie to, po której stronie jest rotametr, tylko czy możesz go łatwo odczytać, wyregulować i później serwisować.
Najczęściej rotametry są na zasilaniu i to ma sens

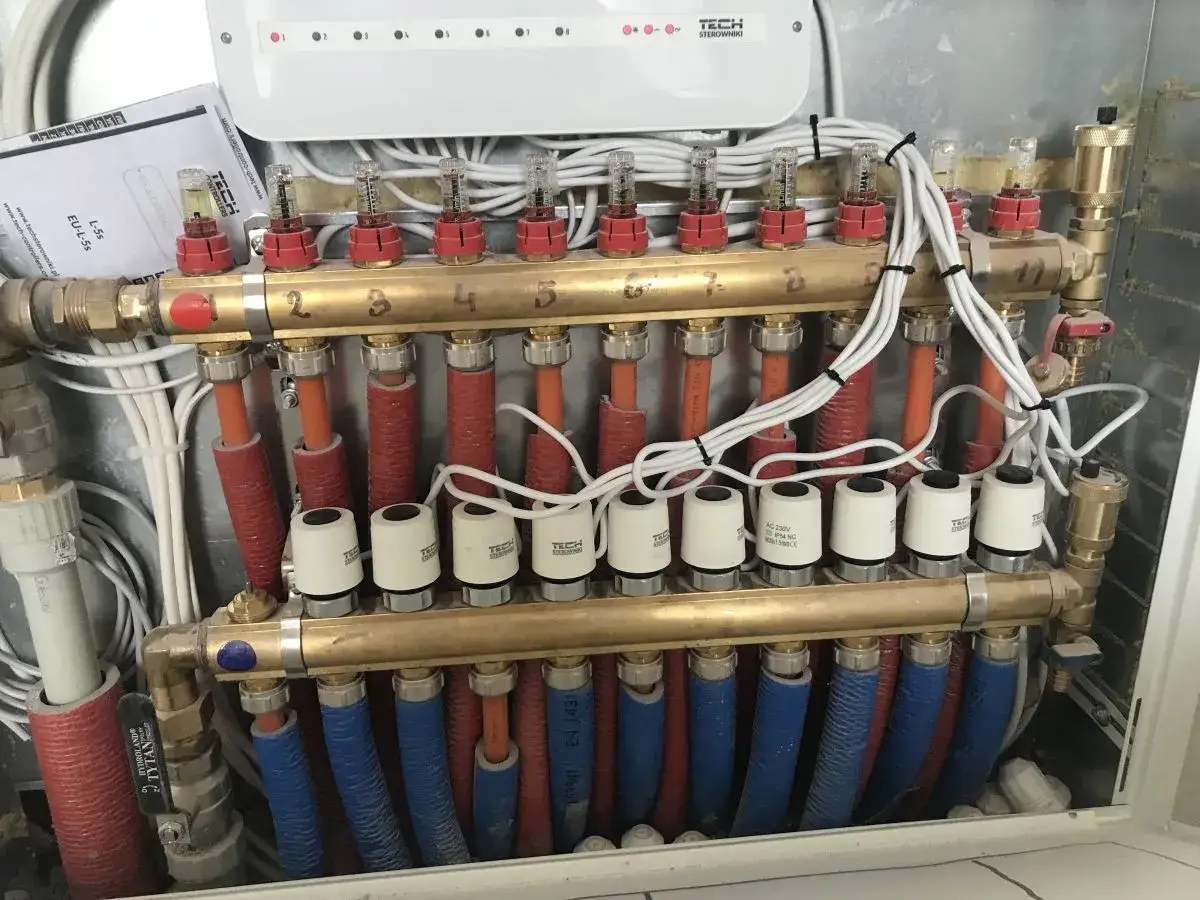

W nowej podłogówce najpraktyczniejszy jest układ, w którym przepływomierze znajdują się na belce zasilającej, a po drugiej stronie masz zawory odcinające albo termostatyczne. Taki rozdział funkcji jest po prostu wygodny: przepływ widać od razu, a regulacja nie miesza się z pracą siłowników i zamykaniem pętli.
To nie jest przypadek ani „umówiony standard z internetu”. W dokumentacji wielu producentów właśnie tak opisano układ rozdzielacza: zasilanie prowadzi do belki z przepływomierzami, a powrót do belki z zaworami regulacyjnymi. Ja traktuję to jako rozwiązanie najbardziej czytelne w codziennej obsłudze, zwłaszcza wtedy, gdy instalację będzie później regulował ktoś inny niż monter.
| Cecha | Belka zasilająca | Belka powrotna |
|---|---|---|
| Najczęstsza rola | odczyt i regulacja przepływu | zawory regulacyjne, czasem siłowniki |
| Czytelność | zwykle najlepsza | zależna od modelu rozdzielacza |
| Praktyka montażowa | najczęściej spotykana | poprawna, jeśli tak przewidział producent |
| Największe ryzyko | pomylenie z powrotem przy rozruchu | odwrotny kierunek regulacji i mylące odczyty |
Wniosek jest prosty: jeśli montujesz nowy rozdzielacz, wybieraj układ czytelny i zgodny z dokumentacją producenta, a nie taki, który „kiedyś ktoś widział u sąsiada”. To prowadzi naturalnie do drugiego pytania, czyli jak w ogóle rozpoznać, która belka jest która.
Jak rozpoznać, po której stronie jest zasilanie
Na rozdzielaczu szukam przede wszystkim oznaczeń, temperatury rur i logiki przepływu, a dopiero potem samych napisów na obudowie. W praktyce najczęściej wystarcza kilka minut spokojnego sprawdzenia, żeby nie pomylić belek przy pierwszym uruchomieniu albo regulacji po remoncie.
- Sprawdź oznaczenia producenta - strzałki kierunku przepływu, litery Z/P, napisy supply/return albo po prostu opis górnej i dolnej belki.
- Porównaj temperaturę po rozgrzaniu instalacji - zasilanie jest wyraźnie cieplejsze, ale oceniaj to dopiero po kilku minutach pracy układu.
- Popatrz na funkcję elementów - wzierniki z podziałką i pływakiem najczęściej służą do kontroli przepływu, a zawory po drugiej stronie do jego zamykania lub sterowania siłownikiem.
- Nie ufaj wyłącznie temu, że belka jest „u góry” albo „na dole” - po obróceniu lub nietypowym osadzeniu szafki ten skrót myślowy przestaje działać.
Jeżeli instalacja jest zimna, a etykiety zatarły się po latach, uruchamiam pompę na kilka minut i dopiero wtedy sprawdzam, która belka łapie temperaturę pierwsza. To zwykle szybciej prowadzi do prawdy niż zgadywanie po samym położeniu elementów. Gdy już wiesz, gdzie jest zasilanie, można przejść do rzeczy najważniejszej: ustawienia przepływów.
Jak ustawić przepływy, żeby podłogówka grzała równo
Rotametr nie jest ozdobą rozdzielacza. To narzędzie do zrównoważenia pętli, które mają różną długość, różny opór hydrauliczny i różne zapotrzebowanie na ciepło. Bez tego najkrótsze obiegi przejmują za dużo wody, a najdalsze zostają niedogrzane.
- Najpierw odpowietrz instalację i upewnij się, że wszystkie pętle są drożne.
- Potem ustaw wszystkie przepływomierze w punkcie wyjścia zgodnym z projektem albo tabelą producenta.
- Reguluj pętle stopniowo, najlepiej po małych korektach, a nie jednocześnie na wszystkich obiegach.
- Sprawdź różnicę temperatur między zasilaniem i powrotem; w typowej podłogówce często celuje się w około 5-10°C, ale ostatecznie decyduje projekt i źródło ciepła.
- Wracaj do regulacji po stabilizacji instalacji, bo po kilku godzinach pracy przepływy potrafią się jeszcze minimalnie ułożyć.
W jednej z polskich instrukcji montażu podano przykład, że przy parametrach 50/40°C przepływ 1 l/min dostarcza około 626 W mocy cieplnej. To dobrze pokazuje, dlaczego nawet niewielka korekta na rotametrze ma realny wpływ na temperaturę w pomieszczeniu. W praktyce nie chodzi więc o „ładny odczyt”, tylko o bilans cieplny całej pętli.
| Objaw | Co zwykle oznacza | Co robię w pierwszej kolejności |
|---|---|---|
| Najdalsza pętla jest chłodna | za mały przepływ albo zapowietrzenie | odpowietrzam i lekko otwieram dany obieg |
| Cała podłoga jest za ciepła | za duży przepływ lub zbyt wysoka temperatura zasilania | koryguję nastawy i sprawdzam mieszacz |
| Jedna pętla szumi | zbyt duży przepływ albo powietrze w obiegu | zmniejszam przepływ i ponownie odpowietrzam |
| Wskazanie rotametru nie reaguje | zabrudzony wziernik lub zacięty pływak | czyszczę wziernik i sprawdzam wkładkę |
Jeśli po tej regulacji nadal widzisz duże różnice temperatur między pomieszczeniami, problemem bywa nie sam rotametr, tylko źle dobrana długość pętli, za słaba pompa albo brak równowagi w całym układzie. I właśnie wtedy warto wiedzieć, kiedy nietypowy układ belki nadal jest poprawny, a kiedy zaczyna przeszkadzać.
Kiedy odwrotny układ nadal jest poprawny
Nie każda podłogówka musi wyglądać tak samo. Zdarzają się rozdzielacze, w których przepływomierze są na belce powrotnej albo sposób regulacji działa odwrotnie niż w popularnych modelach. To nie musi być wada, jeśli cały zestaw został zaprojektowany właśnie w ten sposób.
Ja patrzę na trzy sytuacje, w których taki układ ma sens:
- Rozdzielacz fabrycznie tak zaprojektowany - wtedy obowiązuje instrukcja konkretnego modelu, a nie przyzwyczajenie z innej marki.
- Modernizacja starej instalacji - czasem rozsądniej zostawić istniejącą belkę, niż przerabiać wszystko tylko po to, by przepływomierz znalazł się „po właściwej stronie”.
- Układ z siłownikami i automatyką - tu ważniejsze jest, by automatyka zamykała właściwe pętle, niż sam wizualny układ belek.
Warto też pamiętać, że w różnych modelach kierunek regulacji potrafi być przeciwny do intuicji. Na jednym rozdzielaczu obrót zgodny z ruchem wskazówek zegara zamyka przepływ, na innym robi coś odwrotnego. Dlatego nie zgaduję przy stanowisku i nie traktuję pamięci z poprzedniej realizacji jak instrukcji obsługi. To najprostsza droga do pomyłki, która potem kosztuje godzinę szukania problemu w układzie, który był poprawny od początku.
Najczęstsze błędy przy montażu i regulacji
W praktyce większość problemów nie wynika z samego miejsca montażu, tylko z kilku powtarzalnych błędów. Często widzę je przy pierwszym uruchomieniu, po remoncie albo wtedy, gdy ktoś próbuje „dokręcić” instalację bez dokumentacji.
- Mylenie belek po pierwszym rozgrzaniu - ciepła rura nie zawsze oznacza właściwą stronę, jeśli instalacja jest źle opisana.
- Regulacja bez odpowietrzenia - powietrze w pętli fałszuje odczyt i daje złudzenie, że obieg ma za mały przepływ.
- Kręcenie wszystkimi rotametrami naraz - wtedy trudno ocenić, która zmiana faktycznie coś poprawiła.
- Ustawianie przepływów bez projektu - przy kilku strefach „na oko” zwykle kończy się przegrzewaniem jednych pomieszczeń i chłodem w innych.
- Zbyt mocne domykanie wziernika - w niektórych modelach łatwo uszkodzić element regulacyjny, zwłaszcza gdy instalacja jest zabrudzona.
- Ignorowanie zabrudzeń - jeśli pływak się przycina, odczyt nie jest wiarygodny i trzeba najpierw zająć się czystością układu.
Jeżeli mam wskazać jeden błąd, który psuje najwięcej regulacji, to jest nim pośpiech. Najpierw trzeba mieć pewność, że układ jest odpowietrzony, poprawnie opisany i pracuje na właściwej temperaturze, a dopiero potem warto „dostrajać” przepływy. To prowadzi do ostatniej rzeczy, którą sprawdzam przed zakupem albo przeróbką rozdzielacza.
Co sprawdzić przed zamówieniem lub przeróbką rozdzielacza
Jeśli masz jeszcze wpływ na wybór osprzętu, sprawdzam przede wszystkim czytelność, dostęp serwisowy i zgodność z automatyką. Samo pytanie o to, po której stronie ma być rotametr, jest ważne, ale nie jest jedynym kryterium.- czy producent jasno opisuje, która belka jest zasilaniem, a która powrotem;
- czy skala przepływów jest dobrze widoczna z poziomu szafki;
- czy po montażu zostaje miejsce na siłowniki i wygodny dostęp do zaworów;
- czy rozdzielacz da się łatwo odpowietrzyć i przepłukać;
- czy w razie serwisu można zamknąć jedną pętlę bez odcinania całej instalacji.
Jeżeli projektujesz nowy układ, wybieram rozdzielacz, w którym przepływomierze są od razu widoczne i logicznie powiązane z belką zasilającą. Jeżeli natomiast masz istniejącą instalację, nie goniłbym za samą zmianą strony montażu. Ważniejsze jest to, żeby rozdzielacz był dobrze opisany, układ odpowietrzony, a przepływy ustawione pod realne zapotrzebowanie pomieszczeń.
